Гибридная домофония Hikvision: как объединить IP и аналоговое решение на одном объекте

Украинский жилищный фонд переполнен старым аналоговым оборудованием типа Vizit и его аппаратных клонов. Эта техника часто ломается, а мастеров, готовых ее ремонтировать, становится все меньше. Уровень безопасности таких систем минимален, ведь магнитную карточку или брелок может скопировать любой за считанные минуты. Кроме того, у них вообще нет журнала событий, потому невозможно отследить, кто и когда заходил в подъезд. Из-за отсутствия единой базы доступов ключи приходится вносить в каждую вручную панель. Часто работники обслуживающих компаний просто делают сотню копий одного "квартирного» ключа, чтобы не бегать к панели каждый раз.

Когда возникает вопрос о замене этой устаревшей системы, процесс обычно останавливается из-за нетехнических барьеров:

• Сопротивление жителей: Часть владельцев (особенно пожилые люди или сдающие квартиры в аренду) категорически против любых дополнительных расходов на новые мониторы или лицензии для облачной домофонии. Их позиция сводится к тому, что они не хотят ничего менять у себя в квартире.
• Монтаж кабеля: Даже если житель соглашается на установку IP-монитора, к нему нужно тянуть новый кабель. Это означает либо дорогое штробление стен, либо установку неэстетических пластиковых коробов по всему подъезду к каждой квартире.

Знакомство с решением: связка Hikvision DS-KD9203 и DS-KAD40

Именно для таких объектов идеальным выходом из ситуации становится связка вызывной панели Hikvision DS-KD9203 и дистрибьютора DS-KAD40. Эта гибридная схема снимает дилемму «все или ничего» при модернизации. Она позволяет полностью обновить входную группу подъезда, при этом абонентская часть (старые аналоговые трубки и кабели в квартирах) остается абсолютно неприкосновенной.

Вызывная панель DS-KD9203: Одно устройство — три сценария (3-в-1)

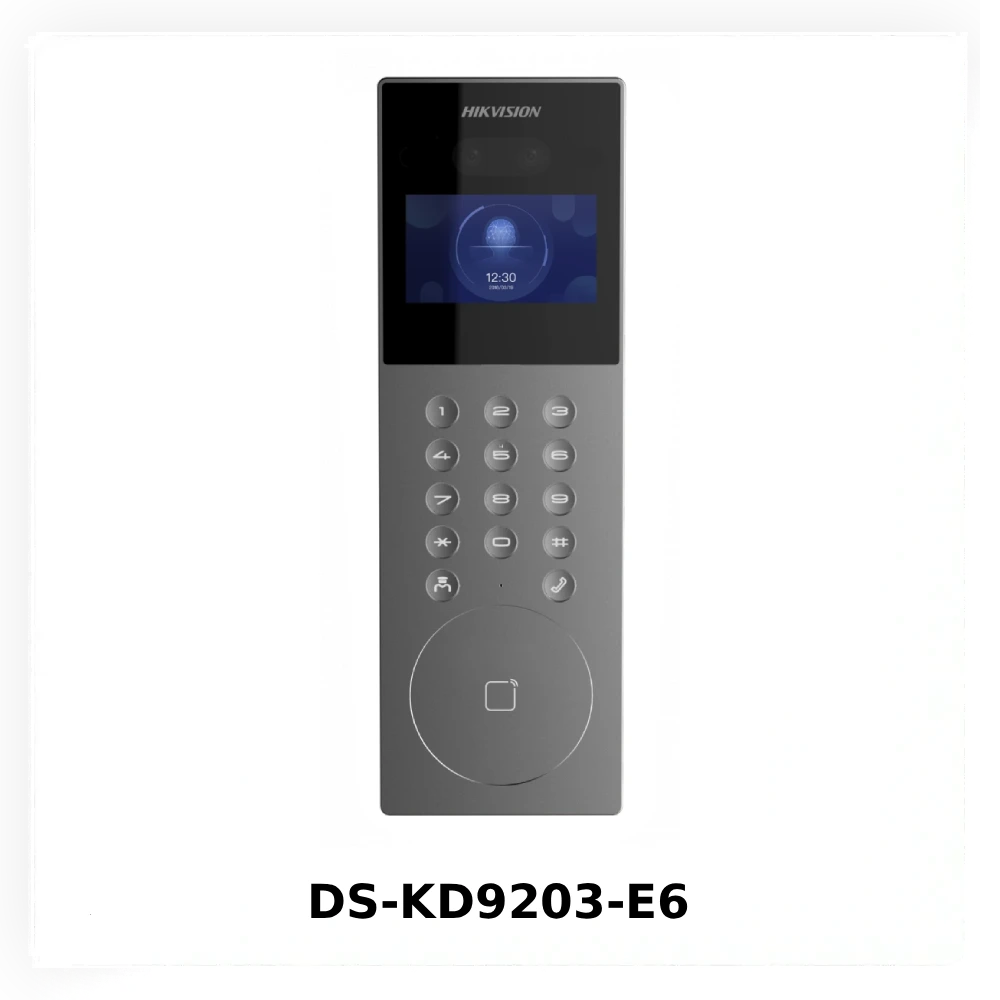

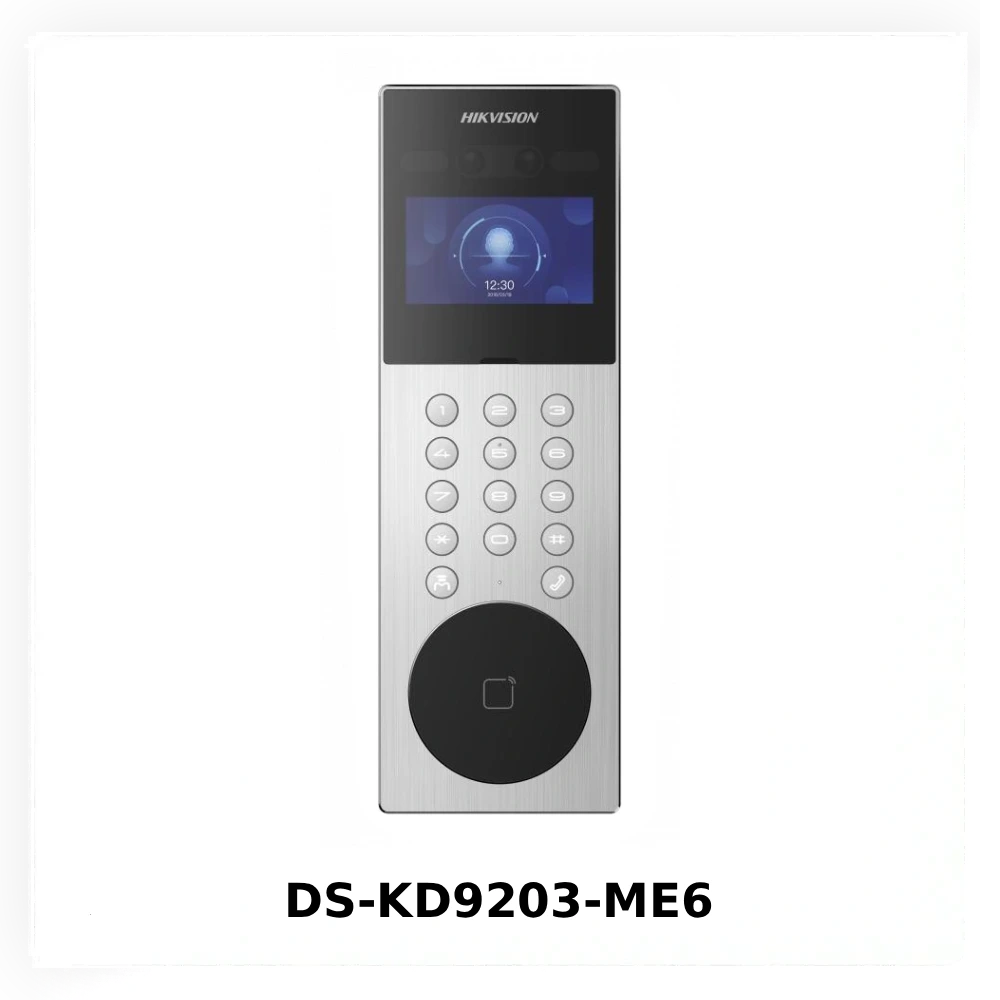

Основой решения является вызывная панель DS-KD9203, которая выпускается в двух модификациях: пластик со стеклом (версия E6: Hikvision DS-KD9203-E6) и в металлическом антивандальном корпусе (версия ME6: Hikvision DS-KD9203). Для объектов с риском вандализма рекомендуется сразу выбирать металлический вариант без попыток сэкономить. Панель оснащена 4,3-дюймовым экраном и 2-мегапиксельной камерой с широким углом обзора в 120 градусов.

Система предлагает современные методы аутентификации:

• Доступ с помощью карт формата M1 (версия E6 поддерживает до 25 000 карт, а ME6 — до 50 000).
• Распознавание лиц, база которого вмещает до 5000 пользователей. Алгоритм срабатывает менее чем за 0,2 секунды с дистанции около двух метров.
• Встроенная защита от подделки (anti-spoofing) гарантирует, что систему невозможно обмануть с помощью фотографии.

Однако ключевое преимущество этого оборудования — способность закрывать три разных сценария на одном железе (режим 3-в-1):

• Классическая IP-система. Это стандартный формат, когда панель работает в паре с IP-мониторами в квартирах (поддерживается до 500 абонентских устройств на одну панель).
• Гибридная система. Панель может одновременно звонить как на новые IP-мониторы, так и на старые аналоговые трубки жителей в пределах одного подъезда.
• Облачная система. К классическим вызовам добавляется возможность звонить непосредственно в мобильное приложение Hik-Connect. Комната в облаке лицензируется отдельно, поэтому если житель хочет пользоваться приложением без монитора на стене, он просто оплачивает лицензию и получает звонки на свой смартфон.

Благодаря этому сводить весь дом к единому стандарту больше не нужно: каждая квартира остается в том режиме, который выбрал и за который готов платить ее владелец.

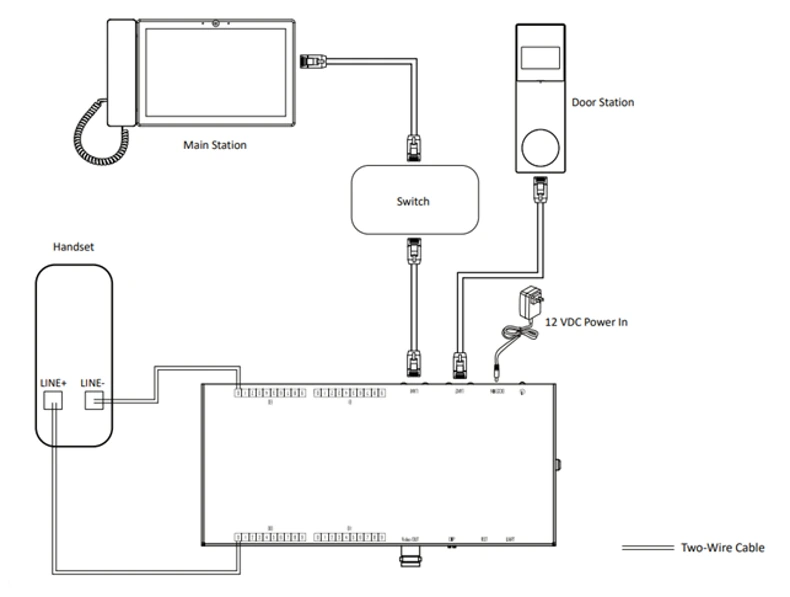

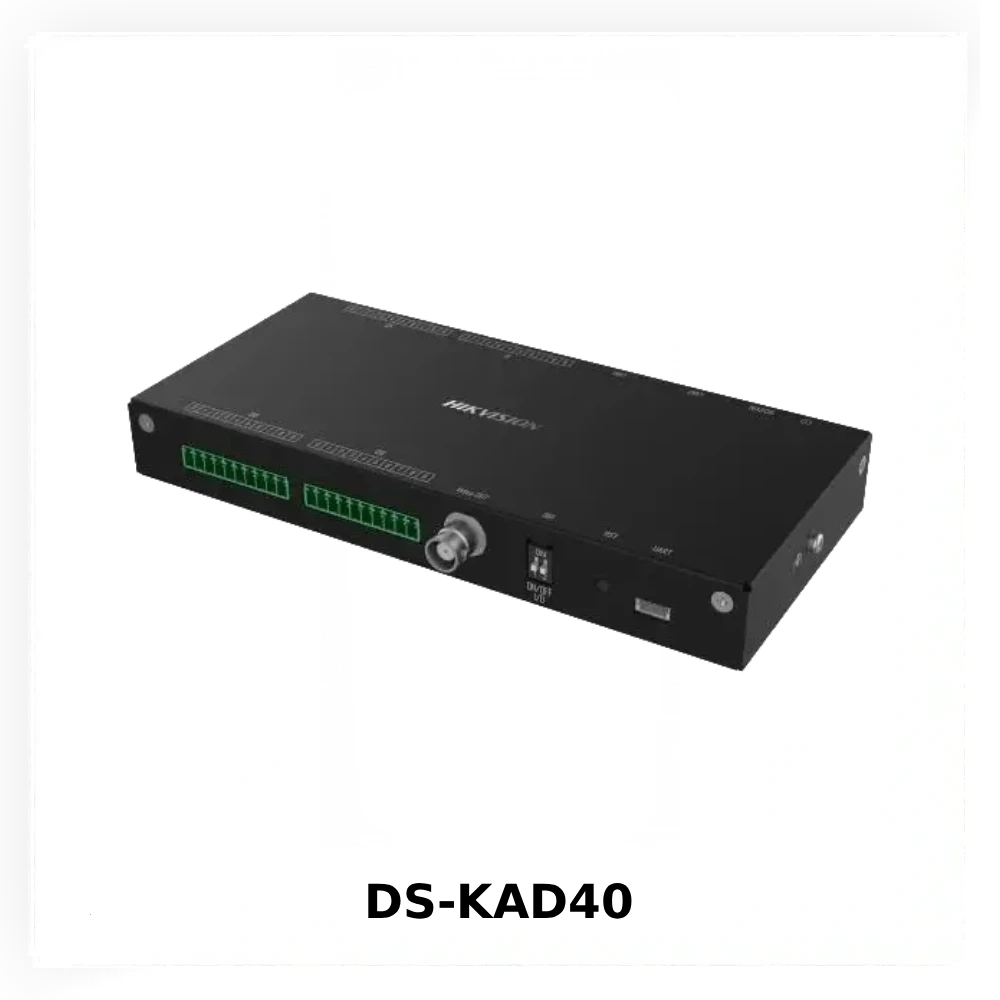

Сетевой дистрибьютор DS-KAD40: "Мозг" интеграции

Тот самый элемент, ради которого эта схема работает без замены старых коммуникаций — это сетевой дистрибьютор Hikvision DS-KAD40. По локальной сети он общается с главной вызывной панелью и выполняет роль переводчика между IP-средой и старой двухпроводной линией. Когда гость набирает на панели номер «110», именно дистрибьютор понимает, что сигнал надо отправить по аналоговой линии и поднять трубку конкретно в 110-й квартире.

Масштабирование системы просчитывается очень просто:

• Один дистрибьютор DS-KAD40 способен закрыть до 100 аналоговых абонентов.
• К одной вызывной панели DS-KD9203 можно подключить к четырем таким устройствам.
• Каждый дистрибьютор работает в своей группе, которая программно определяет диапазон номеров квартир (например, первый — 1–100, второй — 101–200 и так далее), обеспечивая до 400 аналоговых квартир на один подъезд.

Мечта для ЖЭКов и ОСМД: Настройки и управление

Процесс настройки оборудования лишен любого "шаманства" — никаких программаторов, перемычек или перепаек в подъездном щитке. И вызывная панель, и дистрибьютор имеют полноценные WEB-интерфейсы для управления ноутбуком. В WEB-интерфейсе DS-KAD40 даже есть готовая визуальная таблица номеров, где ясно видно, к каким именно клеммам нужно подключать трубку конкретной квартиры. Все номера переназначаются только программно.

Однако функционал, который лучше всего "продает" эту систему управляющим компаниям — это контроль неоплат. Если у жителя квартиры есть задолженность за домофон, вызов для его номера выключается в один клик через WEB-интерфейс. Делать это можно удаленно, без выезда мастера с кусачками к щитку. Блокировка действует комплексно: она одинаково эффективно отключает аналоговые трубки, IP-мониторы и доступ через мобильное приложение.

Также система формирует единую базу жителей на все подъезды, ведет журнал проходов и сохраняет историю пропущенных вызовов вместо десятков разрозненных картотек.

Важные нюансы, о которых следует предупредить клиента

Перед согласованием проекта следует учесть несколько технических особенностей:

• Передача видео по аналогу: Дистрибьютор DS-KAD40 имеет специальный выход, позволяющий отдавать видеосигнал даже по старой аналоговой линии.
• Одновременные вызовы: С последними версиями прошивки система поддерживает параллельный вызов — сигнал поступает одновременно и на старую аналоговую трубку в квартире, и в мобильное приложение абонента.
• Карты M1 (Mifare Classic): Это удобство, а не фактор безопасности, поскольку они копируются так же легко, как и старые ключи Vizit. Однако, в отличие от старых систем, скопированную карту можно мгновенно отозвать через интерфейс. Главным фактором безопасности остается распознавание лиц.

Гибридная схема на базе Hikvision снимает с ОСМД болезненную дилемму «все или ничего». Консервативные жильцы остаются со своими обычными трубками и не платят за новое оборудование. Желающие современности получают вызовы на смартфон, а поклонники максимального комфорта устанавливают полноценные IP-мониторы. В то же время, дом инвестирует средства исключительно в обновление входной группы и подъездного щитка, получая современную, безопасную и управляемую систему контроля доступа.
