Ожидаем поступления: EV-зарядка и беспроводные модули энергоменеджмента от Deye

Рынок электромобилей в Украине демонстрирует стабильный рост, и заказчики все чаще ожидают от инсталляторов комплексных энергетических решений, где солнечная генерация и резервное питание объединены с инфраструктурой для зарядки авто.

Уже в ближайшее время на наш склад прибывают три компонента для построения беспроводной системы управления энергопотреблением на базе гибридных инверторов Deye: трехфазная зарядная станция SUN-EVSE22K01-EU-AC, коммуникационный передатчик SUN-SMART-TX01 и интеллектуальное реле SUN-SMART-SWITCH01P3. Пока поставка находится на финальном этапе, разбираем технический потенциал новинок, реальную логику их работы по документации производителя и практические сценарии применения на объектах.

Архитектура беспроводного энергоменеджмента Deye: LoRa вместо Wi-Fi

Все современные гибридные инверторы Deye могут выступать локальным центром управления фирменной экосистемы умного дома (Deye Smart Home IoT System). Система позволяет легко разделить критические и второстепенные нагрузки, максимизировать использование солнечной генерации и оптимизировать расходы на электроэнергию за счет управления потребителями по времени суток (Time) и уровню заряда аккумуляторов (SOC).

Ключевая особенность этой архитектуры — использование радиопротокола LoRa (863–870 МГц) вместо стандартного Wi-Fi для связи между инвертором и исполнительными устройствами:

• Короткое время пробуждения и низкая задержка: устройства LoRa обмениваются данными напрямую с инвертором, тогда как Wi-Fi решения тратят время на маршрутизацию команд через облачную платформу. Например, в функции ограничения генерации в сеть (Zero-Export) с беспроводным трансформатором тока LoRa задержка реакции составляет около 0,2 с против 3–5 с у решений на базе Wi-Fi, что критично для стабильной работы домашней энергосистемы.
• Работа без интернета (Offline operation): поскольку обмен командами происходит локально по протоколу LoRa, при исчезновении интернет-соединения или недоступности облачного сервера все настроенные сценарии управления нагрузками продолжают работать в штатном режиме.
• Масштабирование без прокладки сигнальных линий: беспроводной канал связи с дальностью до ~200 м на открытом пространстве (в помещениях фактический радиус зависит от количества стен и перекрытий) упрощает дооснащение объектов с готовым ремонтом.

Обзор ожидаемых новинок: технический потенциал

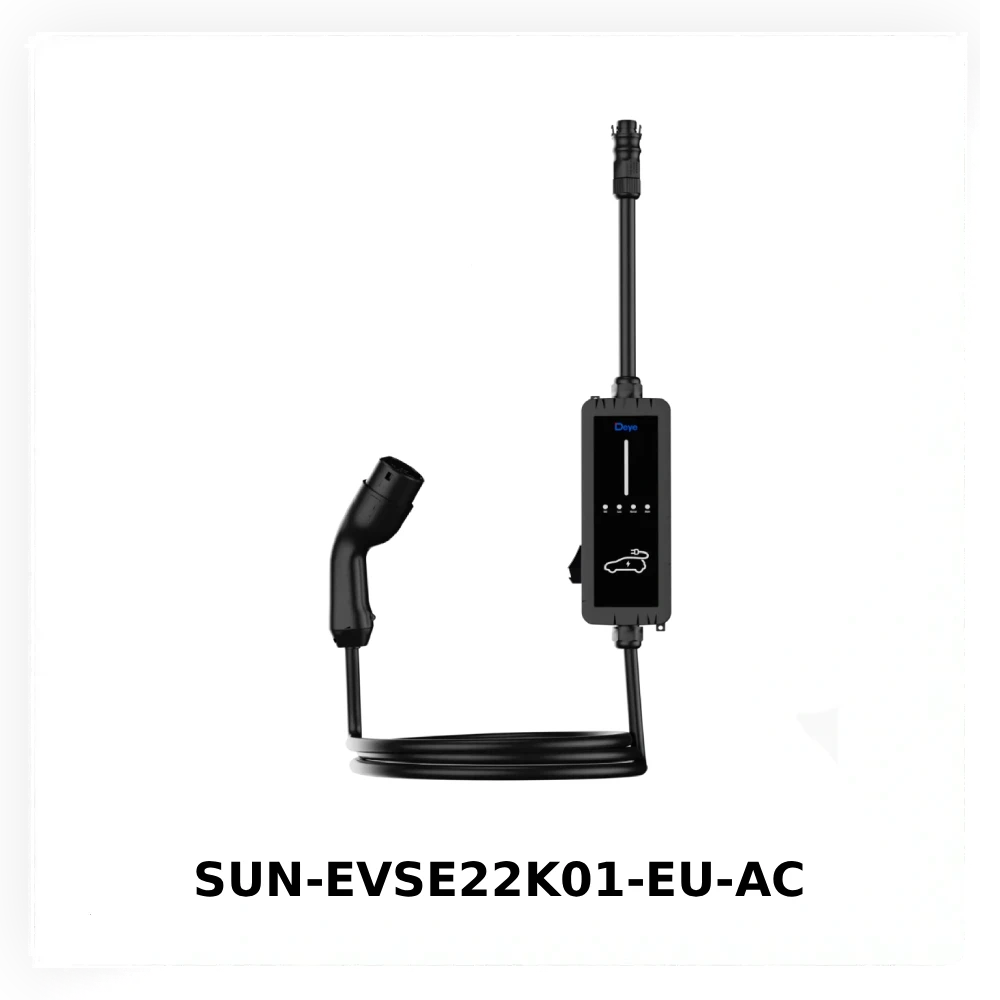

Зарядная станция Deye SUN-EVSE22K01-EU-AC

Модель SUN-EVSE22K01-EU-AC — это зарядная станция переменного тока (AC), которая поддерживает как однофазное, так и трехфазное подключение. Станция может подключаться непосредственно к любому AC-порту гибридного инвертора Deye и управляться им беспроводно по протоколу LoRa.

Ключевые технические характеристики:

• Выходная мощность и подключение: станция рассчитана на входной ток до 32 А и выдает до 22 кВт при трехфазном подключении (230/400 В, 3L+N+PE) и до 7 кВт при однофазном подключении (230 В, L+N+PE).
• Всепогодное исполнение: герметичный корпус с классом защиты IP66 позволяет монтировать станцию на открытом воздухе. Рабочий диапазон температур составляет от −40 °C до +55 °C при допустимой влажности 5–95 % (без конденсации), максимальная высота над уровнем моря — до 3000 м, а уровень шума не превышает 25 дБ.
• Комплексная аппаратная защита: оборудование оснащено защитой от утечки постоянного тока (DC 6 мА), защитой от импульсных перенапряжений класса Type II, повышенного и пониженного напряжения, перегрузки, короткого замыкания, перегрева, переохлаждения (Low Temperature Protection) и нарушения заземления.
• Конструктив и интерфейсы: станция комплектуется зарядным кабелем на 1 пост длиной 4,2 м. Имеет компактные габариты (104 × 264 × 57,5 мм при весе 3,7 кг), поддерживает интерфейсы связи LoRa / Wi-Fi / BLE и имеет показатель наработки на отказ (MTBF) 100 000 часов.

Важно для проектированияПолучение полных 22 кВт требует соответствующей мощности вводной линии или AC-порта инвертора, а также наличия в электромобиле трехфазного бортового зарядного устройства (OBC) на 22 кВт.

Способы запуска и режимы управления:

Станция поддерживает три метода старта сессии: автоматический при подключении кабеля (Plug and Charge), запуск после сканирования (Charge after Scanning) и зарядку по расписанию (Appointment for Charging). При интеграции в экосистему инвертора Deye пользователю доступны гибкие режимы оптимизации расходов (настраиваются через приложение Deye Cloud или на экране инвертора):

1. Plug and Play: зарядка начинается сразу после подключения автомобиля без дополнительных ограничений по времени или генерации.
2. Time of Charge (по времени): программирование работы станции по расписанию, что позволяет автоматически переносить зарядку на часы действия низкого (ночного) тарифа.
3. Solar Energy Only (только солнечная энергия): режим максимального использования собственной генерации СЭС, при котором зарядка происходит за счет солнечной энергии в соответствии с заданной стратегией уровня заряда аккумуляторов (SOC) и времени.

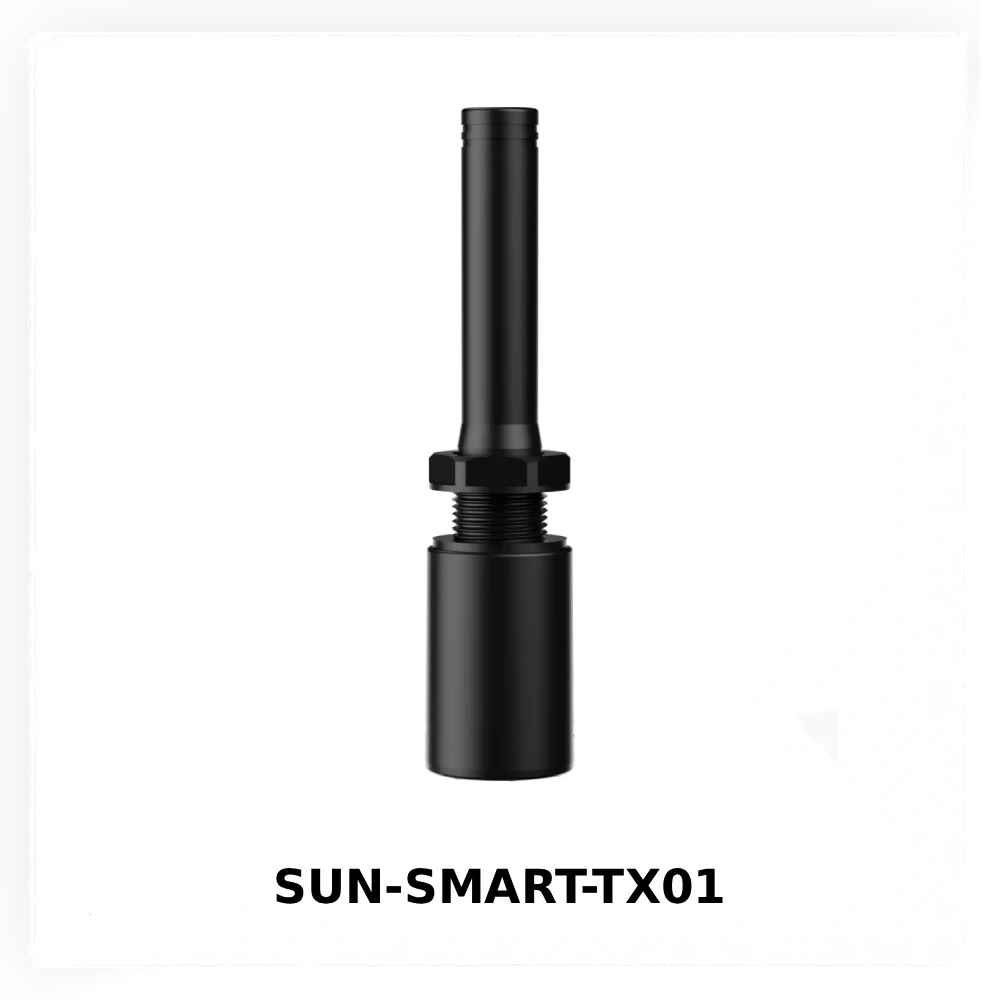

Коммуникационный смарт-модуль Deye SUN-SMART-TX01 (Smart Transmitter)

Модуль SUN-SMART-TX01 — это приемопередатчик, который превращает гибридный инвертор Deye в координатора беспроводной сети LoRa для сопряжения с зарядными станциями, умными реле, смарт-розетками и беспроводными трансформаторами тока.

Технические параметры SUN-SMART-TX01:

• Подключение и питание: устанавливается непосредственно во внешний порт счетчика (Meter port) гибридного инвертора и питается от него напряжением 5 В постоянного тока (DC).
• Радиоканал и покрытие: работает в диапазоне частот 863–870 МГц, оснащен встроенной антенной с коэффициентом усиления 0,56 dBi и обеспечивает связь на расстоянии до ~200 метров на открытом пространстве без препятствий (Barrier free).
• Условия эксплуатации и защита: рассчитан на работу при температурах от −40 °C до +60 °C, относительной влажности 0–100 % и на высоте до 4000 м. Сам модуль имеет класс защиты IP20, а после установки в порт инвертора обеспечивает защиту соединения на уровне IP65.
• Габариты и гарантия: размеры 137,8 × 31,3 × 31,3 мм, вес — 45,8 г. Официальная гарантия производителя — 2 года.

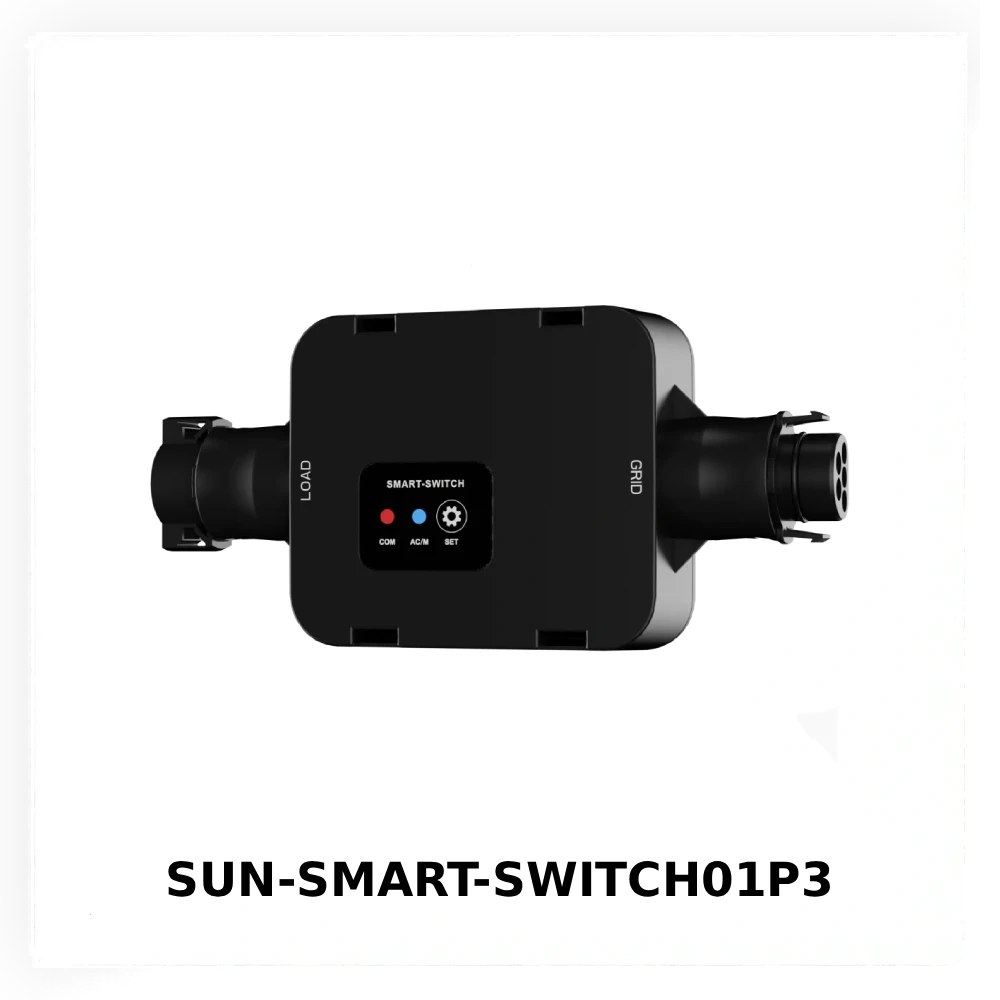

Интеллектуальное трехфазное реле Deye SUN-SMART-SWITCH01P3

Для автоматизированного управления мощными бытовыми и коммерческими потребителями предназначено беспроводное реле SUN-SMART-SWITCH01P3. Оно позволяет выборочно включать и выключать некритичные линии нагрузки без прокладки дополнительных кабелей управления от инвертора.

Спецификация и возможности:

• Электрические параметры: поддерживает коммутацию как однофазных (L1/N), так и трехфазных (L1/L2/L3/N) нагрузок при фазном напряжении 94–238 В переменного тока (50/60 Гц).
• Мощность коммутации: максимальный рабочий ток составляет 25 А на фазу (до ~5,7 кВт на одну фазу или около 17 кВт суммарно по трем фазам), что подходит для управления тепловыми насосами, электрокотлами, бойлерами или системами кондиционирования.
• Конструктив и монтаж: выполнено в герметичном корпусе класса IP65 (габариты 96,7 × 204,7 × 37,7 мм, вес 0,4 кг) с разъемным подключением в разрыв линии (Connector plug-in type), что позволяет устанавливать его снаружи помещения непосредственно возле силового агрегата.
• Связь, условия работы и гарантия: коммуникация по протоколу LoRa (863–870 МГц, встроенная антенна с усилением 1,58 dBi @ 868 МГц) на расстоянии до ~200 м без препятствий. Рабочий диапазон температур — от −40 °C до +45 °C при влажности 0–100 % RH. Официальная гарантия — 5 лет.

Логика работы в системеС помощью приложения Deye Cloud или непосредственно на экране гибридного инвертора пользователь настраивает индивидуальную логику включения/выключения реле на основе двух факторов: времени суток и уровня заряда аккумуляторной батареи (SOC). Например, реле автоматически отключит тепловой насос или бойлер в определенные пиковые часы или при снижении SOC аккумуляторов ниже заданного порога во время блэкаута, сохраняя заряд батареи для критических потребителей дома.

Сценарии применения экосистемы Deye на объектах

Сочетание зарядной станции и смарт-реле под управлением гибридного инвертора Deye дает инсталлятору удобный инструмент для распределения энергии по времени и приоритетности потребителей.

Частные дома и коттеджи с СЭС и резервным питанием

ПроблемаОдновременная работа энергоемких инженерных систем (отопление, нагрев воды, зарядка электромобиля) создает высокую нагрузку на домашнюю сеть, а во время отключений света быстро истощает аккумуляторный банк инвертора.

РешениеРазделение некритичных и критичных нагрузок по времени и уровню заряда АКБ (SOC). Инвертор через реле SUN-SMART-SWITCH01P3 автоматически отключает бойлер или тепловой насос при падении уровня заряда батареи ниже установленного предела. В то же время зарядная станция в режиме Time of Charge переносит зарядку авто на ночные часы с минимальным бытовым потреблением и более низким тарифом, а в солнечные дни в режиме Solar Energy Only направляет в автомобиль избыточную солнечную генерацию.

Коммерческие объекты, офисы и заведения HoReCa

ПроблемаНеобходимость обустроить надежную точку подзарядки для автомобиля владельца бизнеса, руководства или гостей на открытом паркинге, где нет навеса, а прокладка дополнительных сигнальных кабелей от инверторной до парковочного места является сложной или нежелательной.

РешениеБлагодаря компактному корпусу с защитой IP66 и рабочему диапазону от −40 °C до +55 °C станция SUN-EVSE22K01-EU-AC устанавливается под открытым небом. Управление по радиоканалу LoRa избавляет от необходимости тянуть витую пару для связи с инвертором, а три способа запуска (в частности Charge after Scanning или по расписанию) позволяют контролировать использование станции и планировать сессии зарядки вне часов пиковой нагрузки объекта.

Дооснащение действующих объектов с инверторами Deye (Retrofit)

ПроблемаНа объекте уже установлен гибридный инвертор Deye и выполнен чистовой ремонт, но у заказчика появился электромобиль или возникла необходимость автоматически отсекать мощную трехфазную нагрузку (например, внешний блок теплового насоса или подогрев бассейна) при снижении заряда аккумуляторов.

РешениеПоскольку все гибридные инверторы Deye поддерживают эту экосистему, инсталлятору достаточно подключить передатчик SUN-SMART-TX01 в штатный порт Meter и установить герметичное реле SWITCH01P3 (IP65) непосредственно в разрыв линии питания уличного агрегата без штробления стен и переделки вводного щита.
