Slinex IP Direct: восемь устройств, закрывающих домофонию от квартиры до подъезда

Заказчик хочет видеть вызов в приложении, смотреть камеру из ворот на том же мониторе и открывать дверь картой. В старой архитектуре каждое из этих требований — отдельное устройство, отдельная линия и отдельная строка в смете. Интегратор фактически строит на одном объекте три инфраструктуры, которые не пересекаются нигде кроме бюджета.

Переход домофонии в сеть — вопросы экономики монтажа Когда панель, монитор и камера живут в одной подсети на витой паре, исчезает половина кабельных работ и соответственно точек отказа.

Почему это обострилось именно сейчас:

• Структурированная кабельная сеть уже проложена почти на каждом объекте — Домофония использует оплаченную инфраструктуру вместо того, чтобы просить новую.
• Питание по PoE упрощает резервирование: при подключении коммутатора к ИБП соответствующей мощности система остается в работе во время перебоев, без отдельного источника под каждое устройство.
• Осенне-зимний цикл — период сдачи объектов Решение оценивается по тому, сколько дней бригады оно экономит.

Что такое Slinex IP Direct

Slinex IP Direct — это восемь устройств, которые собираются в систему в обычной компьютерной сети: два абонентских монитора, три индивидуальных вызова и три многоабонентских. Вся передача сигнала и питания идет витой парой через коммутатор с PoE, поэтому коаксиал и отдельное разведение питания из проекта исчезают.

Границы системы на один монитор:

• до 4 индивидуальных панелей вызова
• до 4 многоабонентских панелей
• до 4 сторонних IP-камер по ONVIF
• до 6 дополнительных мониторов в связке
• 8 охранных зон в подсистеме Home Defence

Эти цифры задают позиционирование: частный дом, офис, шоурум, небольшое производство и отдельный подъезд закрываются с запасом. Жилой комплекс полностью под текущую конфигурацию не входит.

Вторая принципиальная особенность — двойное сетевое подключение мониторов со встроенной маршрутизацией. Ethernet и Wi-Fi работают одновременно: домофонный сегмент живет по отдельности, трафик в интернет идет через клиентский Wi-Fi. Монтажнику в большинстве своем не нужен доступ к роутеру заказчика и согласование подсетей.

Обновление прошивки приходят OTA из облака Slinex, карты доступа заводятся с монитора, без отдельного ПО на ноутбуке инсталлятора.

В чем преимущество?

• Меньше часов бригады. Одна кабельная трасса вместо двух-трех, питание по той же паре. При прочих равных — более высокая маржинальность проекта при той же цене для заказчика.
• Меньше поводов для повторного выезда. Прошивки обновляются по воздуху, настройка сети не требует вмешательства в оборудование заказчика.
• Прогнозируемая смета. Ток замка, потребление, габариты и температурный диапазон описаны конкретными цифрами — бюджет питания считается на этапе ТС, а не на объекте.
• Ширший чек. ONVIF на мониторе дает основание продать еще две-четыре камеры в пределах того же решения.
• Аргументы перед заказчиком. Face ID, управление лифтом, приложение Smart Call, Wiegand для стыковки с имеющимся СКУД.

Мониторы: Imani и Kiara

Оба монитора имеют сенсорный экран 7" с разрешением 1024×600, принимают Full HD-поток и одинаково поддерживают приложение Smart Call, детекцию движения, ONVIF, подсистему Home Defence и 20 языков интерфейса. Разница между ними лежит в плоскости .

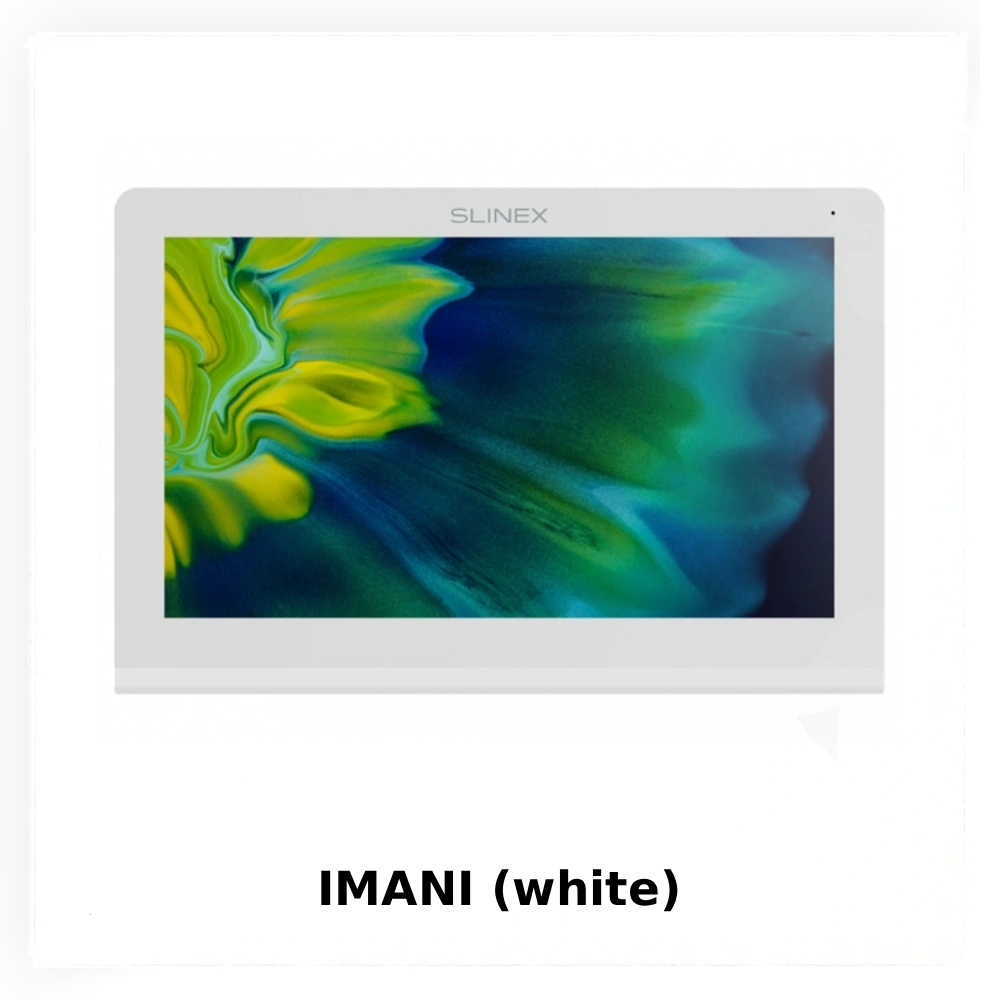

• Имани — матрица IPS, корпус 190×124×23 мм, microSD до 256 ГБ, до 5 Вт, питание 12 В или PoE, горизонтальный и вертикальный монтаж.

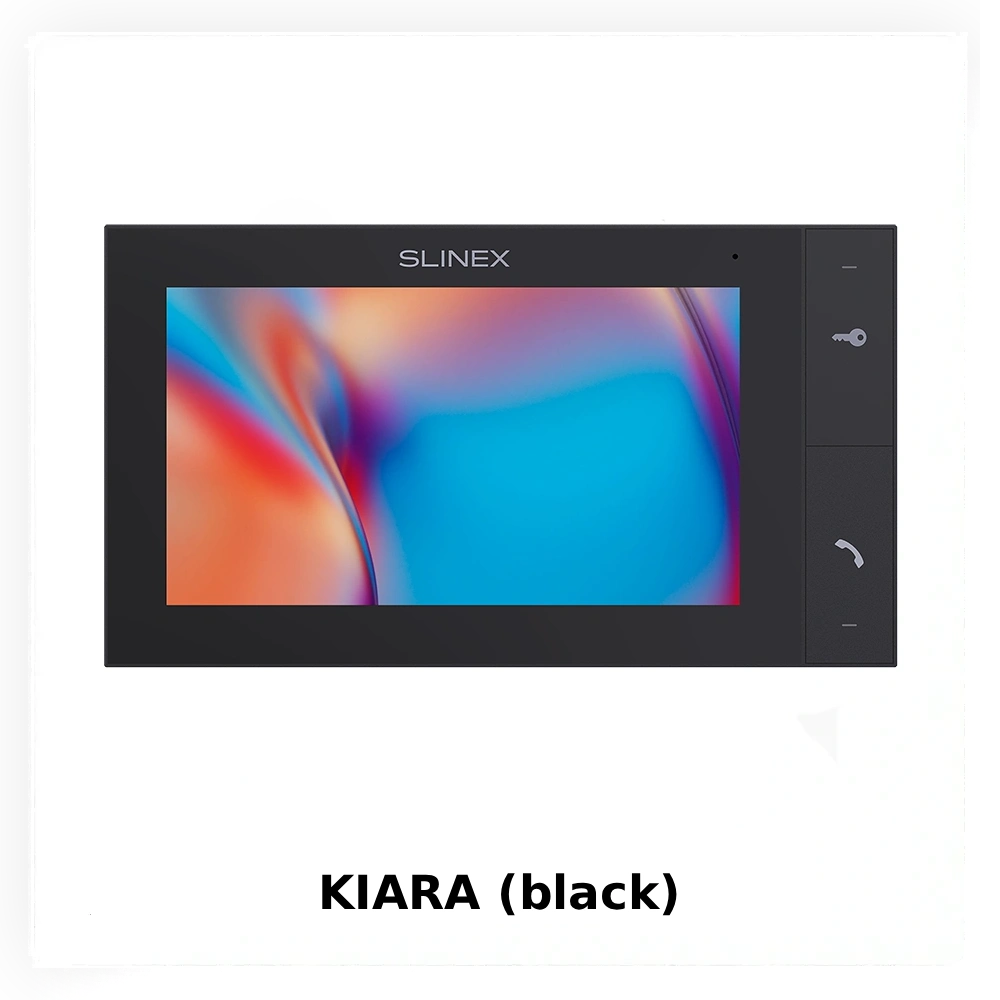

• Kiara — матрица TFT, корпус 217×121×25 мм, microSD до 128 ГБ, до 10 Вт, питание 15 В или PoE, две сенсорные кнопки быстрого ответа на лицевой панели, белый и черный цвета.

Требуется длительный архив вызовов — запас Imani вдвое больше. Заказчик ценит реакцию на звонок без разблокировки экрана — физические кнопки Kiara более удобны.

Индивидуальные панели: Tabo, UMA, KAMA

Конструктивно все три панели одинаковы: Full HD 2 Мп, корпус из алюминия с акриловым стеклом, класс защиты IP65, ИК-подсветка до 1,5 м, рабочий диапазон от -40 °C до +50 °C. Различаются они оптикой, габаритами и наличием считывателя.

• Tabo — угол обзора 115º, 116×210×33 мм, замок до 1 А, 12 В или PoE, до 2,5 Вт. Опционный считыватель MIFARE IC на 1000 карт, подсветка именной таблички, врезной и накладной монтаж.

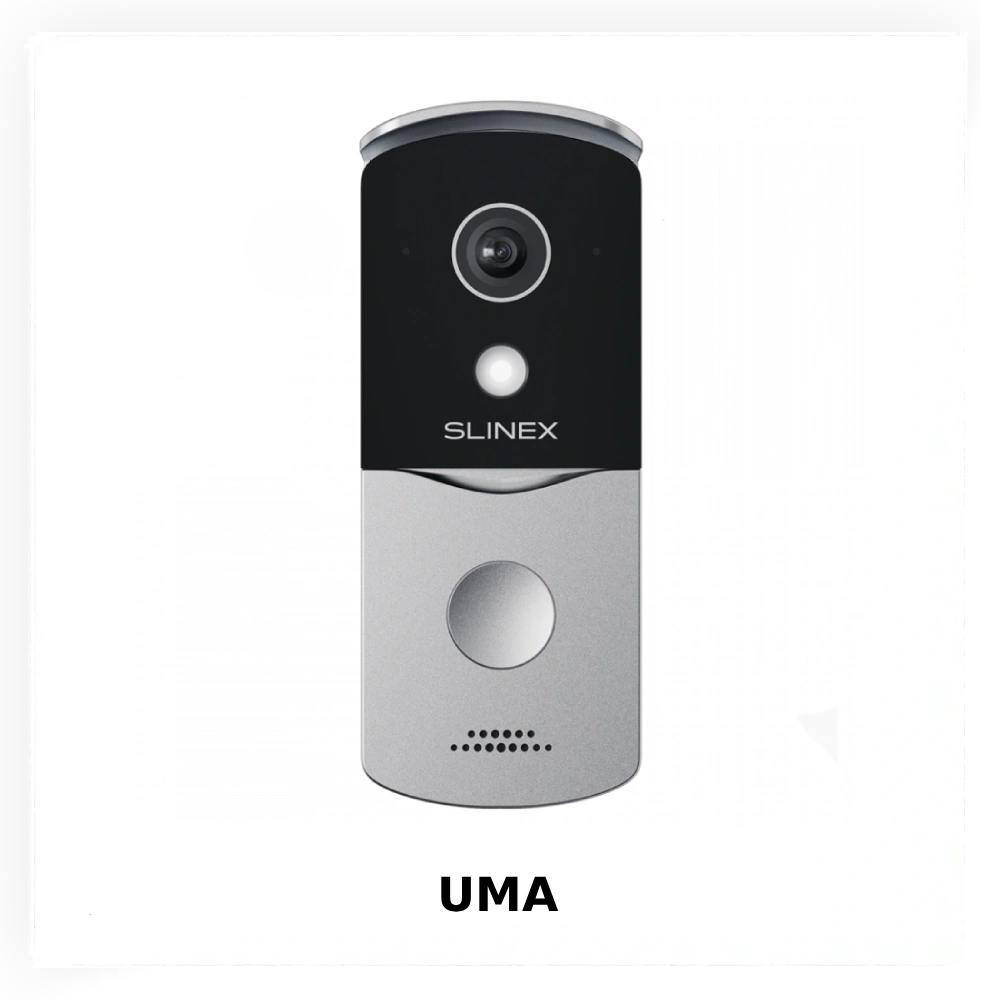

• UMA — угол обзора 150º, самый компактный корпус линейки 52×130×23 мм, матрица 1/2.9", механический ИК-фильтр, замок до 2 А, 15 В или PoE, до 6 Вт. Считывателя нет —

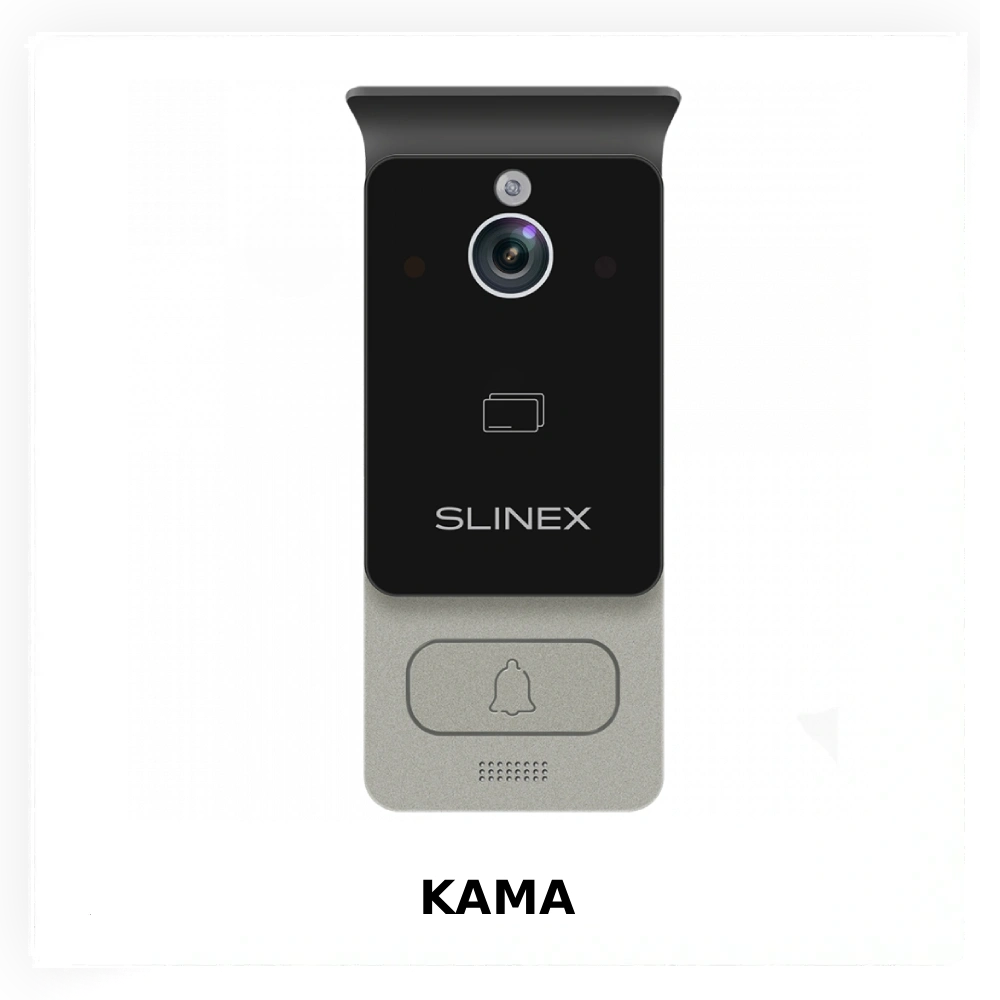

• KAMA — угол обзора 140º, матрица 1/2.9", механический ИК-фильтр, встроенный считыватель MIFARE 13,56 МГц на 1000 карт, замок до 2 А, 15 В или PoE, до 7 Вт.

Логика подбора: карты плюс широкий обзор — KAMA; узкий дверной профиль или максимальный угол — UMA; экономия по питанию или накладной монтаж — Tabo.

Многоабонентские панели: Shan, Shan (S), Facy

Многоабонентские панели закрывают входы, где за одной дверью — несколько абонентов: подъезд, офисный блок, входная группа в коммерческом здании. В отличие от индивидуальных, они имеют экран, работают с пользовательской базой и, в зависимости от модели, берут на себя часть функций контроля доступа. Общей технической базы в этих трех позициях нет — каждая закрывает свой сценарий.

• Shan — панель под типичный подъезд. Экран 4,3" (480×272), угол обзора 90º, MIFARE IC, доступ по карточкам и кодам, тампер, вход кнопки выхода, замок до 1 А, 15 В или PoE, до 5 Вт, 140×365× лифтового контроллера — вызов лифта на свой этаж с монитора.
• Shan (S) — ближе к профессиональному СКУД. Угол обзора 150º, сенсорный экран 4,3", MIFARE IC и EM-Marine, реле 2 А с NO/COM/NC, интерфейс Wiegand, вход кнопки выхода, H.264 High Profile, 15 В (2 А) или PoE, накладной монтаж, 116&times. монтажная коробка, крепеж, коммутационные провода и две метки.
• Facy — флагман с распознаванием лица. Емкостный экран 10", угол обзора 140º, доступ по лицу, картам MIFARE IC или коду, замок до 2 А, 15 В или PoE, до 10 Вт, 150×360×33 мм, врезной монтаж.

Выбор между Shan и Shan(S) решается на этапе ТС: управление этажом — Shan, встраивание в существующую систему доступа — Shan(S).

Что учесть на этапе проектирования?

• Бюджет питания. На 12 В работают Tabo и Imani, на 15 В – mdash; остальные позиции. Проект без PoE требует двух источников и это проверяется до заказа. Проект на PoE снимает вопрос одним коммутатором и обычно выходит дешевле в монтаже.
• Ток замка. Tabo и Shan рассчитаны на 1 А, остальное — на 2 А. Под более мощные электромагнитные замки конфигурация подбирается соответственно или в схему закладывается отдельное реле.
• Верхний предел диапазона — +50 °C. Для панели на южном фасаде защитный козырек закладывается в проект сразу.
• Угол обзора подбирается под геометрию входа. Shan из 90º работает при фронтальном подходе к панели; для широкого входа с подходом со стороны лучший результат дадут 150º у Shan (S).

Для каких объектов это работает?

• Частный дом или квартира — монитор Imani или Kiara плюс индивидуальная панель: KAMA под карты, UMA под узкий профиль.
• Офис, шоурум, небольшое производство— монитор на ресепшене, KAMA или Shan (S) из Wiegand для интеграции с имеющимся СКУД.
• Подъезд жилого комплекса— Shan при наличии лифта в ТС, Shan(S) под более широкий обзор и полный СКУД-функционал.
• Объект с биометрическим доступом— Facy, единственная позиция с распознаванием лица.

Следующий шаг

Линейка Slinex IP Direct поступает в продажу в ближайшее время — старт заказов запланирован на следующую неделю. Позиции появятся в рабочем пространстве партнера на сайте VIATEC вместе с PoE-коммутаторами, электрозамками и блоками питания: актуальные остатки, партнерские цены в соответствии с действующим прайсом и комплектация полного решения в пределах доступных складских позиций.

Если объект уже в работе, подготовку можно начать сейчас. Наши специалисты рассчитают бюджет питания, подберут замок под конкретную панель, помогут с конфигурацией под техническое задание и предоставят информацию о сроках доступности позиций.
