Уличные коммутаторы Ruijie Reyee RG-ES207GS-AC-OD и RG-ES207GS-PI-OD: защита и монтаж без гермобоксов

Построение наружных узлов видеонаблюдения и беспроводного доступа обычно требует от инсталлятора сборки «конструктора» на опоре или фасаде: монтажный шкаф или гермобокс, блок питания, сетевой фильтр и сам коммутатор. Такое решение занимает много времени при монтаже, выглядит громоздко и создает дополнительные точки отказа из-за конденсата или перегрева в тесном боксе.

Компания Ruijie Reyee закрывает этот вопрос выпуском первых в своей линейке всепогодных коммутаторов в защищенном корпусе — RG-ES207GS-AC-OD и RG-ES207GS-PI-OD. Устройства объединяют четыре компонента в одном герметичном корпусе и готовы к установке под открытым небом — на мачтах освещения, столбах или стенах зданий.

Разбираем инженерные особенности новинок, различия в архитектуре питания и сценарии применения на объектах.

Концепция «4-в-1»: монтаж без лишних комплектующих

Обе модели разработаны как самодостаточные уличные коммутационные узлы (All-in-One). Инсталлятору больше не нужно покупать и коммутировать отдельные элементы:

• Не нужен гермобокс: корпус уже имеет защиту от пыли и струй воды по стандарту IP65.
• Не нужны блок питания и удлинитель с розетками: система питания интегрирована непосредственно в корпус коммутатора (встроенный AC-блок в модели AC-OD или поддержка PoE In / DC в модели PI-OD).
• Все в комплекте для крепления: в коробке уже есть монтажный кронштейн, металлические хомуты для фиксации на столбе (Hose clamp), дюбели, винты и клеммная колодка.

Нижняя часть корпуса оборудована защищенным кабельным вводом, который исключает попадание влаги по патч-кордам и силовым линиям внутрь устройства. Естественное пассивное охлаждение (Fanless) обеспечивает бесшумную работу и отсутствие движущихся деталей, которые могли бы выйти из строя из-за пыли.

Портовая конфигурация и оптические магистрали с ERPS

Аппаратная база коммутаторов построена с учетом специфики протяженных периметров и распределенных территорий:

• 5 гигабитных портов RJ45 (10/100/1000BASE-T): порты 1–4 поддерживают выходное питание PoE/PoE+ (IEEE 802.3af/at) для подключения IP-камер, точек доступа или IP-громкоговорителей.
• 2 оптических порта 1 Гбит/с SFP: позволяют строить надежные оптоволоконные магистрали на большие расстояния без потери пропускной способности.
• Поддержка протокола ERPS (Ethernet Ring Protection Switching): наличие двух SFP-слотов позволяет объединять коммутаторы в оптическое кольцо или цепочку с резервированием. В случае обрыва кабеля на одном из участков периметра сеть автоматически перестраивает маршрут передачи данных без потери видеопотока с камер.
• Производительность: коммутационная емкость составляет 14 Гбит/с, скорость пересылки пакетов — 10,42 Mpps, буфер таблицы MAC-адресов рассчитан на 2000 записей, поддерживаются Jumbo-кадры до 9216 байт и до 32 VLAN. По расчетам производителя, пропускной способности узла достаточно для стабильной передачи потока от 40 камер 2 МП или 20 камер 4 МП (кодек H.265).

Главное отличие моделей: как выбрать между AC-OD и PI-OD

Ключевая разница между двумя модификациями заключается в способе подведения питания к самому коммутатору, что определяет логику их подбора под конкретное ТЗ.

1. Ruijie Reyee RG-ES207GS-AC-OD — для опор и фасадов с подведенными 220 В

Модель оснащена встроенным блоком питания переменного тока. Силовой кабель 100–240 В AC (максимальный диапазон 90–264 В AC) заводится непосредственно на клемму коммутатора.

• Выходной PoE-бюджет: фиксированные 60 Вт суммарно на порты 1–4.
• Собственное потребление: до 4,8 Вт без нагрузки PoE и до 70 Вт при полной загрузке.
• Габариты и вес: 328 × 200 × 62,8 мм, вес 1,38 кг.

Где применятьПаркинги, промышленные площадки, территории логистических комплексов, парки и улицы, где к мачтам освещения уже подведена линия 220 В, а связь между узлами организована по оптике или с помощью радиомостов.

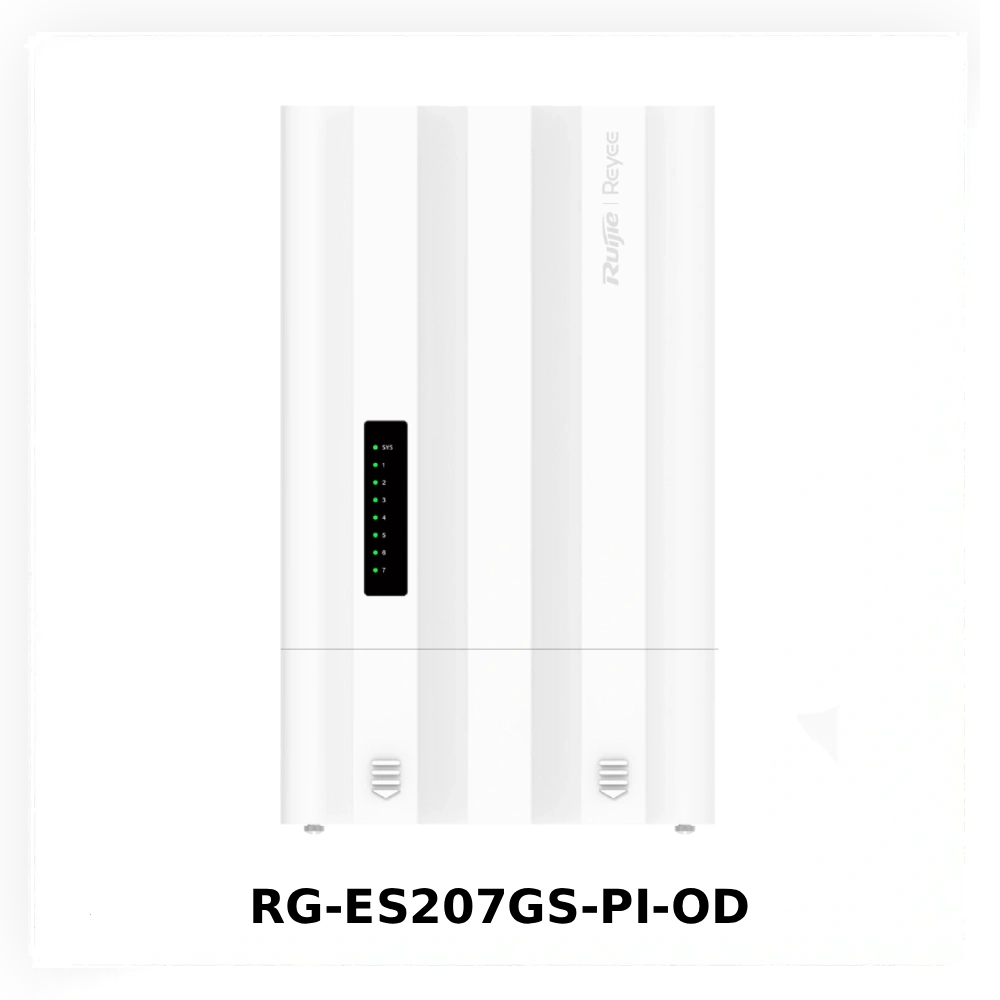

2. Ruijie Reyee RG-ES207GS-PI-OD — для точек без силовой сети и автономных систем

Более компактная модель с гибким питанием. Коммутатор не требует подведения 220 В: он получает энергию через 5-й порт RJ45 по технологии PoE In (стандарты 802.3af/at/bt) или от внешнего источника постоянного тока 12 В DC / 0,5 А (для питания самого свитча на автономных или солнечных узлах).

Выходной бюджет PoE на портах 1–4 напрямую зависит от мощности входного инжектора или магистрального коммутатора:

• при подаче PoE++ (90 Вт) выходной бюджет составляет 60 Вт;
• при подаче PoE++ (60 Вт) выходной бюджет составляет 40 Вт;
• при подаче PoE+ (30 Вт) выходной бюджет составляет 19 Вт;
• при подаче PoE (15,4 Вт) выходной бюджет составляет 6 Вт.

Габариты и вес: 258 × 200 × 62,8 мм, вес 0,95 кг.

Где применятьУдаленные углы зданий, мачты без электропитания, временные площадки или объекты с жесткими требованиями электробезопасности, где прокладка силового кабеля 220 В невозможна или экономически нецелесообразна. Достаточно протянуть одну витую пару от серверной (или использовать PoE-инжектор на 60–90 Вт), чтобы запитать сам коммутатор и до четырех камер рядом с ним.

Надежность в полевых условиях: от морозов до грозовых разрядов

Оба коммутатора спроектированы для длительной эксплуатации в жестких климатических условиях без сезонного обслуживания (показатель наработки на отказ MTBF составляет 200 000 часов):

• Температурный режим: стабильная работа в диапазоне от −30 °C до +65 °C при влажности от 10 % до 90 % без конденсации.
• Встроенная грозозащита портов: защита от импульсных перенапряжений до ±8 кВ (общий режим) на сервисных PoE-портах надежно страхует оборудование во время грозовой активности на открытой местности. В версии AC-OD вход питания дополнительно защищен до ±6 кВ.
• Защита от статики (ESD): до 8 кВ при воздушном разряде и до 6 кВ при контактном.
• Горячая замена кабелей: поддерживается безопасное переподключение (Hot swapping) сервисных портов и коннектора питания.

Инструменты для систем видеонаблюдения и облачное управление

Как и вся обновленная серия ES200, уличные модели поддерживают полноценное управление второго уровня (Layer 2) и специализированные функции для сетей безопасности через мобильное приложение Ruijie Reyee App, веб-интерфейс eWeb и бесплатную облачную платформу Ruijie Cloud:

• Автоматическое распознавание камер (Camera Detection): коммутатор самостоятельно идентифицирует подключенные IP-камеры и регистраторы и отображает их в топологии сети.
• PoE Watchdog и удаленная перезагрузка: устройство в фоновом режиме контролирует активность камер. Если камера зависнет, коммутатор автоматически перезапустит питание на конкретном порту или позволит инженеру сделать это в один клик со смартфона без выезда на объект и подъема на мачту.
• Бесперебойное PoE при перезагрузке (Uninterrupted PoE): во время программного перезапуска коммутатора (Warm start) или обновления прошивки подача питания на камеры не прерывается.
• Встроенная диагностика кабеля (Cable Test): позволяет дистанционно проверить целостность витой пары и определить место обрыва после непогоды или строительных работ.
• Сетевая безопасность: поддержка изоляции портов (Port Isolation), защиты от широковещательных, мультикаст- и юникаст-штормов, DHCP Snooping, зеркалирования портов (Mirroring) и ограничения скорости на интерфейсах.

Проектирование и заказ в VIATEC

Добавляйте защищенные коммутаторы RG-ES207GS-AC-OD и RG-ES207GS-PI-OD в свои проектные спецификации и формируйте смету в личном B2B-кабинете на сайте VIATEC, где вам доступны:

• актуальные складские остатки и партнерские цены в режиме реального времени;
• возможность сразу дополнить проект IP-камерами, оптическими SFP-модулями, кабельной продукцией и радиомостами;
• быстрое резервирование оборудования под объект в один клик.

По вопросам технической консультации и подбора конфигурации под вашу задачу обращайтесь к персональному менеджеру VIATEC.
