Адресна пожежна сигналізація Hikvision

Hikvision представила нову лінійку адресної пожежної сигналізації Addressable Fire Alarm System — комплексне рішення для виявлення пожежі, оповіщення та керування підключеним обладнанням. До системи входять приймально-контрольні прилади, адресні сповіщувачі, оповіщувачі та модулі взаємодії із зовнішніми пристроями.

У VIATEC очікуємо надходження перших зразків новинок і вже приймаємо заявки від партнерів, які хочуть ознайомитися з обладнанням та випробувати його на практиці.

Основа системи — адресні контрольні панелі

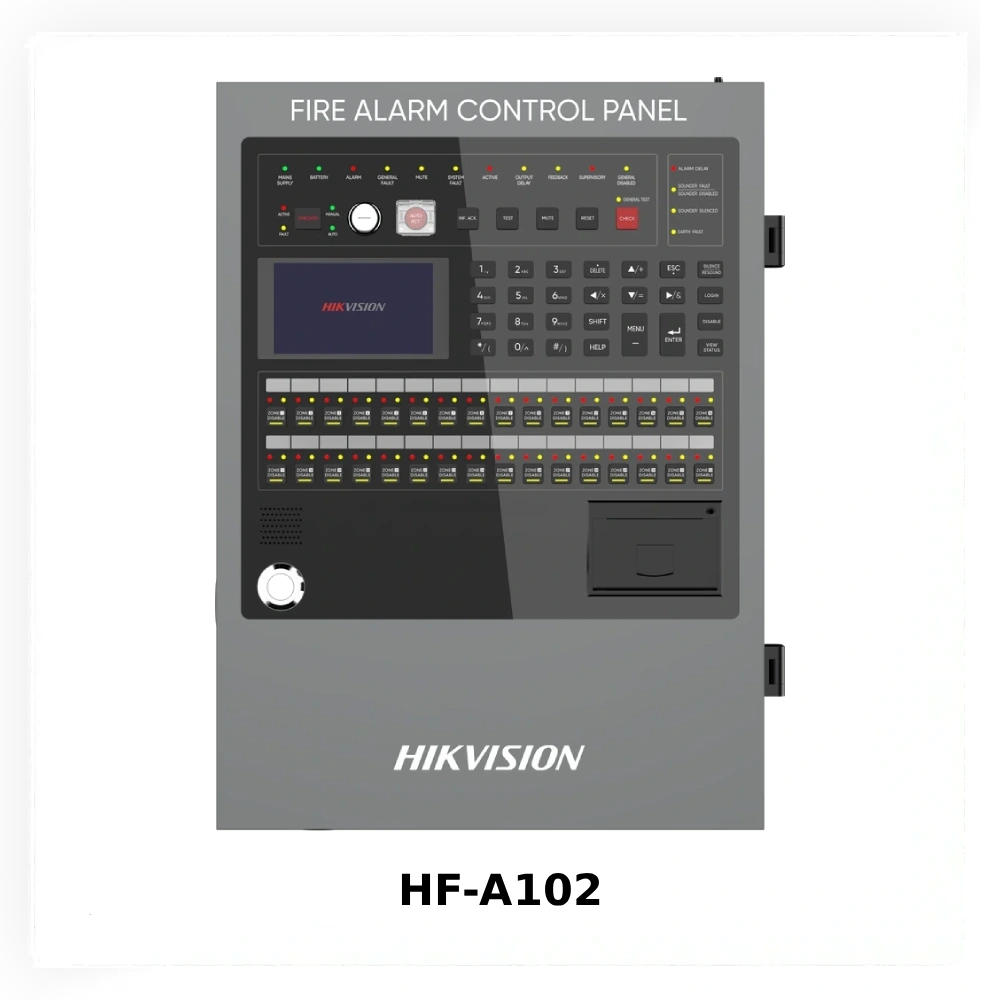

У лінійці представлені моделі HF-A101 з одним шлейфом та HF-A102 із двома шлейфами. Кожен шлейф підтримує до 250 адресних пристроїв, а двошлейфова конфігурація — до 500. Один прилад підтримує до 32 зон.

Панелі оснащені кольоровим LCD-екраном, клавіатурою, індикаторами стану та вбудованим термопринтером для оперативного друку системних подій. Для зв'язку із зовнішніми системами передбачені Ethernet 100 Мбіт/с, два CAN, два RS-485, USB і RS-232 (для зовнішнього принтера). Також доступні два виходи 24 В, два виходи на пожежні дзвінки, окремі реле пожежі й несправності та три програмовані виходи.

Корпус виконаний із металу, розміри — 330 × 77,5 × 450 мм, ступінь захисту — IP30. Основне живлення — від мережі 110–240 В AC; резервне — від двох акумуляторів 12 В, 7 А·год. Максимальна кількість зон — 32 на панель. У документації до приладів наведено стандарти EN 54-2 та EN 54-4; застосовність в Україні та документи відповідності необхідно перевіряти окремо.

Гнучка архітектура та централізоване керування

Адресний шлейф дає змогу отримувати події від конкретного пристрою, а не лише від групи датчиків. Це важливо для швидкої локалізації спрацювання та діагностики несправностей. Шлейфи підтримують кільцеву (Class A) та радіальну/деревоподібну (Class B) топології. При використанні модулів HF-AIM1 короткозамкнена ділянка може ізолюватися, щоб інші ділянки продовжували роботу відповідно до схеми побудови системи.

Максимальна заявлена відстань передавання по лінії становить 1500 м. Фактичну довжину шлейфа та склад пристроїв слід розраховувати для конкретного проєкту з урахуванням топології, споживання й технічних обмежень. Документація також описує каскадне об'єднання панелей через CAN — для побудови масштабніших систем.

Для проєктування та пусконалагоджувальних робіт використовується програмне забезпечення Controller Program Tool (CPT). У ньому можна створювати проєкт, конфігурувати панелі HF-A101/HF-A102, адресні точки, зони, прив'язки та сценарії реагування. Налаштування передаються через мережу або файли конфігурації, а для перевірки логіки передбачені засоби симуляції.

Логіка взаємодії будується за умовами AND/OR, з урахуванням станів пристроїв і затримок запуску. Наприклад, проєктувальник може визначити, які виходи активувати при події в конкретній зоні, або передбачити запуск зовнішнього обладнання через адресний I/O-модуль. Такі сценарії налаштовуються відповідно до проєкту, вимог безпеки та нормативів.

Ще одна цікава можливість — інтеграція з HikCentral Professional 3.1.1 і новішими. Доступна централізована візуалізація стану пожежної системи поряд із відеоспостереженням та іншими компонентами безпеки. Інструмент CPT також підтримує додавання відеопристроїв і прив'язку камер до точок пожежного захисту. Конкретний склад функцій інтеграції залежатиме від версій ПЗ та застосованої конфігурації.

Яке обладнання входить до лінійки?

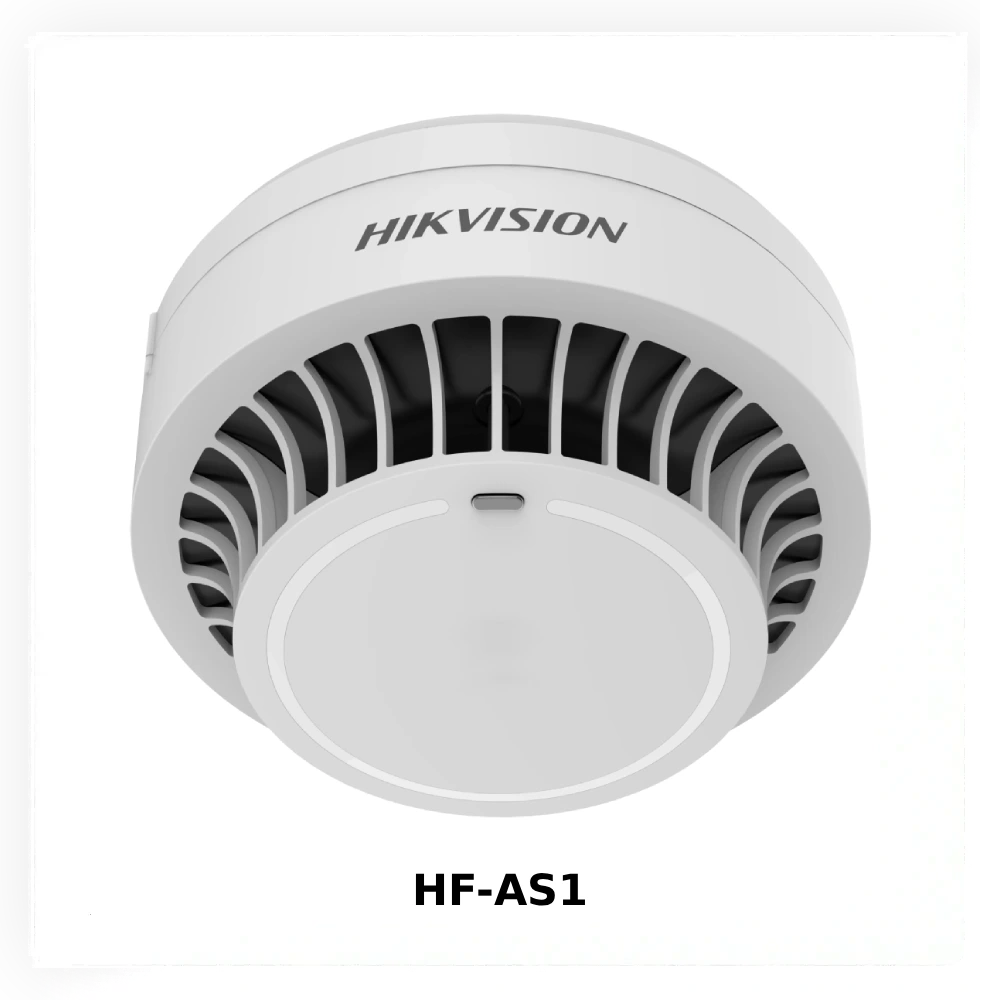

• HF-AS1: адресний оптичний димовий сповіщувач для виявлення задимлення.

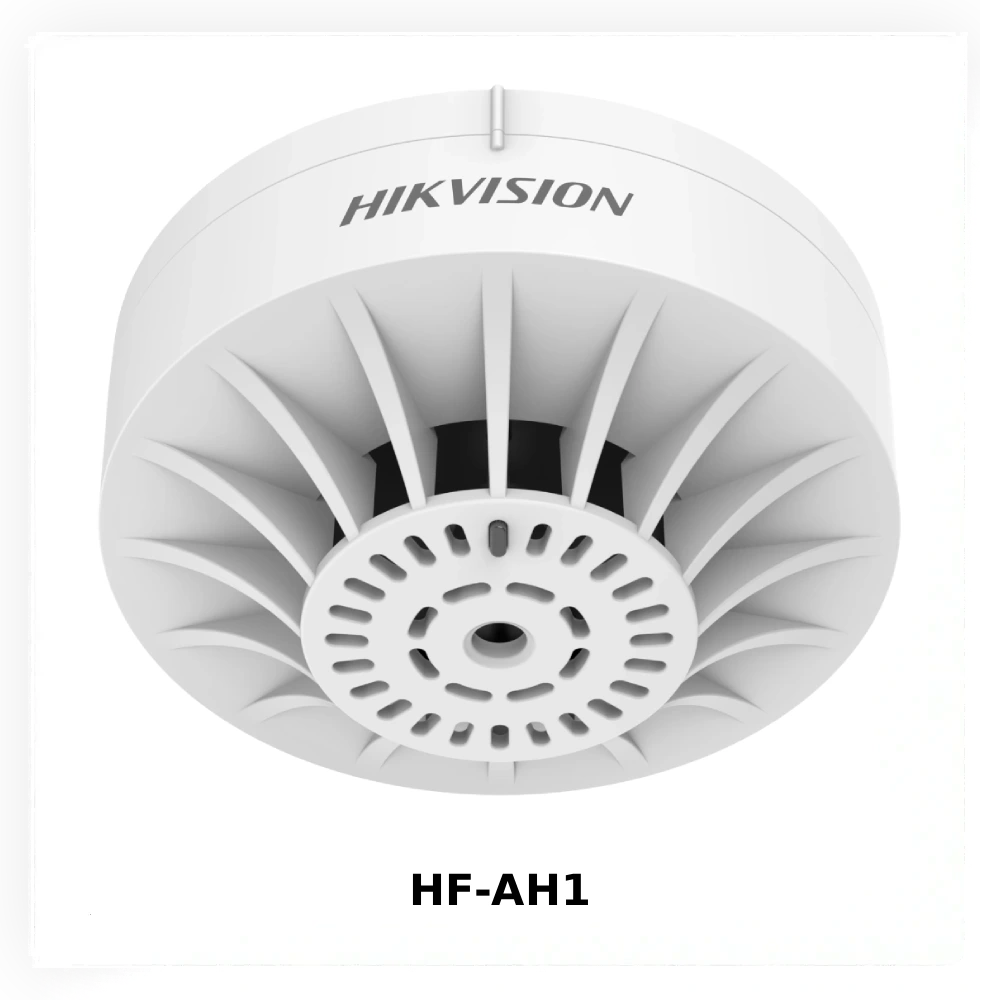

• HF-AH1: адресний тепловий сповіщувач для реагування на зміну температури.

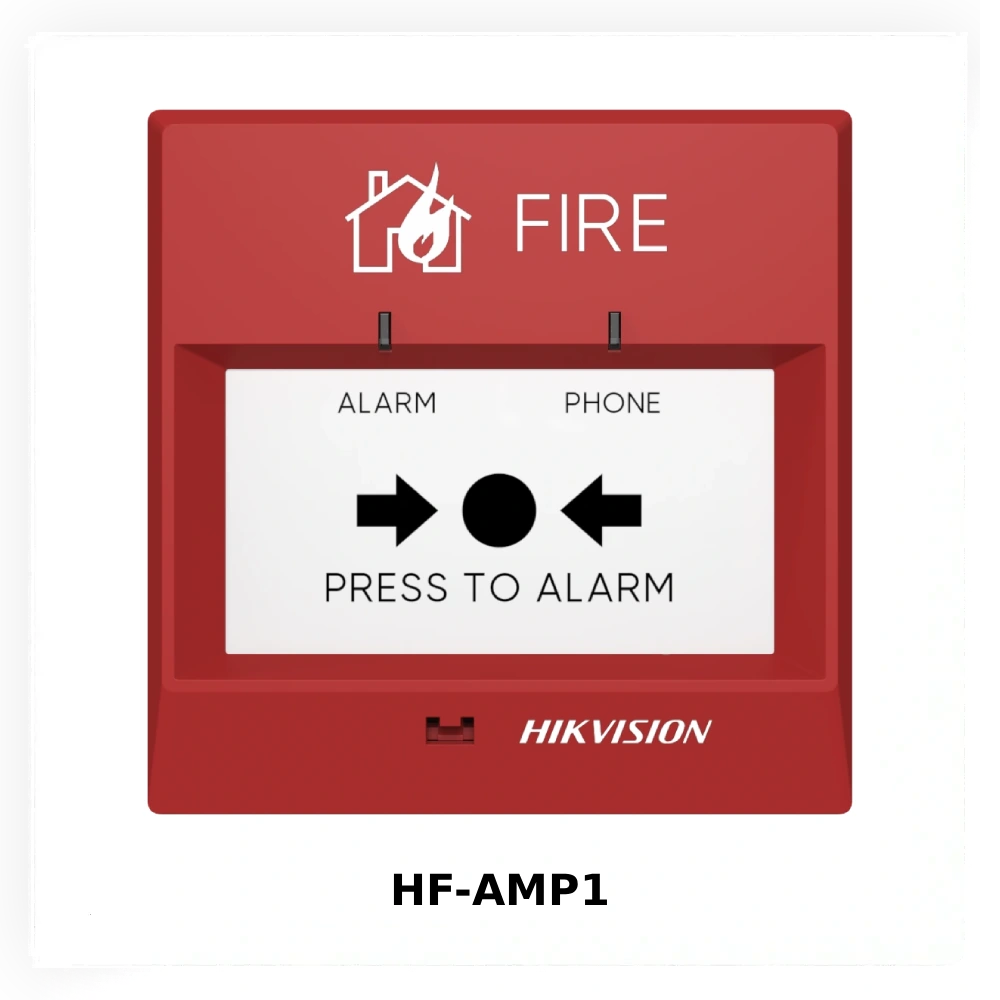

• HF-AMP1: ручний пожежний сповіщувач зі скиданням спеціальним ключем.

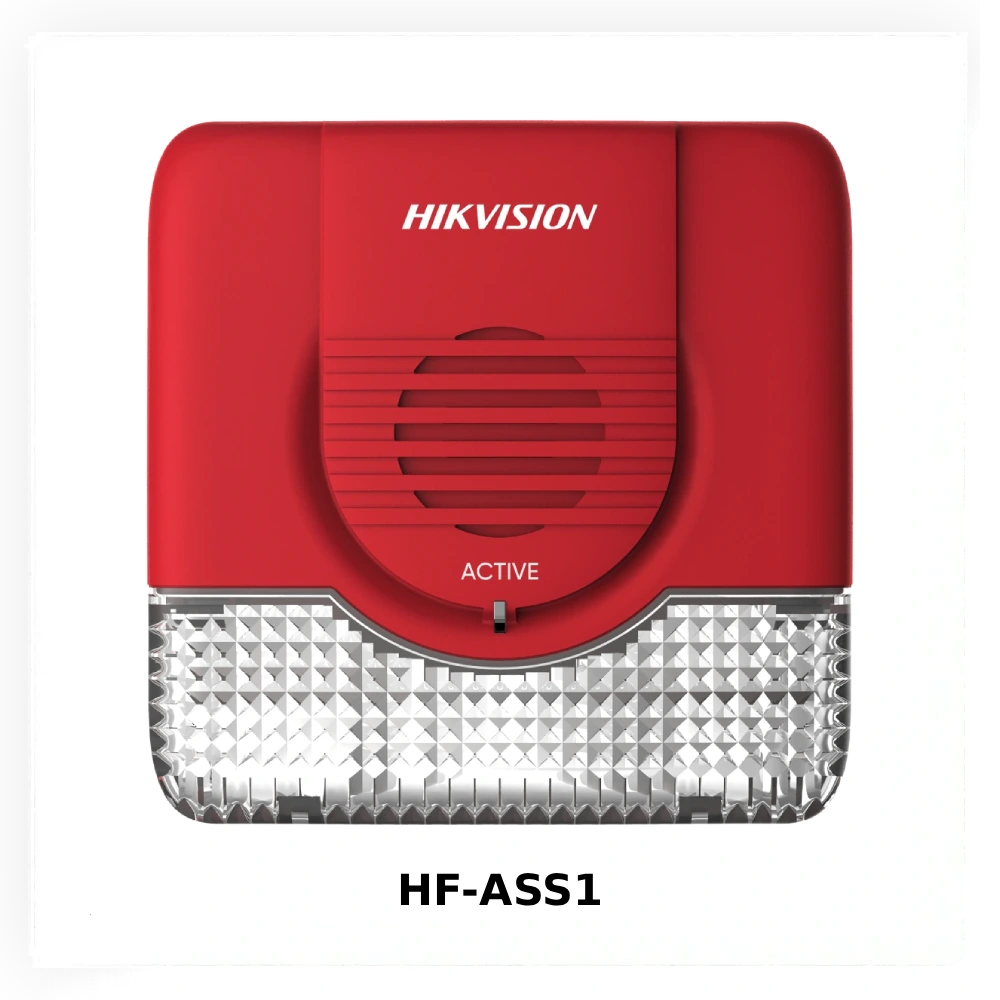

• HF-ASS1: адресний звуковий і світловий оповіщувач.

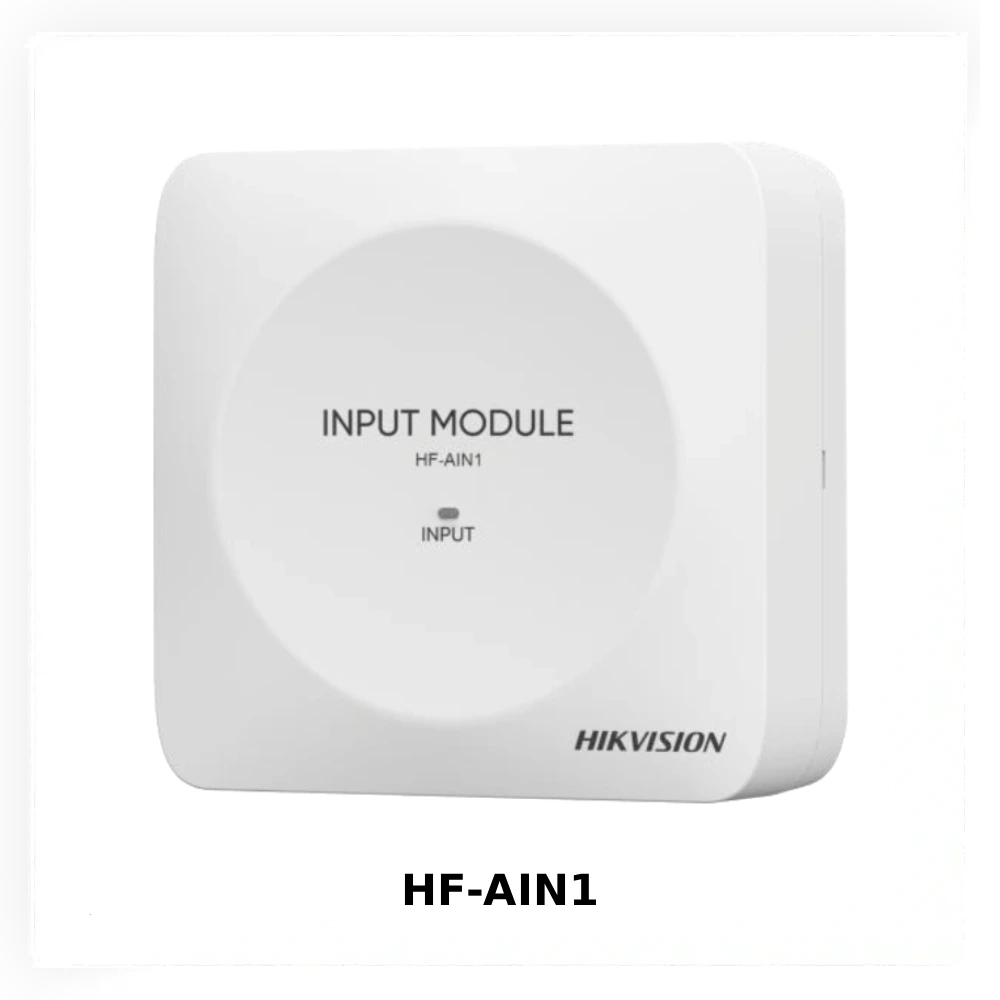

• HF-AIN1: адресний вхідний модуль для приймання сигналів зовнішнього обладнання.

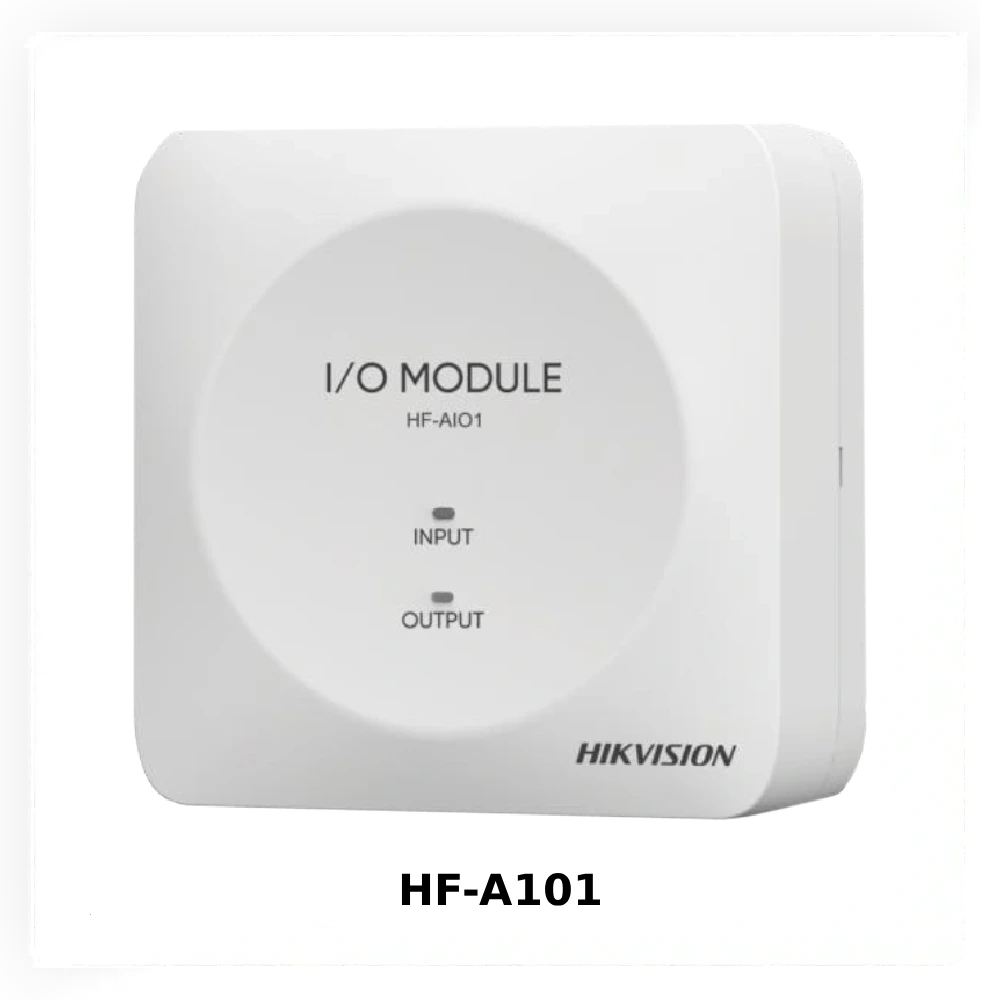

• HF-AIO1: адресний модуль входу/виходу для контролю сигналів та керування пристроями.
• HF-AIM1: модуль ізоляції короткого замикання шлейфа.

Основні технічні особливості периферії

• HF-AS1: фотоелектричний принцип виявлення диму, двопровідне підключення, кругова видимість індикатора тривоги (360°).
• HF-AH1: терморезистивний сенсор і алгоритм температурної компенсації для реагування на зміну температури.
• HF-AMP1: ручний запуск тривоги; елемент багаторазового використання скидається спеціальним ключем.
• HF-ASS1: звукове та світлове оповіщення; рівень звукового тиску 75–100 дБ, частота спалахів 0,5–1 Гц.
• HF-AIN1: один пасивний вхід з підтримкою NO/NC для отримання стану зовнішнього обладнання.
• HF-AIO1: один пасивний вхід NO/NC та один пасивний вихід NO/NC для керування і зворотного зв'язку.
• HF-AIM1: локалізація коротких замикань для кільцевих та деревоподібних шлейфів.

Для присвоєння адрес пристроям передбачений портативний програматор HK-BMQ-8250 із LCD 128 × 64. Він дозволяє зчитувати й записувати адреси та перевіряти електричні параметри. Живлення — чотири батарейки AA або USB Type-C. Для резервного живлення панелей використовується акумулятор MS7-12 на 12 В / 7 А·год (панель передбачає два акумулятори).

Де може бути корисною нова система?

Лінійка орієнтована на об'єкти, де потрібна адресна ідентифікація подій і можливість гнучкої побудови системи: житлові та адміністративні будівлі, навчальні заклади, виробничі й складські приміщення та інші об'єкти залежно від нормативних вимог. Для інтеграторів особливий інтерес становлять поєднання пожежного обладнання з платформою HikCentral Professional, гнучке програмування автоматичних реакцій та можливість масштабування.

Перші зразки очікуємо у VIATEC — долучайтеся до тестування

Ми вже очікуємо перші семпли обладнання та запрошуємо партнерів подавати заявки на тестування. Якщо вам цікаво перевірити функціональність нової системи, оцінити її інтеграцію з іншими рішеннями або розглянути обладнання для майбутніх проєктів — звертайтеся до команди VIATEC.

Після надходження новинок уточнюйте наявність, доступні моделі та умови замовлення у менеджерів VIATEC. Про подальші оновлення щодо лінійки також повідомлятимемо окремо.
