AGM Night Vision Recorder: відеозапис із приладу нічного бачення

Зображення в окулярі приладу нічного бачення бачить лише його користувач, тому, щоб зберегти побачене й повернутися до нього пізніше, потрібен додатковий модуль запису.

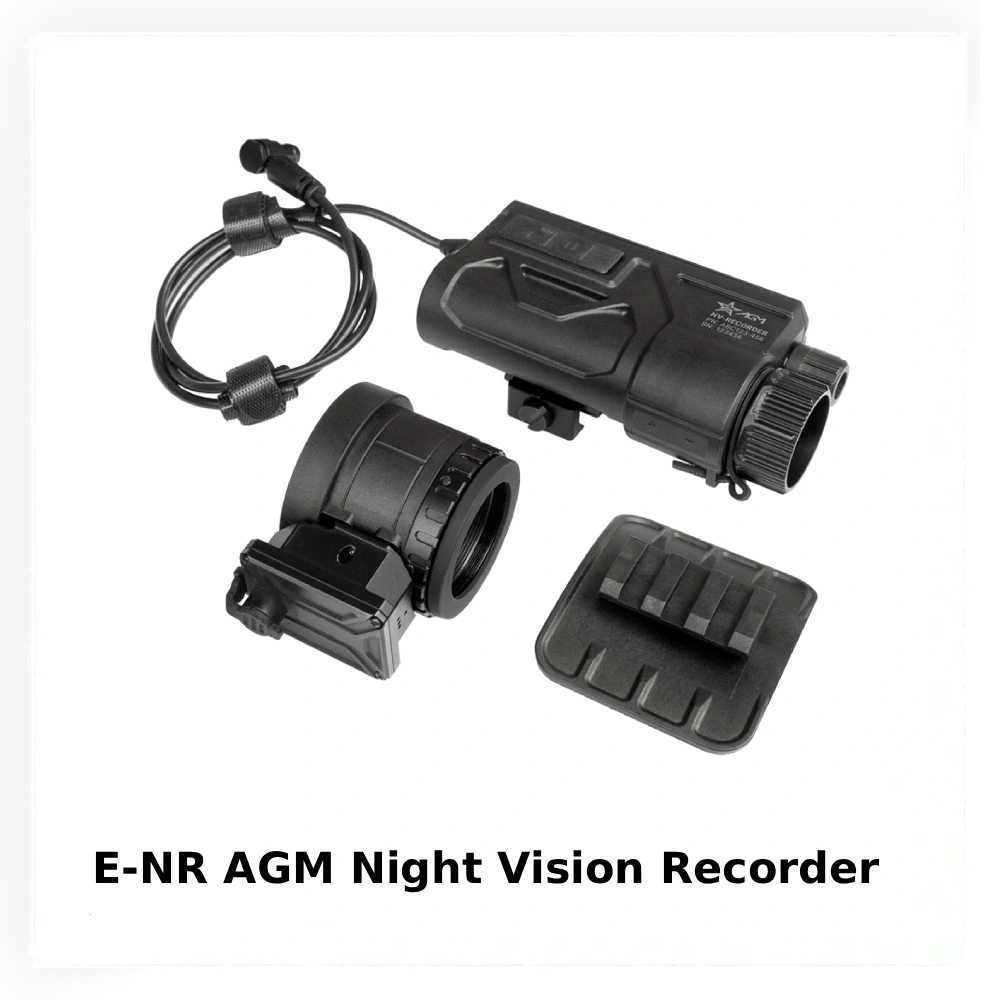

Модуль відеозапису E-NR AGM Night Vision Recorder записує відео й звук від першої особи та передає зображення на смартфон через Wi-Fi. Він сумісний із приладами нічного бачення з окуляром PVS-14, кріпиться на шолом, а для зберігання матеріалів має 64 ГБ вбудованої пам'яті eMMC.

Далі розглянемо, з якими приладами сумісний модуль і в яких режимах він записує, як влаштовані пам'ять і живлення, як переглядати матеріали в AGM STREAM, а також чому монтаж окуляра варто планувати як окрему сервісну операцію.

Відеофіксація без заміни сумісного приладу

AGM Night Vision Recorder не є самостійним приладом нічного бачення. Це додатковий модуль, який записує зображення, що його користувач бачить через сумісну оптику, і дає змогу згодом переглянути матеріал. Саме тому підбір починається з перевірки окуляра наявного приладу, а місткість накопичувача чи формат відео обирають уже після цього.

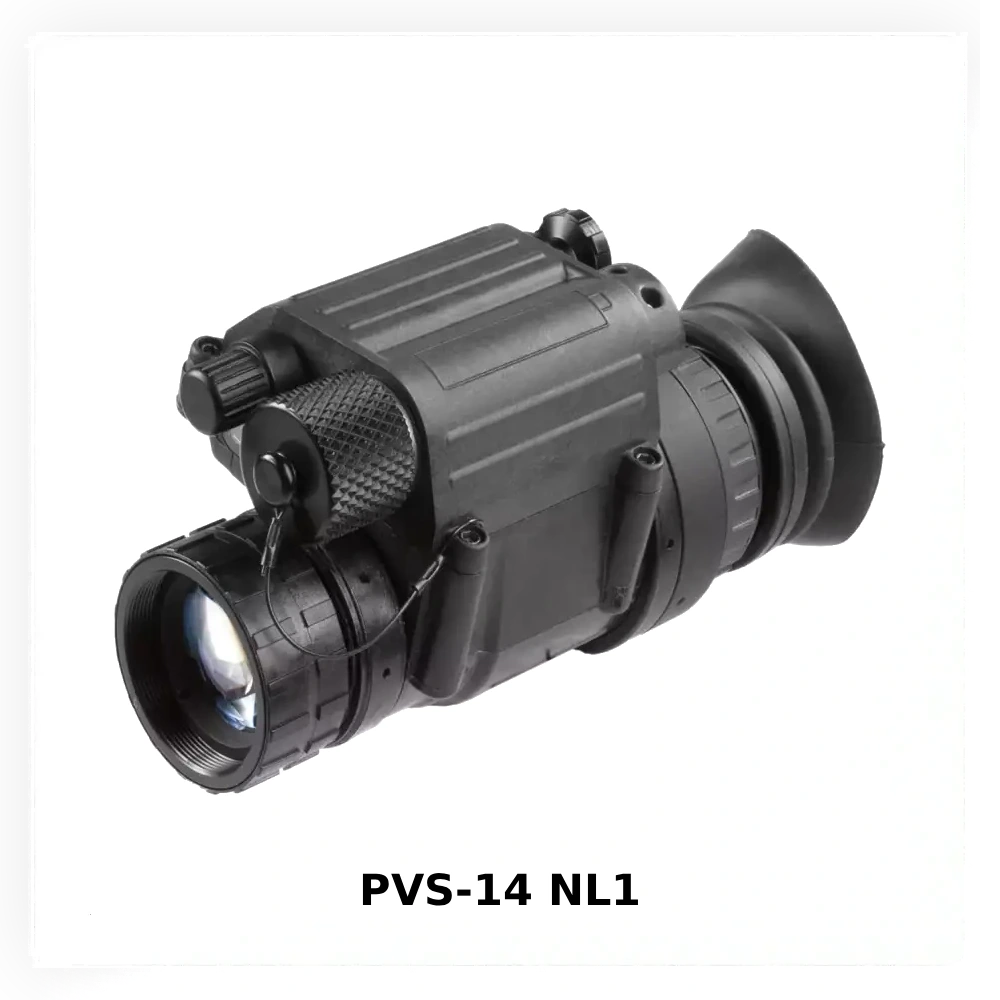

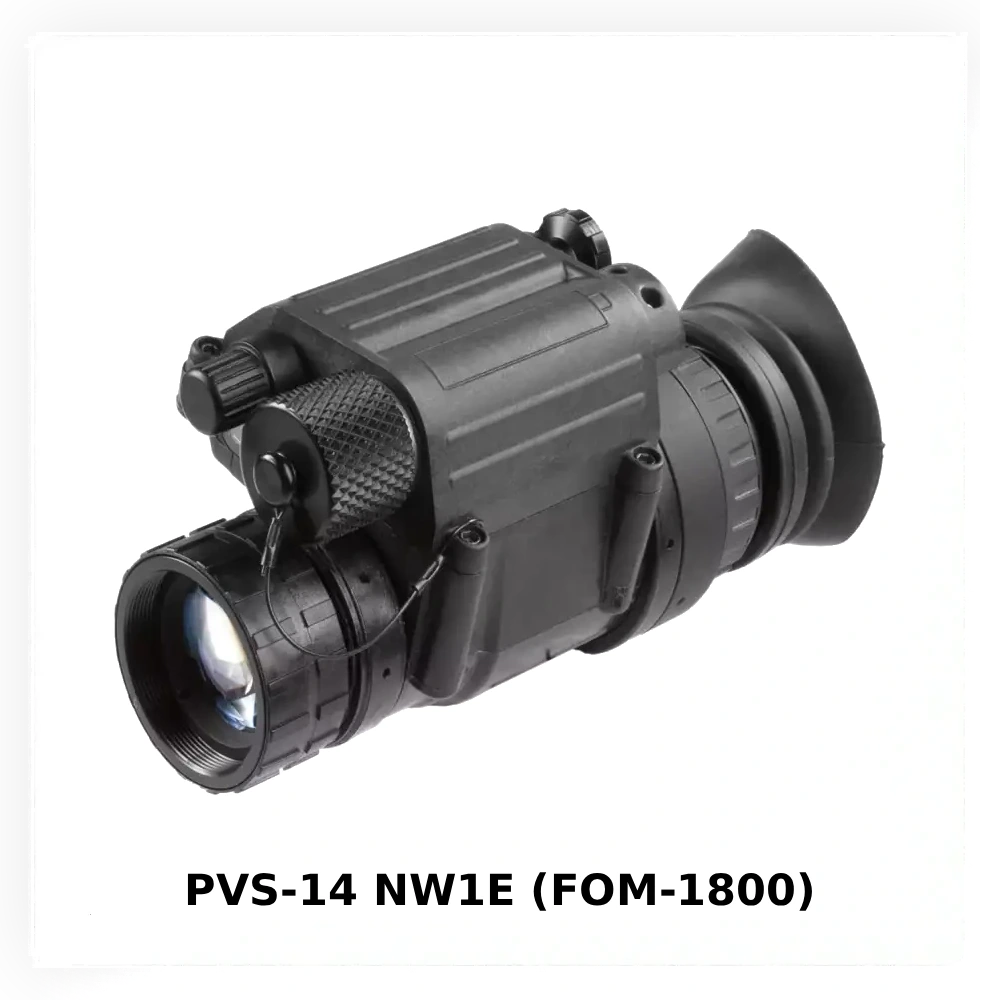

СумісністьВиробник заявляє сумісність із приладами, що використовують окуляр PVS-14, тож рекордер можна розглядати як доповнення до вже сформованого комплекту. Водночас без втручання в конструкцію не обійтися: штатний окуляр замінюють на окуляр рекордера, а на PVS-14 ще й тимчасово від'єднують батарейний відсік, оскільки його перемикач живлення заважає монтажу.

Щоб запис відповідав зображенню конкретного приладу, у застосунку вказують тип люмінофора: P45 для білого або P43 для зеленого. Це налаштування стосується лише запису й не змінює властивостей самого електронно-оптичного перетворювача. Діапазон діоптрійного регулювання окуляра рекордера становить від −6 до +2.

Деталізація або плавність — під задачу запису

Модуль записує в одному з двох режимів: 2350 × 2350 із частотою 30 кадрів/с, який встановлено за замовчуванням, або 1500 × 1500 із частотою 60 кадрів/с. Перший дає вищу деталізацію кожного кадру, другий удвічі підвищує частоту кадрів за рахунок меншої роздільної здатності. Тож вибір залежить від того, що важливіше в конкретній задачі: розгледіти дрібні деталі чи плавно відтворити рух.

Режим перемикають у застосунку AGM STREAM, проте нова роздільна здатність і частота кадрів набувають чинності лише після перезапуску рекордера. Там само обирають формат файлів: MP4 (за замовчуванням) або MOV. Обидва параметри зручніше визначити під час початкового налаштування, ще до того, як комплект піде в роботу.

Крім відеоряду, рекордер фіксує звук. Вбудований мікрофон, згідно зі специфікацією, захоплює його на відстані щонайменше 5 м, тож у записі залишається й аудіо з оточення користувача.

Яскравість, контрастність, ISO, витримку, баланс білого, різкість і шумозаглушення коригують у застосунку, і результат одразу видно на зображенні наживо. Це помітно спрощує налаштування, бо не потрібно робити пробний запис і переносити файли, щоб оцінити, як змінилася картинка.

Автоматичний запис і зрозуміла робота з архівом

Щоб почати запис, достатньо перевести перемикач Power/Mode з OFF у положення ON, і застосунок для цього не потрібен. Про те, що рекордер записує, сигналізує зелене блимання світлодіода на окулярі.

Відео автоматично розділяється на п'ятихвилинні файли без пропусків між ними. Назва кожного файла відповідає часу початку інтервалу, тож потрібний фрагмент легко знайти за часом. Щоб ці позначки були точними, перед використанням варто синхронізувати час рекордера зі смартфоном, а далі його підтримує вбудований годинник RTC, який продовжує відлік навіть після зникнення живлення.

Матеріали можна зберігати на одному з двох носіїв:

• Вбудована eMMC на 64 ГБ: дає змогу почати роботу одразу, без додаткової карти пам'яті.
• MicroSD місткістю до 128 ГБ: якщо карту встановлено, система автоматично записує саме на неї. Виробник рекомендує карти класів U3 та V30 або вищих.

Коли вільного місця залишається менше ніж 1 ГБ, індикатор починає постійно світитися червоним, а якщо запис триває далі, рекордер перезаписує найстаріші файли. Тому потрібні матеріали варто вивантажувати заздалегідь, до того як їх замінить новий запис.

Слід також пам'ятати, що MicroSD не підтримує гарячої заміни. Встановлювати чи виймати карту можна лише при вимкненому рекордері, інакше є ризик пошкодити носій або втратити дані.

Перегляд на смартфоні без виймання носія

Застосунок AGM STREAM дає змогу дивитися зображення наживо, переглядати записані файли й завантажувати їх на мобільний пристрій. Смартфон підключається безпосередньо до точки доступу рекордера, після чого стають доступні матеріали як із eMMC, так і з MicroSD, тож для перевірки запису не доводиться щоразу виймати карту.

Варто враховувати, що заявлена дальність Wi-Fi становить лише 5 м, а підключитися одночасно може тільки один мобільний пристрій. Отже, це інструмент для перегляду й налаштування поруч із користувачем, а не канал віддаленого моніторингу.

Завантажене відео можна обрізати, повернути й експортувати до інших застосунків, тож потрібний уривок вдається підготувати безпосередньо на смартфоні, не переносячи весь архів. Під час підготовки комплекту також варто змінити заводські ім'я мережі та пароль, що робиться в налаштуваннях застосунку.

Через AGM STREAM також оновлюють прошивку. Для цього у внутрішній eMMC має бути щонайменше 2 ГБ вільного місця, а після оновлення рекордер потрібно перезапустити й скинути до заводських налаштувань. Тому оновлення доречно вписати в регламент обслуговування, а не залишати на момент, коли комплект уже потрібен у роботі.

До шести годин роботи зі змінним живленням

Від одного акумулятора 18650 виробник заявляє до 6 годин безперервної роботи, а сам акумулятор і зарядний пристрій входять до стандартного комплекту, тож базове живлення окремо підбирати не потрібно. Купуючи запасний акумулятор, варто зважати не лише на типорозмір: інструкція передбачає 18650 із платою захисту та розмірами 19 × 70 мм.

Як альтернативу рекордер приймає два акумулятори 16340 або дві батареї CR123A. Переходячи на інший тип елементів живлення, його обов'язково потрібно вказати в застосунку, адже виробник попереджає, що невідповідне налаштування може пошкодити батареї або спричинити несправність пристрою. Тривалості роботи від цих варіантів у матеріалах виробника не наведено.

Рекордер разом із батареєю важить 105 г при габаритах 38 × 45 × 58 мм. Закріпити його на шоломі можна двома способами залежно від оснащення: через комплектний адаптер на планку Picatinny/Weaver або на кріплення Velcro з інтегрованою планкою, яке приклеюють у зручному місці шолома, наприклад на його задній частині.

Монтаж окуляра — окрема сервісна операція

Якщо закріпити корпус на шоломі може сам користувач, то встановлення окуляра є роботою зовсім іншого рівня складності. Оскільки вона передбачає часткове розбирання приладу нічного бачення, AGM в інструкції рекомендує доручати монтаж дилеру або найближчому сервісному центру й попереджає, що самостійне втручання може призвести до несправності та втрати гарантії.

Під час встановлення потрібно перевірити стан ущільнювальних кілець, чистоту оптики, правильність різьбового з'єднання та діапазон діоптрійного регулювання. Крім того, виробник наполегливо рекомендує продути корпус приладу азотом, щоб запобігти внутрішній конденсації. Для інтегратора це означає, що кваліфіковане встановлення варто закласти в кошторис окремим рядком, а не обмежуватися вартістю самого рекордера.
