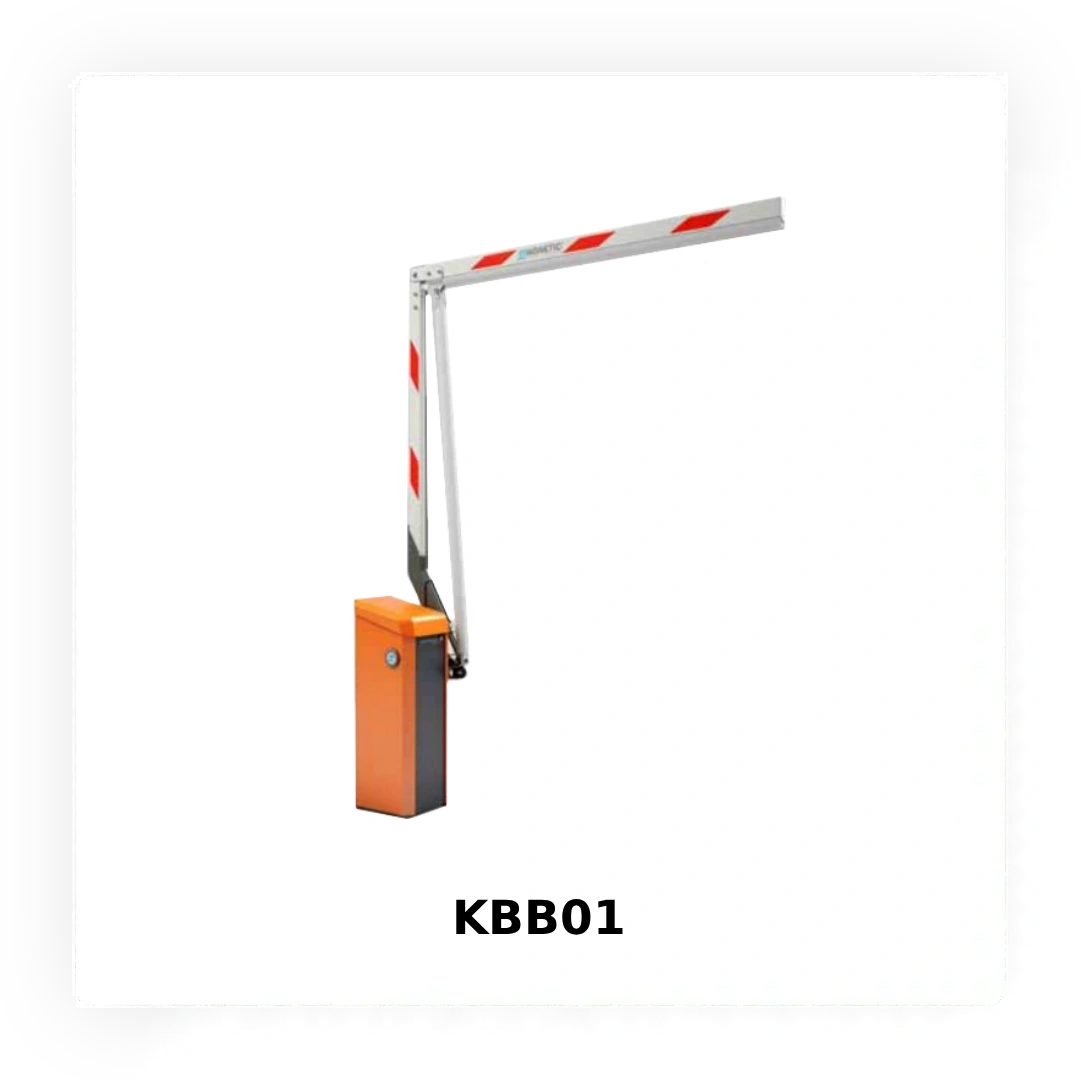

Без затримок на КПП: Апаратна інтеграція LPR-камер та швидкісних шлагбаумів Magnetic

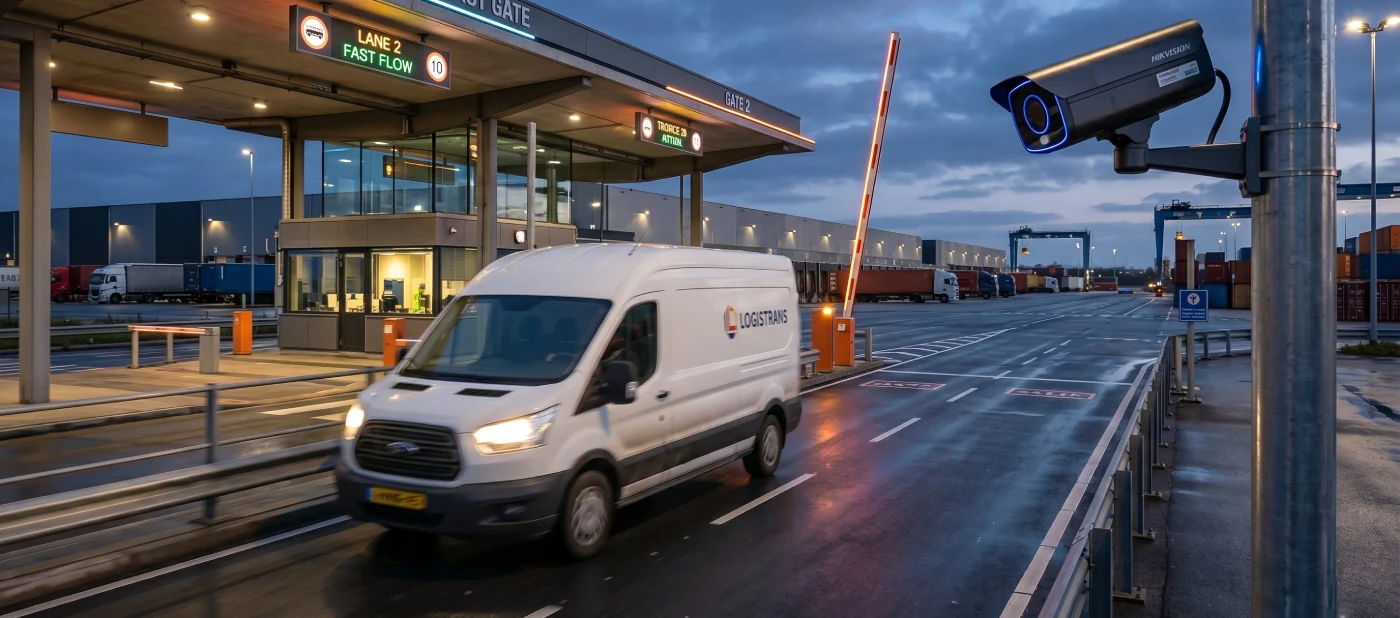

На об'єкті з щільним трафіком вузьке місце майже ніколи не в камері. IP-камера з бортовою аналітикою розпізнає номер за частку секунди. Далі сигнал упирається в механіку: якщо привід піднімає стрілу 4–6 секунд, водій змушений гальмувати до повної зупинки й чекати. У години пік на логістичному терміналі чи платному паркінгу ці секунди множаться на сотні авто — і перетворюються на чергу за периметром, скарги орендарів та зниження реальної пропускної здатності КПП.

Рішення цієї інженерної проблеми полягає не у прискоренні роботи самої камери, а у використанні спеціалізованих виконавчих вузлів, таких як шлагбауми Magnetic серій Access та Parking.

Пряме керування та швидкість реакції

Архітектура Magnetic концептуально відрізняється від класичних виконавчих пристроїв. Її ядром виступають контролери серії MGC (базова версія) та MGC Pro (у швидкісних моделях), які розроблені для прямої апаратної взаємодії з IP-камерами (наприклад Dahua та Hikvision).

Для інтегратора така топологія означає оптимізацію монтажу та налаштування, адже система працює без транзитних вузлів і складних програмних інтеграцій. Як це реалізується на практиці:

• Інтеграція через релейні виходи (сухий контакт): Камера з бортовою аналітикою LPR самостійно валідує номерний знак і відправляє команду на відкриття безпосередньо на вхід плати MGC. Це апаратно найшвидший метод, який виключає будь-які мережеві затримки. Однак важливо враховувати архітектуру об'єкта: контролери MGC та MGC Pro не мають вбудованого апаратного інтерфейсу Wiegand для прямого зчитування коду з камери. Тому для об'єктів із суворим централізованим обліком робочого часу та подій СКУД, сигнал від камери має паралельно фіксуватися зовнішнім контролером доступу.
• Зворотний зв'язок (Feedback loop): Контролер MGC не лише слухняно приймає команди, а й здатен передавати зворотний сигнал на систему відеоспостереження про фактичне положення стріли. Це дозволяє NVR або програмному забезпеченню максимально точно фіксувати час реального проїзду авто в архіві.

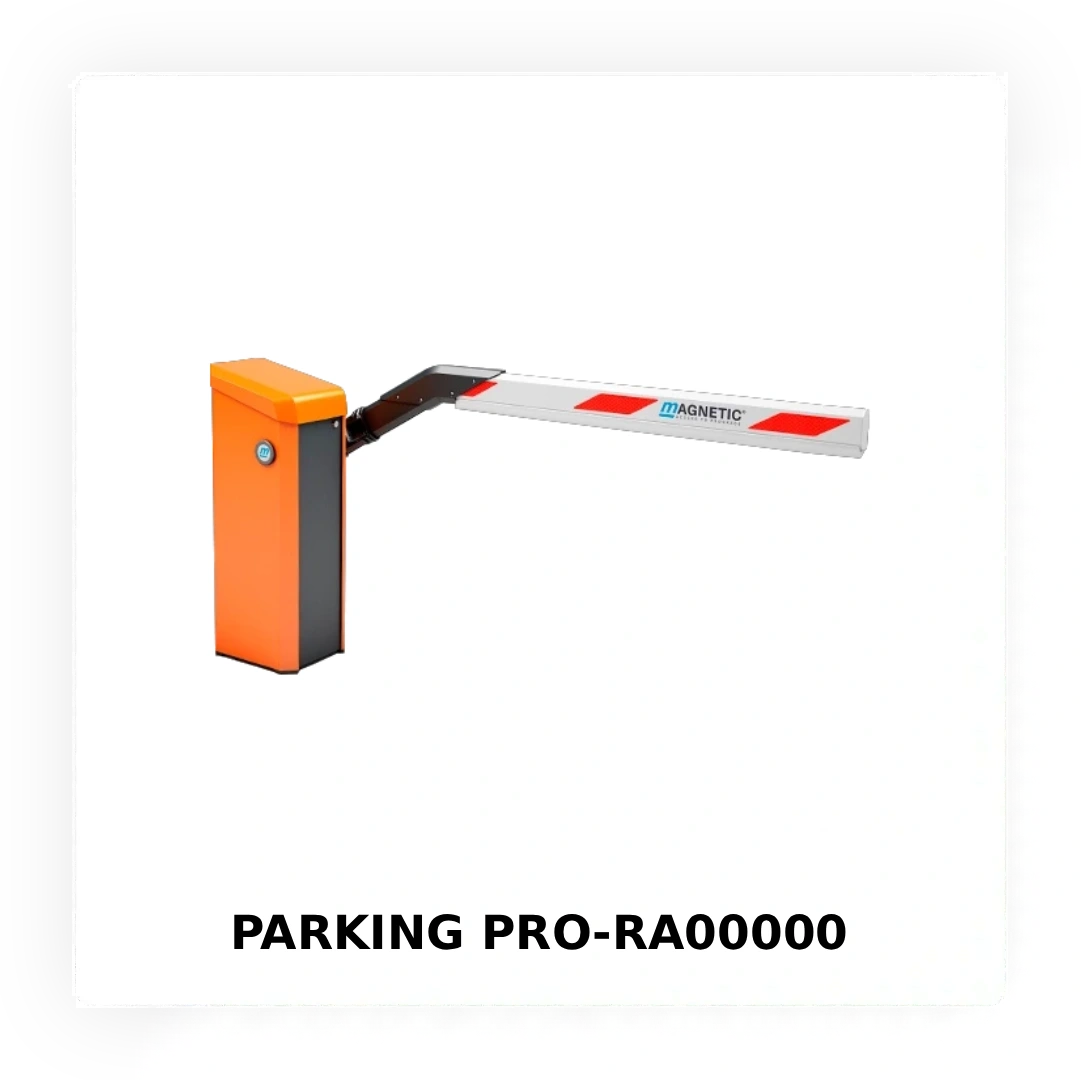

• Динаміка рівня Free-flow: Швидкодія системи забезпечується двигуном MHTM™. У моделях Access Pro та Parking Pro час відкриття стріли становить лише 1,3 секунди. Шлагбаум встигає піднятися ще до того, як автомобіль наблизиться впритул, дозволяючи транспорту проходити КПП у русі, без повної зупинки.
• Безперервність роботи (Duty Cycle 100%): Обладнання розраховане на роботу в інтенсивному режимі нон-стоп. Навіть у ранкові години пік на великих паркінгах чи логістичних хабах, коли трафік йде суцільним потоком, механізм не перегрівається і не потребує пауз на теплове охолодження.

Для монтажної компанії ці чотири фактори зводяться до єдиного бізнес-результату: система працює стабільно одразу після пусконалагодження і не генерує неоплачуваних сервісних виїздів через «зависання» автоматики чи розсинхронізацію з камерами під навантаженням.

Фізика захисту: Vario-Flansch та VarioBoom

На комерційних паркінгах, логістичних терміналах та промислових КПП наїзд автомобіля на стрілу шлагбаума — це не ймовірність, а лише питання часу. У класичних виконавчих пристроях кінетична енергія від удару по стрілі передається через вал безпосередньо у редуктор. Результат завжди однаковий: заклинювання механізму, паралізований проїзд, екстрений виїзд монтажної бригади та дорогий капітальний ремонт (який часто стає предметом суперечок із замовником).

Інженери Magnetic вирішили цю проблему апаратно, інтегрувавши систему захисту від вандалізму та ДТП на рівні механіки. Конструкція шлагбаума (вага якої становить 40 кг без урахування стріли) проєктується з розрахунком на збереження найдорожчого елемента — двигуна. Для паркувальних моделей передбачена спеціальна інтегрована опція — захисний відривний фланець Vario-Flansch.

Він застосовується виключно зі стрілами типу VarioBoom (максимальною довжиною до 3,5 метрів). У такій конфігурації стріла кріпиться до валу не жорстко, а через фланцеву систему, яка виступає механічним запобіжником.

Як це працює на об'єкті:

• Поглинання кінетичної енергії: Фланець бере на себе руйнівне навантаження і ламається або деформується першим, фізично відсікаючи передачу енергії удару на внутрішній механізм.
• Збереження редуктора: Завдяки такій розв'язці двигун MHTM™ залишається повністю неушкодженим.

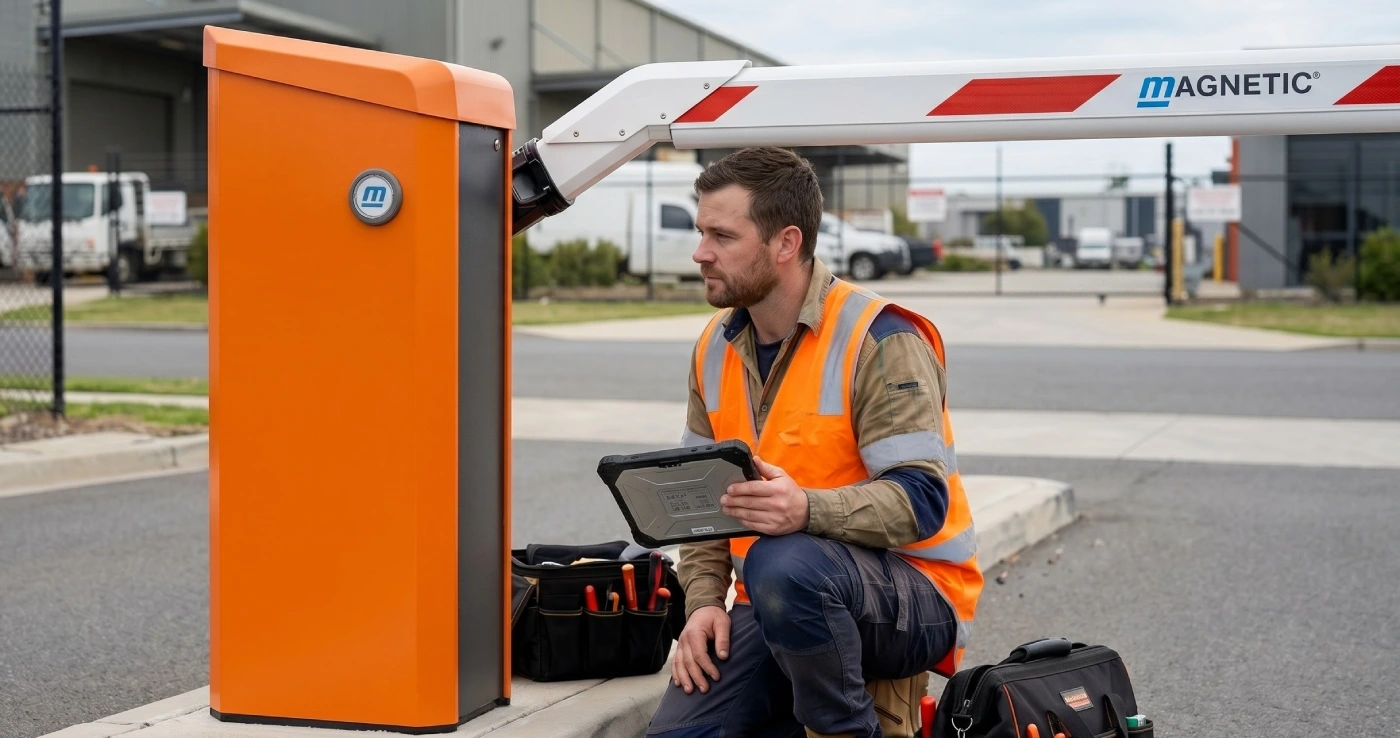

• Швидке відновлення проїзду: Замість демонтажу всієї тумби та відправки її в сервісний центр, відновлення працездатності КПП зводиться до заміни фланця або самої стріли VarioBoom. Це робиться силами одного інженера безпосередньо на об'єкті за лічені хвилини.

Енергоспоживання в умовах нестабільного живлення

В умовах нестабільного електропостачання, забезпечення безперебійної роботи КПП стає окремим інженерним викликом. Класичні шлагбауми з високими пусковими струмами вимагають закладати в кошторис проєкту потужні ДБЖ та масивні батарейні блоки, що суттєво здорожчує загальну вартість системи. Обладнання Magnetic дозволяє системним інтеграторам оптимізувати цю статтю витрат завдяки енергоефективності двигуна MHTM™.

Різниця у швидкодії моделей прямо диктує архітектуру резервного живлення об'єкта:

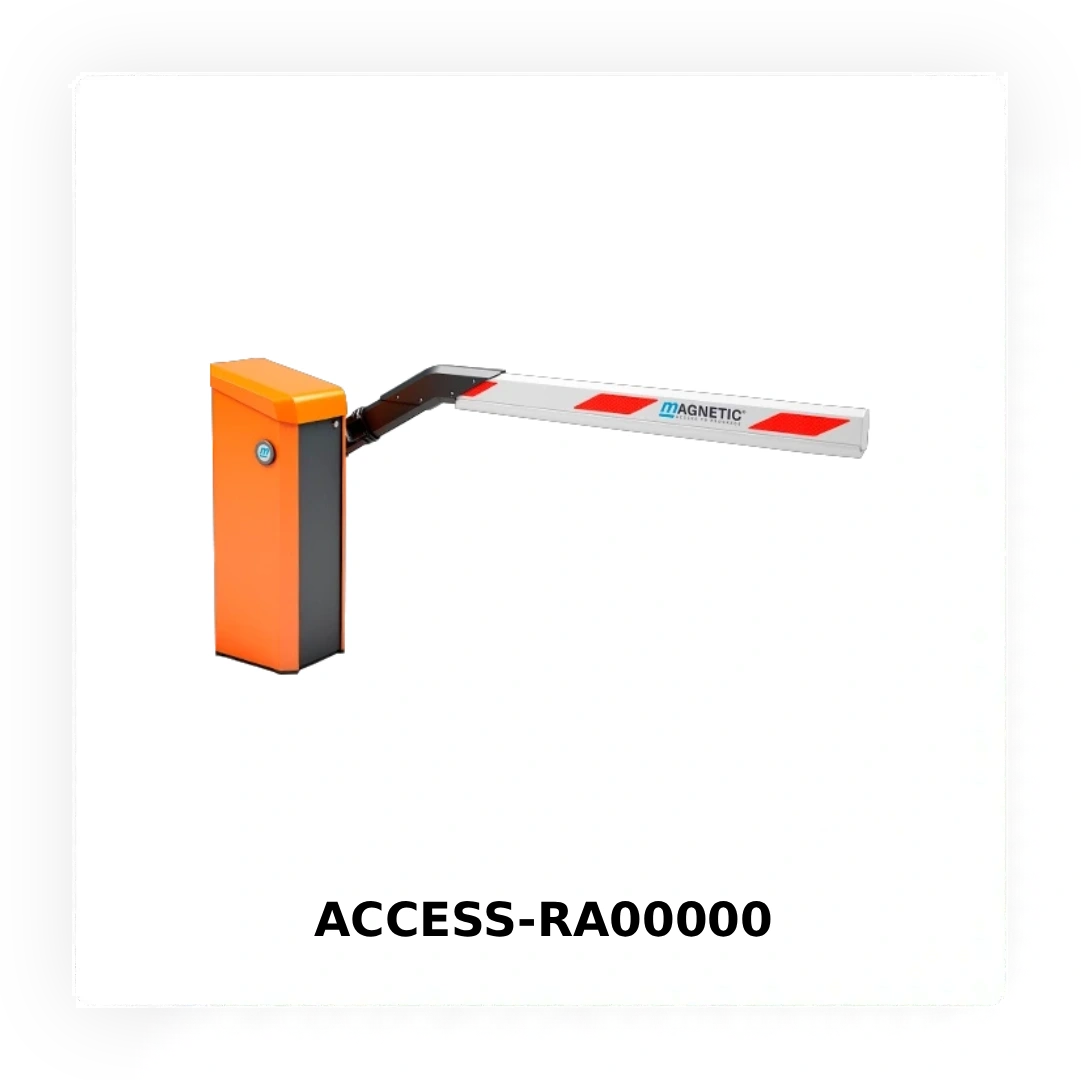

• Базова модель Access (25 Вт): При часі відкриття 2,2 секунди пристрій споживає в робочому режимі всього 25 Вт. Проте при проєктуванні систем резервного живлення (ДБЖ або гібридних інверторів LiFePO4) критично важливо враховувати струм утримання. У режимі очікування контролер не знеструмлює двигун повністю, а підтримує на обмотках струм близько 15 Вт для генерації тепла, що запобігає утворенню конденсату та корозії. Це постійне фонове навантаження (близько 360 Вт·год на добу) має бути обов'язково закладене в розрахунок ємності акумуляторної групи для гарантованої автономії об'єкта.
• Швидкісна версія Access Pro (95 Вт): Для об'єктів із безперервним трафіком, де швидкість відкриття становить 1,3 секунди, системі необхідний потужніший миттєвий крутний момент. Споживання зростає до 95 Вт. Це залишається чудовим показником для електромеханіки такого класу, але вимагає від проєктувальника більш точного розрахунку ємності батарей для забезпечення тривалої автономії в години пік.

Бізнес-вигода: Чітке розуміння цих параметрів дозволяє формувати точніші та конкурентніші комерційні пропозиції. Замість того, щоб закладати надлишкову ємність акумуляторів "із запасом", ви пропонуєте замовнику енергоефективний вузол, який гарантовано відпрацює необхідний час автономії в межах оптимізованого бюджету на інверторно-акумуляторну групу.

Економіка експлуатації

Двигуни MHTM™ мають статус Maintenance-free та заявлений ресурс у 10 000 000 робочих циклів. Для монтажної компанії це означає відсутність потреби в регулярному змащуванні, підтягуванні пружин чи заміні зношених деталей. Система монтується, налаштовується і працює без генерації неоплачуваних сервісних виїздів протягом усього терміну експлуатації.

Для яких об'єктів: Логістичні термінали, платні паркінги, індустріальні парки, масштабні ОСББ та бізнес-центри, де інтенсивність трафіку вимагає 100% робочого циклу обладнання.

Проєктуєте пропускний пункт для об'єкта з високим трафіком? Переходьте до особистого B2B-кабінету VIATEC для швидкого розрахунку та замовлення шлагбаумів Magnetic.

Ваш персональний портал дозволяє:

• Контролювати наявність онлайн: перевіряйте фактичні залишки автоматики та комплектуючих на складі або в дорозі.
• Формувати бюджет миттєво: отримуйте точну вартість обладнання з автоматичним урахуванням вашої персональної знижки інсталятора.
• Бронювати без очікування: комплектуйте замовлення та ставте товар у резерв безпосередньо під час обстеження об'єкта, обминаючи етап дзвінків.

Якщо необхідна консультація щодо інтеграції контролерів з існуючими LPR-камерами або підбір конфігурації зі стрілою VarioBoom — ваш персональний менеджер завжди на зв'язку.
