Ewind EW-EPIS3910SH-8GE: 3 типи PoE та AI Watchdog

Типова комутаційна шафа на сучасному об'єкті відеоспостереження, СКУД чи автоматизації зазвичай створює для інженера два головні виклики: розрізнені стандарти живлення та нескінченні виїзди на сервіс через зависання периферії.

В одному боксі часто мають ужитися споживачі з кардинально різними апетитами:

• чутливі до напруги контролери доступу або бездротові мости (пасивне PoE 12 В чи 24 В);
• стандартні оглядові камери (IEEE 802.3af/at 48 В);
• потужні вуличні поворотні PTZ-камери з обігрівом та ІЧ-підсвічуванням (IEEE 802.3bt до 90 Вт).

Спроба забезпечити це «зоопарком» із зовнішніх блоків живлення, сплітерів та інжекторів захаращує шафу та множить точки відмови. А коли чергова вулична камера підвисає від перепаду напруги чи збою прошивки, фахівцю доводиться витрачати час і кошти на дорогу лише заради того, щоб фізично перезавантажити її по живленню.

Новий керований хмарою промисловий комутатор Ewind EW-EPIS3910SH-8GE усуває обидві ці проблеми в межах одного компактного пристрою. Завдяки підтримці трьох незалежних типів PoE (12/24 В пасивного, 48 В af/at та до 90 Вт bt) він замінює собою цілий набір адаптерів, а вбудований апаратний та хмарний AI Watchdog бере на себе постійний моніторинг ліній і автоматично перезапускає живлення завислого порту без участі монтажника.

Апаратна база, порти та виконання для жорстких умов

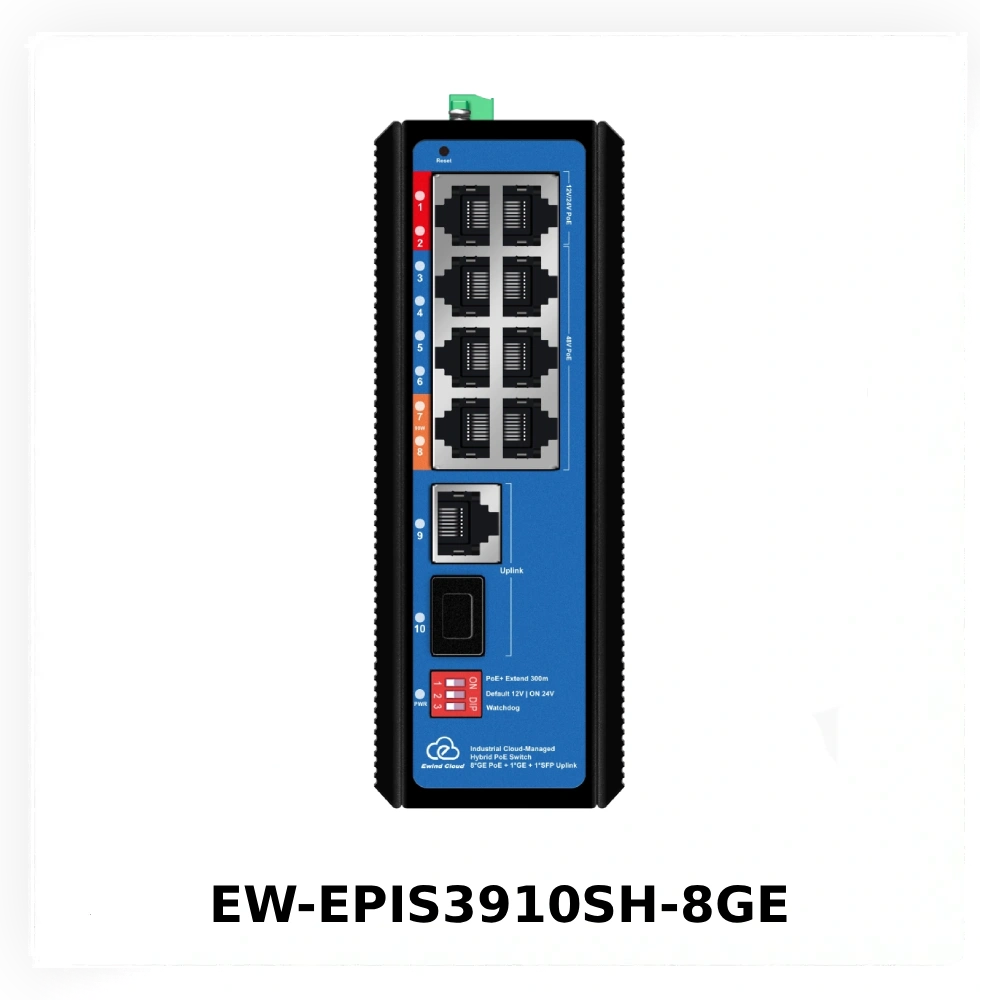

Комутатор Ewind EW-EPIS3910SH-8GE виконано в компактному металевому корпусі з класом пиловологозахисту IP40 та габаритами всього 137 × 117 × 42 мм. Завдяки комплектному кріпленню на стандартну DIN-рейку пристрій органічно стає в промислові щити, вуличні термобокси або телекомунікаційні шафи з високою щільністю монтажу.

Портова формула та мережева продуктивність

Комутатор оснащено 10 фізичними гігабітними інтерфейсами, які забезпечують сумарну комутаційну ємність матриці 20 Гбіт/с зі швидкістю пересилання пакетів 14,88 Mpps:

• 8 × 10/100/1000Base-T(X) RJ45 з підтримкою PoE — для безпосереднього підключення кінцевих пристроїв із підтримкою автовизначення швидкості та розпаювання MDI/MDI-X;
• 1 × 100/1000Base-T RJ45 Uplink — виділений мідний магістральний порт для підключення відеореєстратора (NVR), маршрутизатора або локального шлюзу без витрати корисних портів PoE;
• 1 × 1000Base-X SFP-слот — оптичний інтерфейс для підключення одномодових чи багатомодових модулів, що дозволяє виносити лінію зв'язку на кілометри або підключати комутатор до ядра мережі.

Розмір таблиці MAC-адрес становить 8K, об'єм буферної пам'яті — 2 Мб, а також реалізовано підтримку Jumbo Frame до 10K, що забезпечує стабільну передачу важких 4K/8K відеопотоків без втрати кадрів і затримок.

Подвійне промислове живлення (DC 9–57V)

Живлення комутатора організовано з урахуванням високих вимог до безвідмовності. На верхній панелі реалізовано два типи підключення у широкому діапазоні вхідної напруги DC 9–57V:

1. Промислова 5-контактна клемна колодка типу Phoenix (V1+, V1-, V2+, V2-, FG) — дозволяє під'єднати резервоване живлення від двох незалежних джерел (наприклад, основного блока живлення та акумуляторного резерву/ДБЖ).
2. Стандартний роз'єм DC Jack (5,5 × 2,5 мм) — для швидкого підключення зовнішнього адаптера живлення без монтажу клем.

Власне споживання пристрою в режимі очікування не перевищує 10 Вт, а повне навантаження комутатора з урахуванням усіх підключених споживачів сягає до 120 Вт (при роботі від напруги до 24 В) або до 200 Вт (при живленні понад 24 В).

Захист промислового рівня та робочі температури

Пристрій адаптовано для роботи в польових і виробничих умовах без примусової вентиляції (концепція Fanless на ребристому тепловідвідному корпусі):

• Екстремальний температурний діапазон: стабільна працездатність при температурах від −40…+75 °C та вологості 5–90 %.
• Грозозахист та імпульсні перенапруги: захист ліній передачі даних від грозових розрядів до 6 кВ (форма хвилі 8/20 мкс).
• Електростатичний захист (ESD): сертифіковано за IEC61000-4-2 на контактний розряд ±8 кВ та повітряний розряд ±15 кВ.
• Повна відповідність нормам електромагнітної стійкості IEC61000-4 (EFT, Surge, RS), що нівелює наведення від поруч розташованих силових ліній, магнітних пускачів та двигунів.

Гібридне PoE — один комутатор замість трьох окремих підсистем

Найбільший головний біль інсталятора на комбінованих об'єктах — неоднорідність споживачів. Зазвичай кошторис змушує закладати стандартний мережевий комутатор під камери, окремий блок живлення 12 В для СКУД чи домофонії, інжектор 24 В для бездротового моста та дорогий зовнішній блок живлення або Hi-PoE інжектор під швидкісну поворотну камеру.

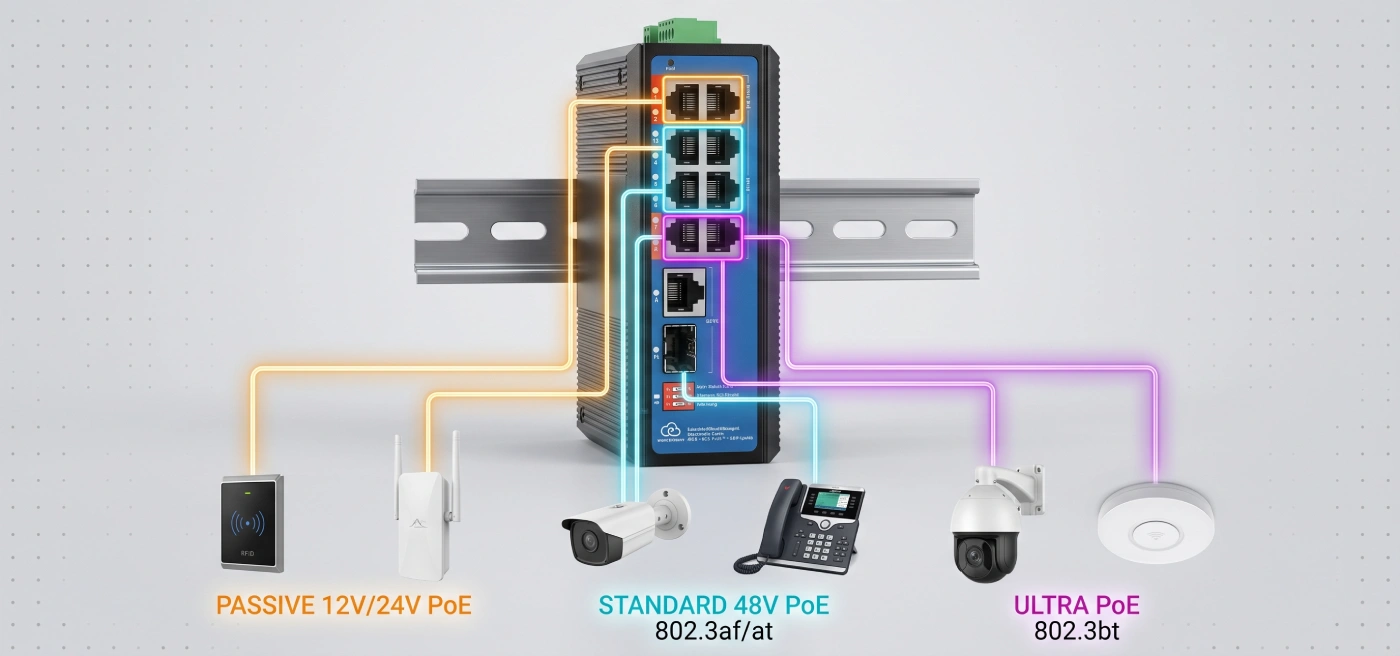

В Ewind EW-EPIS3910SH-8GE цю проблему вирішили кардинально: 8 портів розподілені на три окремі технологічні зони живлення, що перетворює один пристрій на універсальний хаб енергорозподілу.

Порти 1–2: Пасивне живлення 12 В / 24 В (Non-standard PoE)

• Технічні параметри: режим 12 В забезпечує вихідну потужність до 9,6 Вт, а режим 24 В — до 19,2 Вт (розпаювання живлення: контакти 4/5 +, 7/8 -).
• Практична та бізнес-цінність: Повна відмова від зовнішніх низьковольтних БЖ та понижувальних DC-DC перетворювачів на DIN-рейці. Інсталятор може під'єднати контролер доступу, кодову клавіатуру, датчик розбиття, виконавче реле або бездротовий міст прямо по витій парі. Це економить корисний об'єм комутаційного боксу, знижує витрати на додаткові аксесуари та робить щит надійним через відсутність зайвих з'єднань.

Порти 3–6: Класичний промисловий стандарт IEEE 802.3af/at (48 В)

• Технічні параметри: стандартне узгоджене живлення 48 В з автовизначенням. Базова потужність становить 15,4 Вт (802.3af), максимальна пікова — до 30 Вт на порт (802.3at) по жилах 1/2 (+) та 3/6 (-).
• Практична та бізнес-цінність: Основна робоча зона комутатора. Сюди підключається стандартна периферія: купольні та циліндричні IP-камери з підсвічуванням, IP-інтеркоми, SIP-телефони або офісні точки доступу. Завдяки протоколу безпечного узгодження випадково спалити мережеву карту підключеного комп'ютера чи принтера неможливо: напруга на лінію подається лише після підтвердження PoE-класу приймачем.

Порти 7–8: Ультрапотужний стандарт IEEE 802.3bt (до 90 Вт)

• Технічні параметри: одночасна передача живлення по всіх чотирьох кручених парах (1/2 +, 3/6 -, 4/5 +, 7/8 -) із сумарною віддачею до 90 Вт на кожен канал.
• Практична та бізнес-цінність: Запас енергії для найвибагливіших навантажень. Швидкісні вуличні PTZ-камери зі склоочисниками, лазерною підсвіткою та термокожухами в морозний період виходять далеко за ліміт 30 Вт. EW-EPIS3910SH-8GE дозволяє живити їх без окремого силового кабелю 220 В на стовпі. Крім того, ці порти повністю готові до новітніх стельових точок доступу Wi-Fi 6E та Wi-Fi 7 із декількома радіомодулями.

Апаратні DIP-перемикачі: швидкий запуск на об'єкті

Коли немає часу або доступу для налаштування через браузер, основні сервісні режими комутатора активуються фізичними перемикачами прямо на передній панелі:

• Селектор 12V / 24V: миттєвий вибір вихідної напруги для портів 1–2.
• AI Watchdog: апаратне увімкнення моніторингу працездатності периферії.
• Extend Mode (до 300 м): подовження дистанції передачі живлення та лінку до 300 метрів (проти стандартних 100 м), що знімає потребу в проміжних репітерах на довгих лініях периметра.

Хмарне керування Ewind Cloud — скорочення витрат на обслуговування (OPEX)

Для обслуговування комутаторів сервісній компанії більше не потрібні виділені статичні білі IP-адреси, складне прокидання портів або підняття VPN-тунелів до кожного вузла. Модель EW-EPIS3910SH-8GE «з коробки» інтегрована у хмарну екосистему Ewind Cloud, доступну через вебпанель або мобільні застосунки для iOS та Android.

Хмарна топологія та інтеграція з ONVIF

Комутатор автоматично сканує мережу за протоколом ONVIF. Він самостійно виявляє підключені IP-камери та сумісні пристрої, після чого в мобільному застосунку чи веббраузері будується наочна деревоподібна схема мережі із зазначенням конкретного порту, IP-адреси та статусу кожного підключення. Інженеру або клієнту не потрібно тримати в голові схему кросування — реальний стан об'єкта видно на одному екрані.

AI Watchdog: автоматичне самовідновлення без виїзду майстра

Зависання вуличних камер через стрибки напруги, переповнення буфера або збої прошивки — класична проблема безпеки. Зазвичай вона вирішується відправкою фахівця на об'єкт лише для фізичного пересмикування кабелю живлення, що спалює робочий час і гроші компанії.

Функція PoE Watchdog автоматизує цей процес:

• Комутатор у фоновому режимі перевіряє активність підключеного обладнання.
• У разі відсутності відповіді протягом заданого періоду система класифікує пристрій як завислий.
• Живлення на відповідному порті автоматично скидається на кілька секунд, виконуючи холодний апаратний перезапуск кінцевого обладнання.

Дистанційне адміністрування та розклад живлення (PoE Scheduling)

• Перезавантаження порту в один клік: якщо потрібно примусово скинути живлення конкретної камери чи точки доступу, оператор може зробити це дистанційно зі смартфона за кілька секунд.
• Енергоменеджмент і моніторинг навантаження: у хмарі відображається точне поточне енергоспоживання кожного порту у ватах, що дає змогу бачити пікові навантаження та запобігати перевищенню загального ліміту потужності.
• PoE-розклад: комутатор дозволяє гнучко налаштовувати графік подачі живлення на окремі порти (наприклад, автоматично вимикати гостьові точки доступу Wi-Fi або офісну периферію в неробочий час чи вихідні дні для економії електроенергії та підвищення безпеки).
• Миттєві сповіщення про аварії: при обриві лінку, різкому зростанні навантаження або знеструмленні порту адміністратор негайно отримує повідомлення на телефон.

Сценарії застосування та замовлення

Завдяки комбінації трьох класів живлення, оптичного аплінка та хмарного стека керування, Ewind EW-EPIS3910SH-8GE вирішує завдання там, де стандартні офісні комутатори або звичайні промислові некеровані моделі створюють компроміси.

• Комплексні системи безпеки та периметральний контроль. На одному вузлі легко поєднуються важка швидкісна PTZ-камера з потужним підігрівом на в'їзді (порти 7–8, до 90 Вт BT), стандартні оглядові IP-камери фасаду (порти 3–6, af/at) та контролер зчитувача шлагбаума або кодова панель СКУД на 12 В / 24 В (порти 1–2). При цьому відстань до віддалених камер огорожі завдяки режиму Extend може сягати 300 метрів без проміжних повторювачів.
• Компактні вуличні термобокси та шафи на опорах. В обмеженому об'ємі вуличного боксу кожен додатковий блок живлення займає дефіцитне місце та створює надлишкове тепловиділення. EW-EPIS3910SH-8GE живиться від одного джерела DC 9–57V із резервуванням по двох лініях через клемник Phoenix, роздаючи всі потрібні типи напруги в периферію та виводячи магістраль в оптику через SFP.
• Територіально розподілені об'єкти (АЗС, склади, філії ритейлу). Ключова цінність тут — зниження операційних витрат (OPEX). Інтеграція з платформою Ewind Cloud та робота алгоритму AI Watchdog виключають платні виїзди монтажних бригад для банального перезавантаження завислих камер або точок доступу. Усі проблеми усуваються автоматично або в один клік у мобільному застосунку зі смартфона.
• Сучасні офіси та сегмент HoReCa. Потужності портів IEEE 802.3bt (до 90 Вт) достатньо для живлення новітніх двох- та тридіапазонних точок доступу Wi-Fi 6E та Wi-Fi 7, тоді як порти 12/24V можуть живити панелі бронювання переговорних, датчики або домофонні системи.

Ewind EW-EPIS3910SH-8GE змінює звичний підхід до проєктування слабкострумових вузлів. Це не просто мережевий світч, а універсальний інтелектуальний енергохаб, який:

• позбавляє проєкт від скупчення різнорідних адаптерів, знижувальних плат та інжекторів;
• гарантує стабільну роботу в діапазоні температур від −40…+75 °C та захист від імпульсних перенапруг до 6 кВ;
• надає повну видимість топології мережі та віддалений контроль живлення через хмару Ewind Cloud без виділених білих IP-адрес.

Для інсталятора та інтегратора це означає більш охайний монтаж, зниження ризику відмов і відчутне скорочення витрат на гарантійне обслуговування об'єкта.
