Ewind EW-PIS2710M-8FE: для об'єктів, де мережа не має права зупинятися

Поза межами офісу мережеве обладнання живе за іншими правилами. Неопалюваний бокс на КПП, шафа біля воріт логістичного терміналу, щит на підстанції, гермобокс на щоглі — за рік температура тут проходить діапазон у сто градусів, поряд працюють двигуни й силові кабелі, а живлення приходить з перебоями.

Офісний PoE-комутатор у таких умовах рідко виходить з ладу одразу. Він починає «моргати»: камери перезавантажуються, реєстратор пише розриви, замовник телефонує, інсталятор їде на об'єкт. Кожен такий виїзд з'їдає маржу проєкту, який уже здано й оплачено.

Чому це питання загострилося саме зараз?

Об'єкти дедалі частіше живляться від інверторів і акумуляторів. Комутатор має переживати перемикання джерел без просідання PoE — інакше після кожного відключення частина камер піднімається довше, ніж потрібно, а частина не піднімається взагалі.

Паралельно змінилася периферія. Поворотні PTZ-камери, багатоабонентські виклики, вуличні точки доступу споживають більше, ніж класичні 15,4 Вт на порт. Некерований комутатор розводить такий набір наосліп: бюджет розподіляється за фактом підключення, і при старті системи частина пристроїв живлення просто не отримує.

Один комутатор на весь сегмент об'єкта

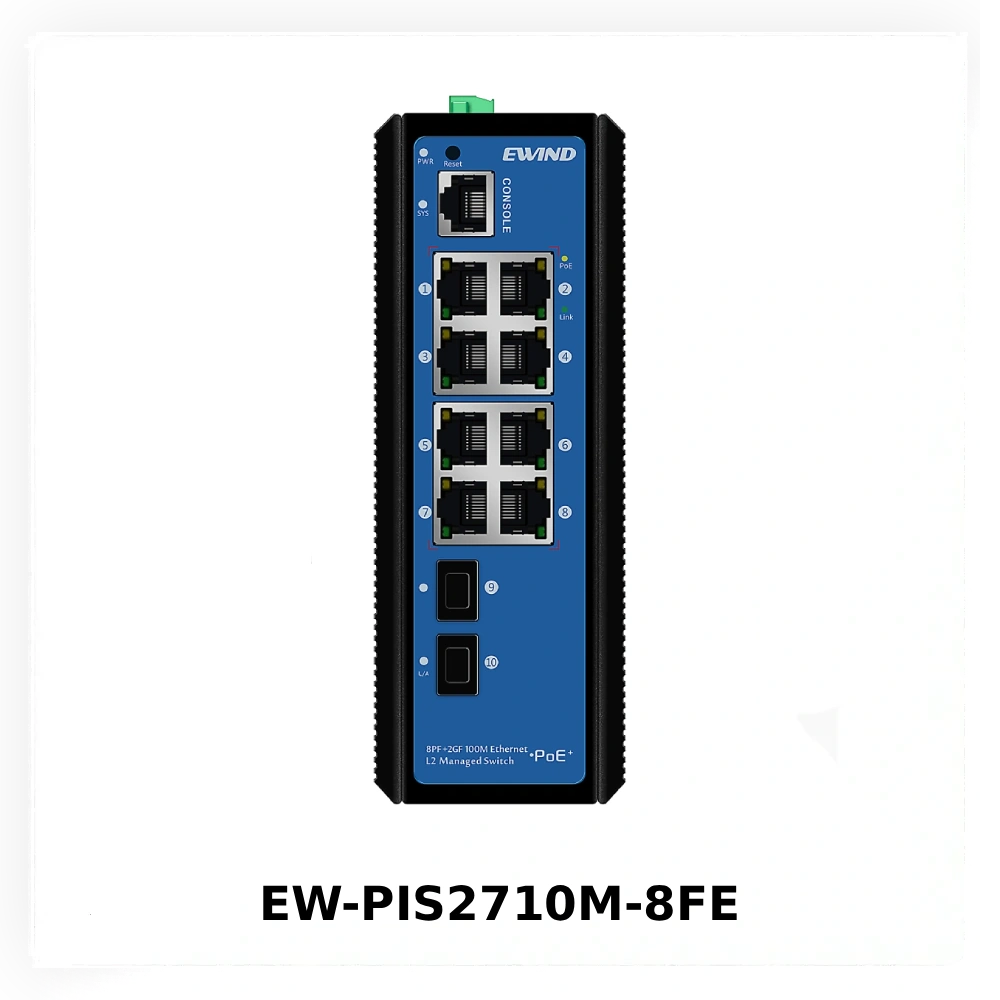

EW-PIS2710M-8FE від EWIND — 10-портовий керований промисловий PoE-комутатор рівня L2+ для DIN-рейки:

• 8 мідних портів 10/100Base-TX з PoE (802.3af/at), до 30 Вт на порт;
• 2 гігабітні слоти 1000Base-X SFP для магістралі та uplink;
• комутаційна матриця 5,6 Гбіт/с, швидкість пересилання 4,17 Mpps.

Порти доступу тут саме 100 Мбіт/с — усвідомлений компроміс класу. Для IP-камери, датчика чи точки доступу цього вистачає з запасом, а гігабіт потрібен там, де сходиться весь трафік: саме там стоять два SFP-слоти. Оптика знімає з проєкту головний обмежувач — довжину лінії: до 2 км по багатомодовому волокну і до 120 км по одномодовому. Для периметра складу, кар'єру чи кількох корпусів заводу це різниця між однією мережею і трьома окремими сегментами з власними шафами.

Керований PoE: контроль замість здогадок

Пристрій автоматично розпізнає обладнання за стандартом af/at і подає живлення тільки на сумісні пристрої. Далі починається керована частина, якої немає в простіших моделях:

• Розподіл бюджету по портах. Потужність закладається на етапі налаштування, а не з'ясовується під час пусконалагодження.
• Пріоритети портів. Якщо потужності бракує, під живленням лишаються критичні вузли, а не випадкові.
• Затримка старту. Пристрої піднімаються послідовно, без пікового навантаження в момент подачі напруги. Саме ця функція найчастіше закриває проблему «після відключення половина камер не піднялася».
• Розклад і статус по кожному порту. Плановий перезапуск камери о четвертій ранку замість виїзду бригади; споживання кожного порту видно дистанційно.

Максимум на порт — 30 Вт, сумарний апаратний PoE-бюджет комутатора становить 120 Вт. Для його забезпечення достатньо промислового блоку живлення 48V/120W.

Використання потужнішого БЖ на 240 Вт можливе для створення резерву надійності самого джерела, але важливо пам'ятати, що воно не збільшить ліміт потужності, яку здатен видати комутатор.

Відмовостійкість: мілісекунди на відновлення

Комутатор підтримує протоколи резервування STP/RSTP/MSTP, а також індустріальний протокол G.8032 (ERPS), які забезпечують швидке відновлення зв'язку в разі відмови магістралі із загальним часом збіжності до 50 мс.

Практичний зміст цієї цифри простий: при обриві магістралі відеопотік не встигає розсипатися, реєстратор не фіксує розрив, оператор не бачить чорних квадратів.

Другий рівень страховки — живлення. Два незалежні входи через 4-контактний промисловий термінал Phoenix, вхідна напруга 48–57 В DC і захист від переплутування полярності, який прямо знижує вартість помилки монтажника на об'єкті.

Керування, трафік і безпека

Рівень L2+ закриває більшість завдань, заради яких зазвичай беруть дорожчий комутатор класу L3:

• Розділити мережу. Відео, технологічний сегмент і гостьовий доступ розводяться по VLAN — до 4000 віртуальних мереж із сегментацією за портом, MAC-адресою або протоколом.
• Підстрахувати магістраль. Кілька фізичних лінків об'єднуються в один логічний канал (LACP): ширший uplink і резервування — обрив одного волокна не зупиняє сегмент.
• Пропустити відео першим. Механізми QoS тримають окремі черги на порту, тож камери не конкурують за смугу з резервним копіюванням чи оновленнями.
• Розвантажити мережу при трансляції. IGMP та MLD Snooping направляють багатоадресний потік лише на ті порти, які його запитали.
• Закрити порт від сторонніх. Прив'язка IP + MAC + VLAN до порту, обмеження кількості MAC-адрес, автентифікація 802.1X через RADIUS, фільтрація ACL, захист від ARP- і DoS-атак, придушення широкомовних штормів.
• Обслуговувати дистанційно. Веб-інтерфейс через HTTPS, CLI через SSH 2.0, SNMP та LLDP, системний журнал і діагностика кабелю. Останнє на практиці найцінніше: побачити деградацію лінії можна з офісу й приїхати на об'єкт уже з рішенням, а не з мультиметром.

Корпус, температура, перешкоди

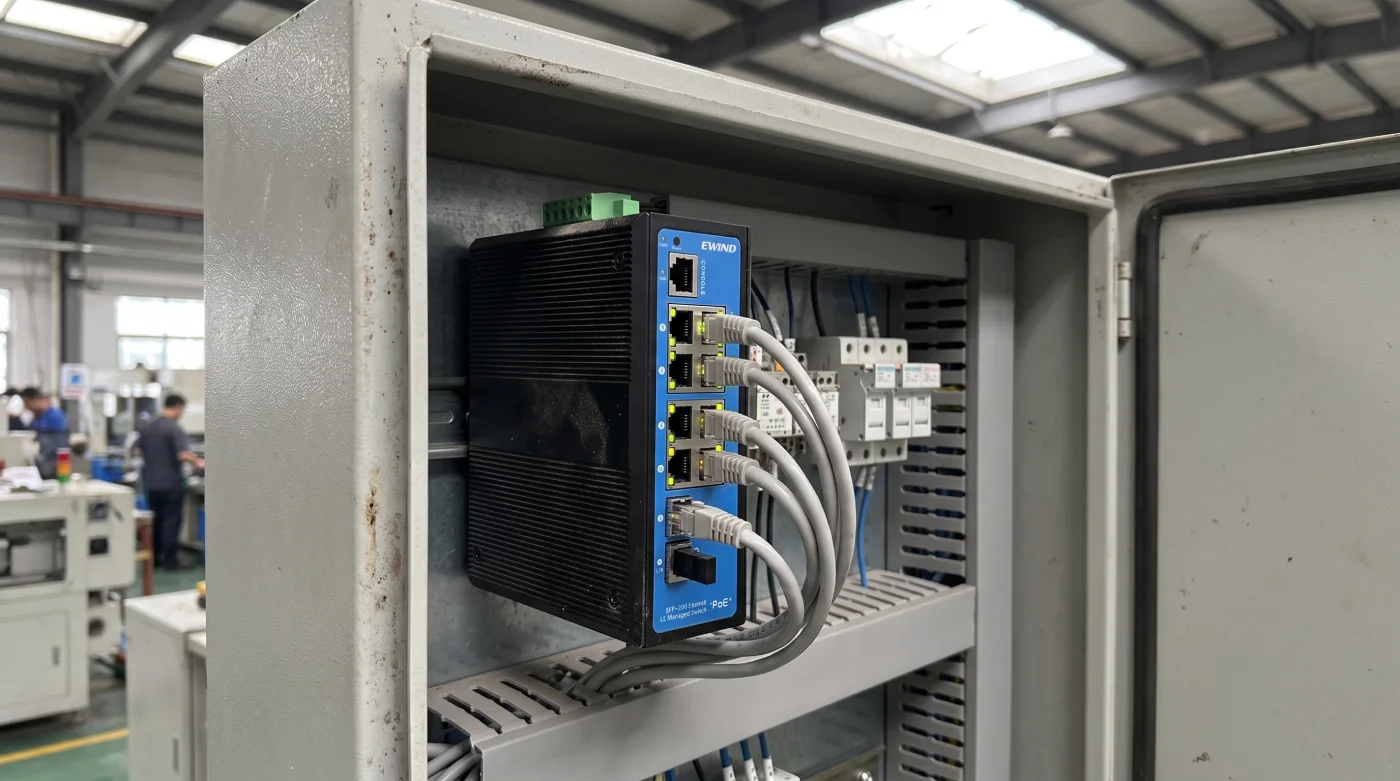

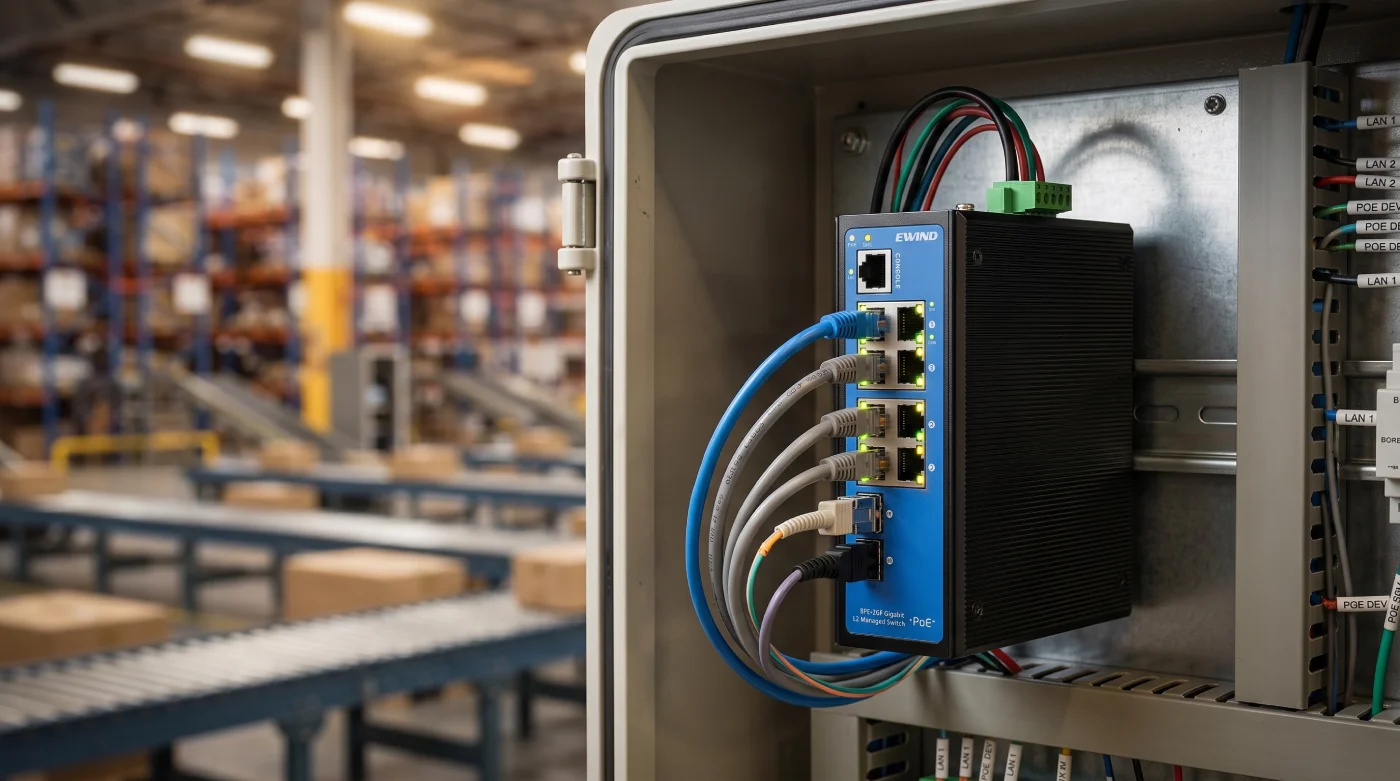

Корпус з алюмінієвого сплаву працює як радіатор — охолодження пасивне, без вентиляторів. Немає рухомих частин, немає накопичення пилу, немає найбільш зношуваного вузла. Клас захисту IP40, монтаж на стандартну DIN-рейку, габарити 154×114×55 мм, вага до 1,3 кг.

Робочий діапазон — від -40 °C до +85 °C при вологості 5–90 % без конденсації. Це дозволяє встановлювати комутатор у вуличний гермобокс без додаткового обігріву, проте при екстремальних температурах (близьких до +85 °C) важливо враховувати загальну тепловіддачу всередині шафи і не навантажувати PoE-бюджет пристрою на максимум.

Окремо — стійкість до перешкод за стандартом IEC 61000-6-2. Грозовий імпульс до 6 кВ — найчастіша причина виходу з ладу обладнання на вуличних лініях. Статичний розряд до ±8 кВ при контактному та ±15 кВ при повітряному: взимку в сухому приміщенні монтажник накопичує заряд, якого достатньо, щоб пошкодити порт при підключенні патч-корда. Імпульсні завади до ±4 кВ по лініях живлення та ±2 кВ по сигнальних — це запуск двигуна, зварювання або перемикання в силовому щиті поруч із шафою.

На яких об'єктах це працює?

Інтегратори систем відеоспостереження — периметр з PTZ- і вибухозахищеними камерами, оптичний uplink на NVR, керований PoE для планових перезапусків.

Інфраструктурні об'єкти — енергетика, залізниця, гірничодобувна галузь, металургія, а також сонячні та вітрові станції, де обладнання стоїть у полі й обслуговується рідко. Тут вибір визначає температурний діапазон і електромагнітна стійкість, а не ціна порту.

Інтелектуальні транспортні системи — світлофорні об'єкти, фіксація порушень, контроль руху на перехрестях і магістралях.

Інсталятори бездротових мереж — живлення вуличних точок доступу з керованим бюджетом і пріоритетами замість некерованого інжектора в шафі.

Що врахувати в кошторисі?

• Блок живлення постачається окремо. Доступні промислові моделі 48V/120W та 48V/240W — вибір залежить від сумарного споживання PoE.
• SFP-модулі також купуються окремо. Тип трансивера підбирається під лінію: багатомод або одномод, одноволоконний чи двоволоконний варіант.
• Розширене керування доступне саме в керованій модифікації — при замовленні варто звірити артикул.

Наступний крок

EW-PIS2710M-8FE доступний до замовлення у VIATEC: актуальні ціни, залишки та партнерські умови — у B2B-кабінеті, наявність комплектів підтверджує менеджер напряму.

Якщо проєкт ще на стадії прорахунку — надішліть схему об'єкта або перелік обладнання. Наші спеціалісти підберуть конфігурацію, порахують PoE-бюджет і допоможуть звести комплект: комутатор, блок живлення потрібної потужності та трансивери під конкретну довжину траси.
