Маркування Hikvision: як читати артикули камер без даташитів

При проєктуванні систем відеоспостереження швидкість і точність складання специфікації безпосередньо впливають на терміни реалізації проєкту. Артикул камери Hikvision — це не просто набір символів, а структурована інженерна матриця, яка відображає технічні, оптичні та апаратні параметри пристрою.

Помилка в одній літері на етапі підбору може призвести до несумісності обладнання на об'єкті. Розуміння логіки маркування дозволяє системним інтеграторам зчитувати апаратний потенціал камери, тип її аналітики та набір інтерфейсів ще до завантаження офіційного даташиту.

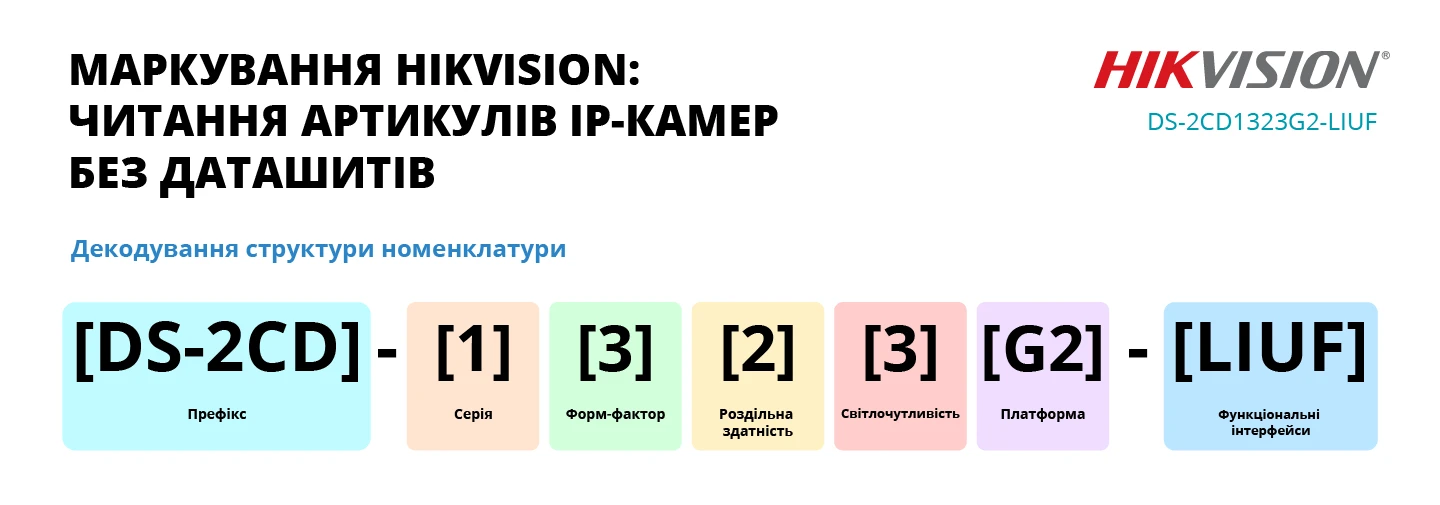

Глобальна формула маркування мережевих IP-камер (DS-2CD / iDS-2CD)

Уся номенклатура підпорядкована єдиній логіці: від префікса до функціональних суфіксів. Розбір класичного артикулу дає повне розуміння пристрою:

Префікси: "DS-" позначає класичні пристрої, тоді як "iDS-" (Intelligent DeepinView) вказує на наявність потужного вбудованого GPU для глибинного аналізу відеоконтенту. Префікс "PT-" маркує спеціалізовані мультисенсорні та панорамні камери.

Тип обладнання: Дволітерний код "CD" після префікса завжди позначає кольорову IP-камеру Hikvision.

Серія (перша цифра): Визначає апаратний рівень:

• "1" — базова лінійка (Value),
• "2" — найпопулярніша лінійка Pro (EasyIP),
• "3" — розширена серія Pro+,
• "5" — проєктні камери Ultra,
• "7" та "8" — флагманські серії DeepinView зі штучним інтелектом.

Форм-фактор (друга цифра): Визначає геометрію корпусу:

• "0" — фіксований циліндр (bullet),
• "1" — фіксований купол (dome),
• "3" — турель (turret), форма якої виключає появу внутрішніх відблисків від ІЧ-підсвічування,
• "6" — циліндр із варіофокальним об'єктивом.

Роздільна здатність (третя цифра): Номінальна кількість мегапікселів сенсора. "2" — це 2 Мп, "4" — 4 Мп, "8" — 8 Мп (4K), "C" — 12 Мп.

Особливості сенсора та світлочутливість: Четверта цифра у маркуванні мережевих камер визначає апаратний рівень світлочутливої матриці та інтеграцію специфічних оптичних технологій. Вона є ключовим маркером того, як камера поводитиметься в умовах недостатнього освітлення:

• "3" — стандартна специфікація світлочутливості сенсора. Вона розрахована на виконання базових завдань відеофіксації.
• "5" — звичайна (conventional) матриця. Цей цифровий індекс найчастіше зустрічається у маркуванні камер серій 4, 5, 7 та 8.
• "6" — сенсор підвищеної світлочутливості класу DarkFighter. Він розроблений спеціально для роботи в умовах критично низького освітлення.
• "7" — індекс використання надчутливого сенсора, що позначає технологію ColorVu. Він забезпечує отримання кольорового зображення навіть за умов критично низького освітлення.
• "8" — флагманська оптична технологія DarkFighterX. Вона передбачає використання подвійного сенсора для максимальної деталізації та чутливості.

Апаратні платформи та еволюція Edge AI

Індекси "G" вказують на покоління чіпсета та вбудовану технологію обробки зображення. Це ключовий маркер інтелектуальних можливостей пристрою:

• Платформа G0: Перше покоління з базовою детекцією руху.
• Платформа G1: Покращений обчислювальний модуль для базової Smart-аналітики, перше покоління технологій ColorVu та AcuSense.
• Платформа G2: Апаратна класифікація об'єктів (AcuSense 1.0), що зменшує кількість хибних тривог, та інтеграція технології ColorVu G2 для кольорового зображення вночі.
• Платформа G3: Покращена фільтрація хибних тривог (AcuSense 2.0 / Motion Detection 2.0), активована за замовчуванням.

Декодування роботизованих (PTZ) та панорамних камер

Швидкісні поворотні камери мають власну систему маркування, адаптовану під параметри оптики та габарити корпусу:

• Ідентифікація лінійок: "DS-2DE" — стандартні PTZ камери (часто з технологією DarkFighter), "DS-2DF" — високотехнологічні швидкісні куполи для великих об'єктів, "DS-2SE" — двосенсорні рішення TandemVu, що поєднують панорамний і поворотний модулі в одному корпусі.
• Розмір корпусу (перша цифра): Діаметр захисного купола у дюймах. Наприклад, "4" позначає універсальні 4-дюймові камери, "7" — професійні 7-дюймові роботи з потужним підсвічуванням.
• Роздільна здатність (друга цифра): Кількість мегапікселів поворотного модуля ("2" — 2 Мп, "4" — 4 Мп).
• Оптичний зум (двозначне число): Вказує на кратність трансфокатора. Наприклад, цифра "25" означає 25-кратне оптичне наближення.

Маркування аналогових камер високої чіткості (TurboHD)

Лінійка DS-2CE базується на стандарті HD-TVI та має специфічне кодування роздільної здатності та чутливості:

• Літери роздільної здатності: "D" відповідає за 1080p (2 Мп), "H" — 5 Мп, "U" — 8 Мп.
• Індекси технології ColorVu: Кольорове зображення вночі позначається літерою "F" у поєднанні з цифрою. "F0" — ColorVu lite, "F3" — повноцінний ColorVu, "F8" — ColorVu vivid.
• Активне стримування (PIR): Аналогові камери серії D8T оснащені апаратними датчиками руху PIR та стробоскопічним світлом для активного відлякування порушників.

Спеціалізовані рішення: Тепловізори та агресивні середовища

Проєктні інсталяції безпеки вимагають розуміння спеціальних лінійок обладнання:

• Тепловізійні камери (DS-2TD): Є біспектральними приладами. Число після дефіса у маркуванні вказує на фокусну відстань термального об'єктива в міліметрах (наприклад, "-6" означає фокусну відстань приблизно 6 мм). Роздільна здатність термального сенсора визначається кодовою позицією (наприклад, "1217" або "2628" для лінійки HeatPro).
• Антикорозійні камери (DS-2XC): Призначені для агресивних середовищ (морські порти, хімічні заводи). Корпуси виконуються з нержавіючої сталі або сплавів зі спеціальним полімерним покриттям (стандарт NEMA 4X).
• Вибухозахищені камери (DS-2XE): Мають надміцні корпуси для встановлення в зонах з ризиком вибуху (ATEX / IECEx сертифікація).

Функціональні суфікси: Словник апаратних інтерфейсів

Суфікси в кінці артикулу розкривають набір фізичних інтерфейсів та інженерних модулів, критичних для інтеграції. Важливо пам'ятати, що одна й та сама літера може мати різне значення залежно від класу пристрою:

• -I: Наявність інтегрованого інфрачервоного (IR) підсвічування.
• -L: Біле світло (White Light LED) або Smart Hybrid Light замість класичного невидимого ІЧ.
• -S: Наявність клемної колодки для підключення зовнішнього мікрофона, динаміка та тривожних датчиків (Sound/alarm I/O).
• -U: Вбудований безпосередньо в корпус камери мікрофон для аудіомоніторингу.
• -Z: Моторизований варіофокальний об'єктив (Motorized Zoom) з можливістю віддаленого фокусування.
• -H: Вбудований апаратний нагрівальний елемент (Heater) для забезпечення роботи при екстремально низьких температурах.
• -W: У фіксованих мережевих камерах означає наявність модуля Wi-Fi, однак у PTZ-камерах ця ж літера означає наявність вбудованого склоочисника (Wiper).
• -D: Для IP-камер позначає відсутність модуля PoE (живлення лише 12 VDC або 24 VAC), а для PTZ-камер — підтримку живлення 12 VDC.
• -Y: Спеціальне антикорозійне захисне покриття корпусу.
• -E: У маркуванні PTZ-камер вказує на підтримку живлення за стандартом PoE/PoE+/Hi-PoE.
• -F: - наявність вбудованого слота для карти пам'яті формату MicroSD.

Ось покроковий інженерний розбір трьох популярних моделей IP-камер Hikvision на основі офіційної структури номенклатури бренду. Це дозволить чітко розуміти можливості пристроїв без відкриття їхніх специфікацій.

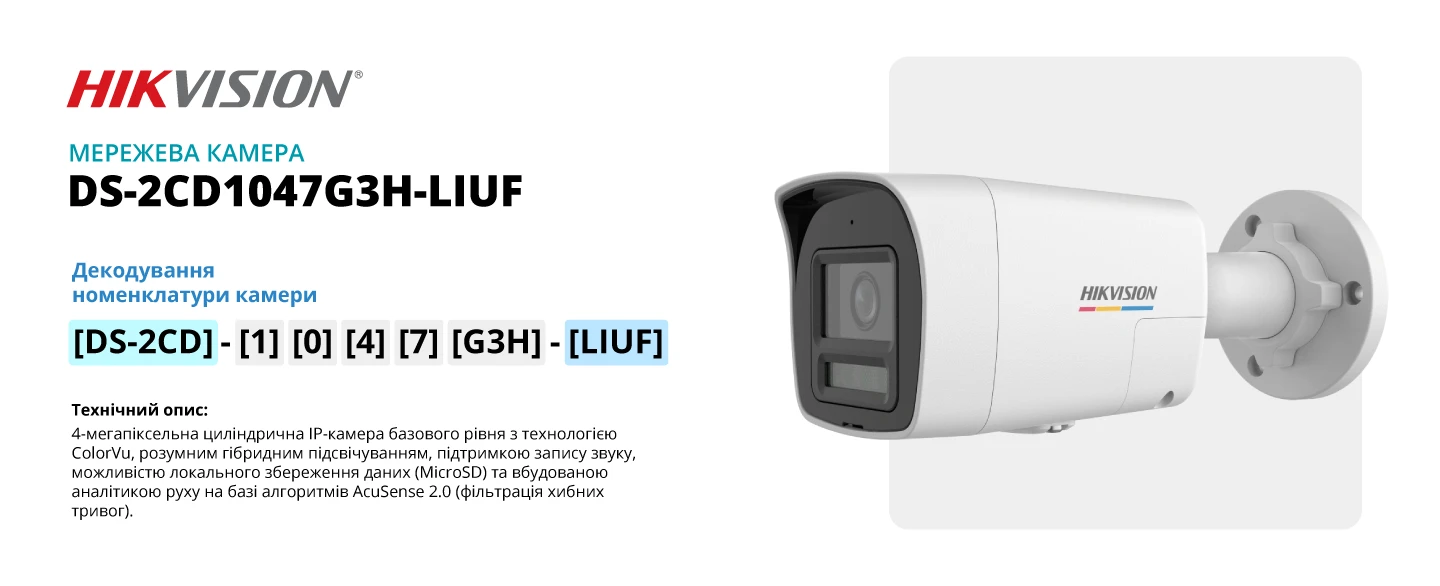

1. Мережева камера Hikvision DS-2CD1047G3H-LIUF

Ця модель розшифровується як циліндрична камера високої роздільної здатності з розширеною світлочутливістю та повним набором вбудованих інтерфейсів:

• DS-2CD — класична кольорова мережева IP-камера Hikvision.
• 1 — серія лініки Value (базовий інженерний рівень, оптимальний для комерційних об'єктів з фіксованим бюджетом).
• 0 — форм-фактор корпусу Bullet (класичний фіксований циліндр для зовнішнього встановлення та контролю периметра).
• 4 — роздільна здатність матриці становить 4 Мп (2560 × 1440).
• 7 — індекс використання високочутливого сенсора (технологія забезпечення кольорового зображення за умов критично низького освітлення).
• G3H — апаратна платформа покоління G3 зі збільшеною стійкістю прошивки та оптимізованими кодеками стиснення (індекс H).
• -LIUF — комплексний суфікс апаратних інтерфейсів на борту:
• L + I — Smart Hybrid Light (інтелектуальне гібридне підсвічування: робота в невидимому ІЧ-діапазоні з автоматичним перемиканням на видиме біле світло у разі тривоги).
• U — вбудований у корпус мікрофон для синхронного запису аудіопотоку.
• F — наявність слота для карт пам'яті MicroSD (локальний архів для резервування зв'язку з системою).

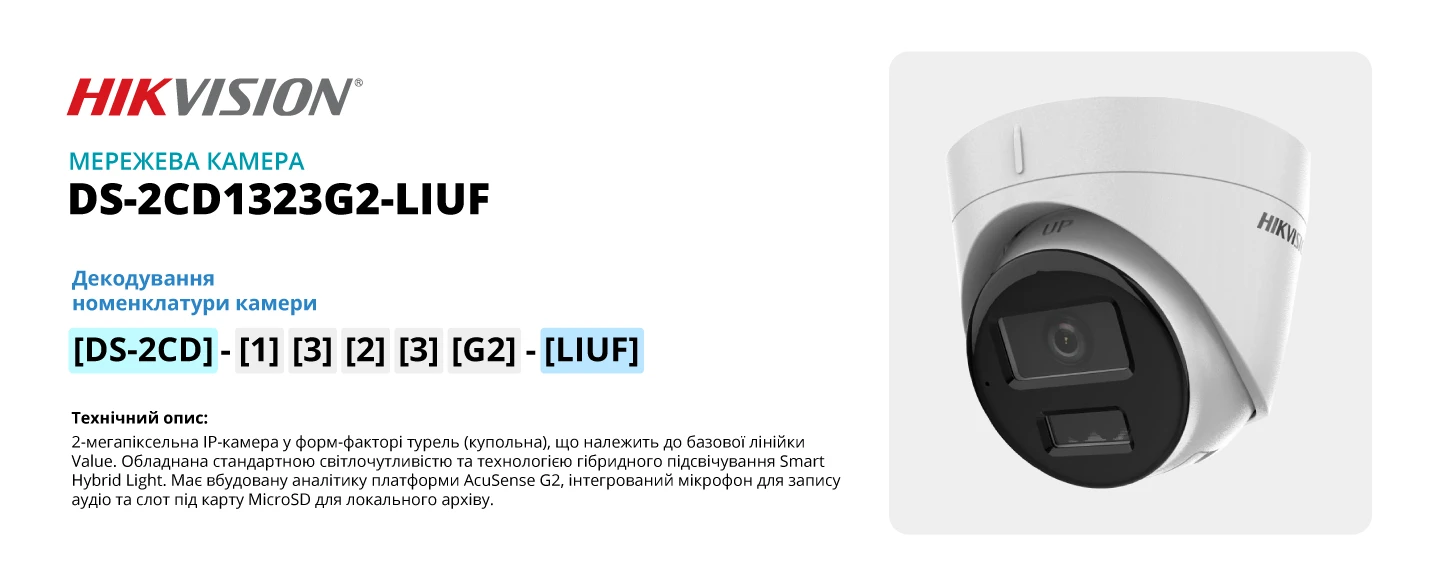

2. Мережева камера Hikvision DS-2CD1323G2-LIUF

Популярне рішення у форм-факторі турелі з базовою роздільною здатністю та вбудованою інтелектуальною аналітикою:

• DS-2CD — мережева IP-камера.
• 1 — серія лінійки Value.
• 3 — форм-фактор корпусу Turret (купольна конструкція типу «турель», що виключає появу внутрішніх відблисків від підсвічування на склі та спрощує регулювання ракурсу).
• 2 — роздільна здатність матриці становить 2 Мп (Full HD, 1920 × 1080).
• 3 — стандартна специфікація світлочутливості сенсора для базових завдань відеофіксації.
• G2 — апаратна платформа другого покоління з підтримкою алгоритмів Motion Detection 2.0 (автоматична класифікація цілей на «людина» або «транспортний засіб» для зменшення кількості хибних тривог).
• -LIUF — ідентичний інтерфейсний стек: інтелектуальне підсвічування Smart Hybrid Light (L+I), інтегрований мікрофон (U) та слот під карту пам'яті MicroSD (F).

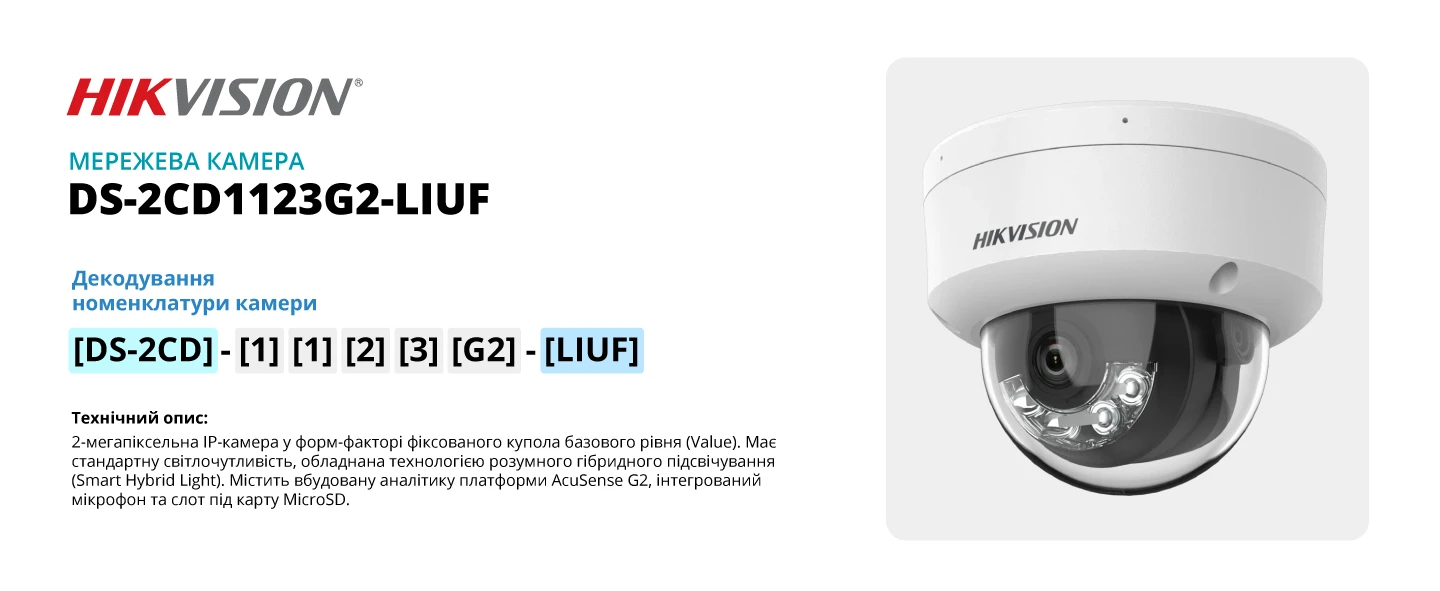

3. Мережева камера Hikvision DS-2CD1123G2-LIUF

Купольна модель зі стандартними оптичними параметрами, розрахована на роботу в зонах із ризиком механічних пошкоджень:

• DS-2CD — мережева IP-камера.
• 1 — серія лінійки Value.
• 1 — форм-фактор корпусу Dome (класичний купол під прозорим захисним ковпаком. Зазвичай такі корпуси мають сертифікат міцності IK10, що є стандартом для захисту від вандалізму на прохідних чи коридорах).
• 2 — роздільна здатність матриці становить 2 Мп (Full HD).
• 3 — стандартна конфігурація світлочутливості сенсора.
• G2 — платформа з підтримкою інтелектуальної фільтрації цілей Motion Detection 2.0 (класифікація людей та авто на рівні процесора камери).
• -LIUF — повний інтерфейсний набір: Smart Hybrid Light (L+I), вбудований мікрофон (U) для моніторингу звуку на об'єкті та слот MicroSD (F) для автономного збереження даних.

Як розуміння номенклатури економить бюджет проєкту?

Помилка в специфікації коштує дорожче, ніж здається: зупинка монтажу, зворотна логістика, перемовини із замовником. Розуміння маркування Hikvision дозволяє інтегратору складати точні специфікації з першого разу — без несумісного обладнання, без прихованих витрат, без виходу за бюджет.
