Маркування Hikvision: як читати артикули відеореєстраторів без даташитів

Правильно підібраний відеореєстратор — це ядро та обчислювальний центр усієї системи безпеки. Від його апаратних можливостей залежить максимальна роздільна здатність запису, кількість кадрів на секунду, можливості розширеної аналітики та глибина відеоархіву. Розуміння маркування (Naming Rule) дозволяє визначити характеристики пристрою крок за кроком, без потреби шукати даташит, та уникнути фатальних помилок при проєктуванні.

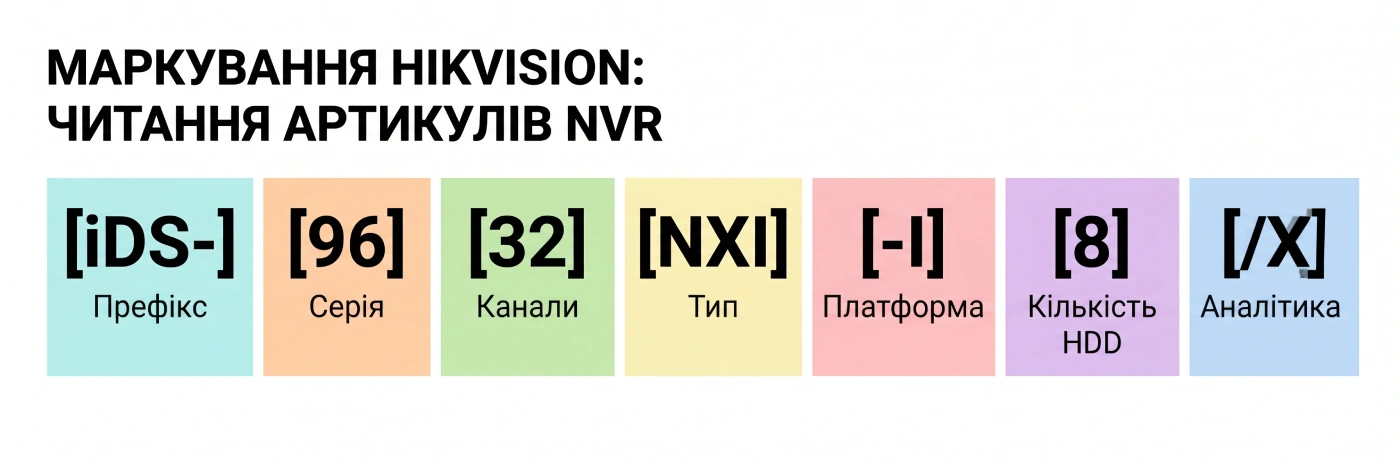

Глобальна формула маркування Офіційна матриця найменувань для відеореєстраторів (NVR) має таку сувору структуру: DS-[Серія] [Канали] [Тип N/NX] [I] - [Платформа] [К-сть HDD] [/PoE-порти] [Дод. функціонал]

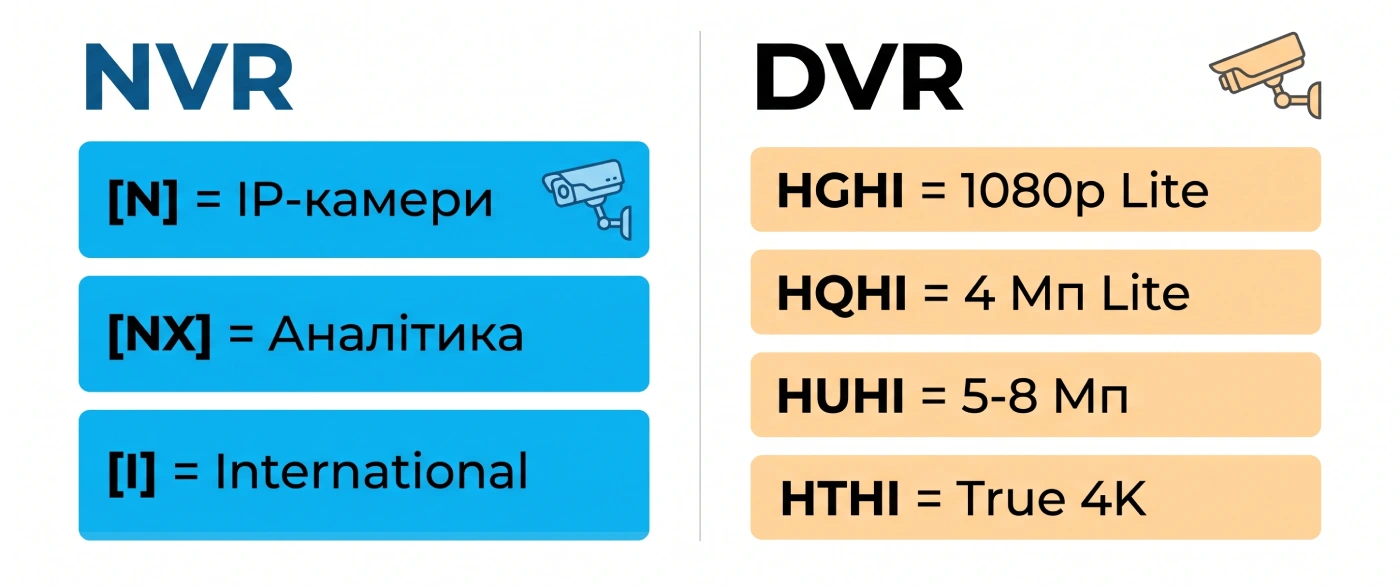

Крок 1. NVR чи DVR? (Тип відеосигналу)

Фундаментальний рівень класифікації базується на технології прийому сигналу.

• Мережеві реєстратори (NVR): Розроблені для IP-камер. В артикулі завжди присутня літера N (наприклад, NI). У мережевих реєстраторах літера N (Network) вказує на роботу з IP-камерами. Якщо пристрій підтримує апаратну аналітику глибокого навчання (AcuSense або DeepinMind), до маркера мережі додається літера X (наприклад, NX). Літера I наприкінці цього блоку завжди є маркером міжнародного ринку (International).
• Гібридні реєстратори (DVR): Розроблені для роботи з аналоговими камерами високої чіткості (TurboHD), сигнал з яких передається по коаксіальному кабелю. Важливою особливістю таких пристроїв є їхня універсальність — вони дозволяють одночасно підключати як аналогові камери, так і додаткову кількість мережевих (IP) камер, об'єднуючи їх в єдину систему. Замість N використовуються суфікси, що регламентують максимальну роздільну здатність аналогового тракту:
             ◊ HGHI: Базова серія для 720p та 1080p у режимі "Lite".
             ◊ HQHI: Оптимальна серія (повноцінні 1080p або 4 Мп Lite).

                   ◊ HUHI: Серія високої чіткості (оцифрування відео з 5 Мп або 8 Мп камер з обмеженою частотою кадрів).
                   ◊ HTHI: Топова лінійка для повноцінної підтримки 8 Мп (True 4K).

Літера I одразу після цих блоків (наприклад, NI) означає "International" — це європейська версія пристрою для міжнародних ринків.

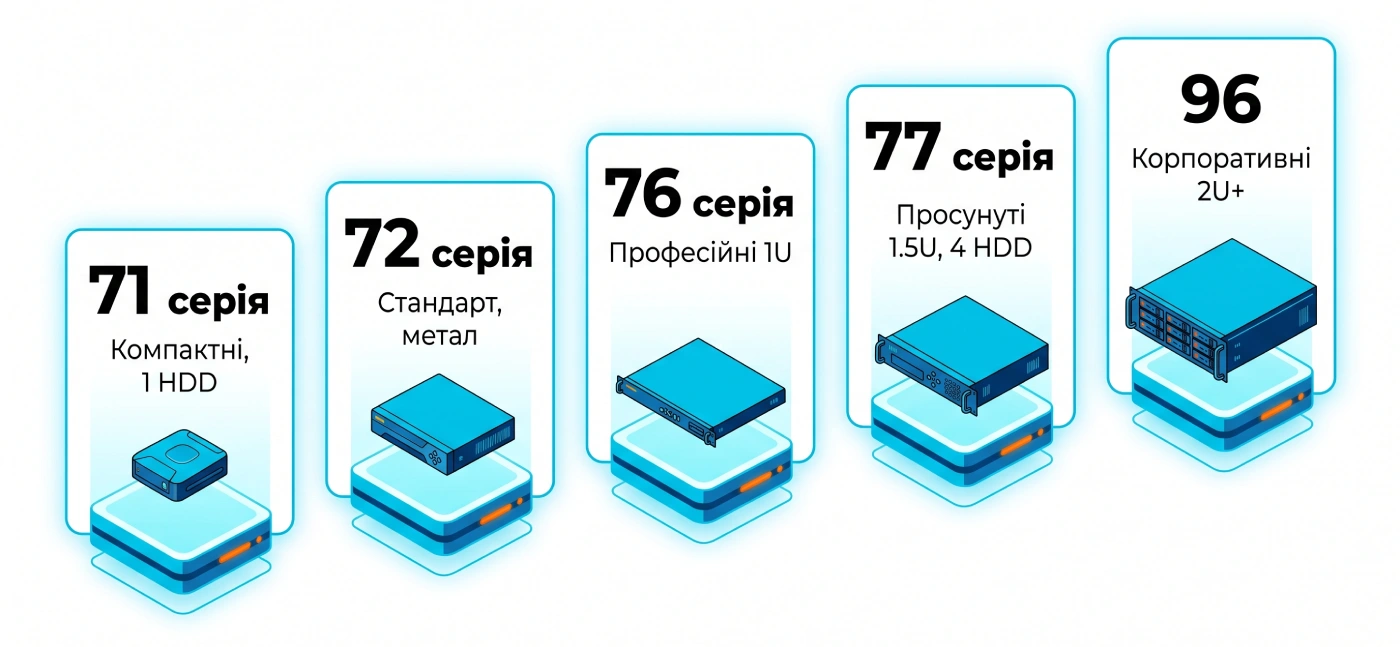

Крок 2. Серія та Форм-фактор (Перші дві цифри)

Цифри після префікса DS- вказують на серію реєстратора, що визначає його фізичні розміри та базовий клас.

• 71 серія: Компактні побутові пристрої в пластиковому корпусі, розраховані на 1 жорсткий диск.
• 72 серія: Стандартна серія в металевому корпусі, найбільш популярна серед гібридних систем.
• 76 серія: Професійний стандарт для систем малого та середнього бізнесу (формат 1U). Зазвичай підтримують 1-2 жорсткі диски.
• 77 серія: Просунуті реєстратори у глибшому корпусі (1.5U) з підтримкою до 4 жорстких дисків (SATA) та резервних мережевих інтерфейсів.
• 96 серія: Потужні проєктні рішення для корпоративного сегменту (корпуси 2U+), що підтримують масиви до 24 HDD та апаратні контролери RAID.

Крок 3. Канальність (Дві цифри після серії)

Цей блок безпомилково вказує на максимальну кількість каналів відео, які здатен обробляти реєстратор.

• Стандартні значення: 04, 08, 16, 32,64, 128, 256.

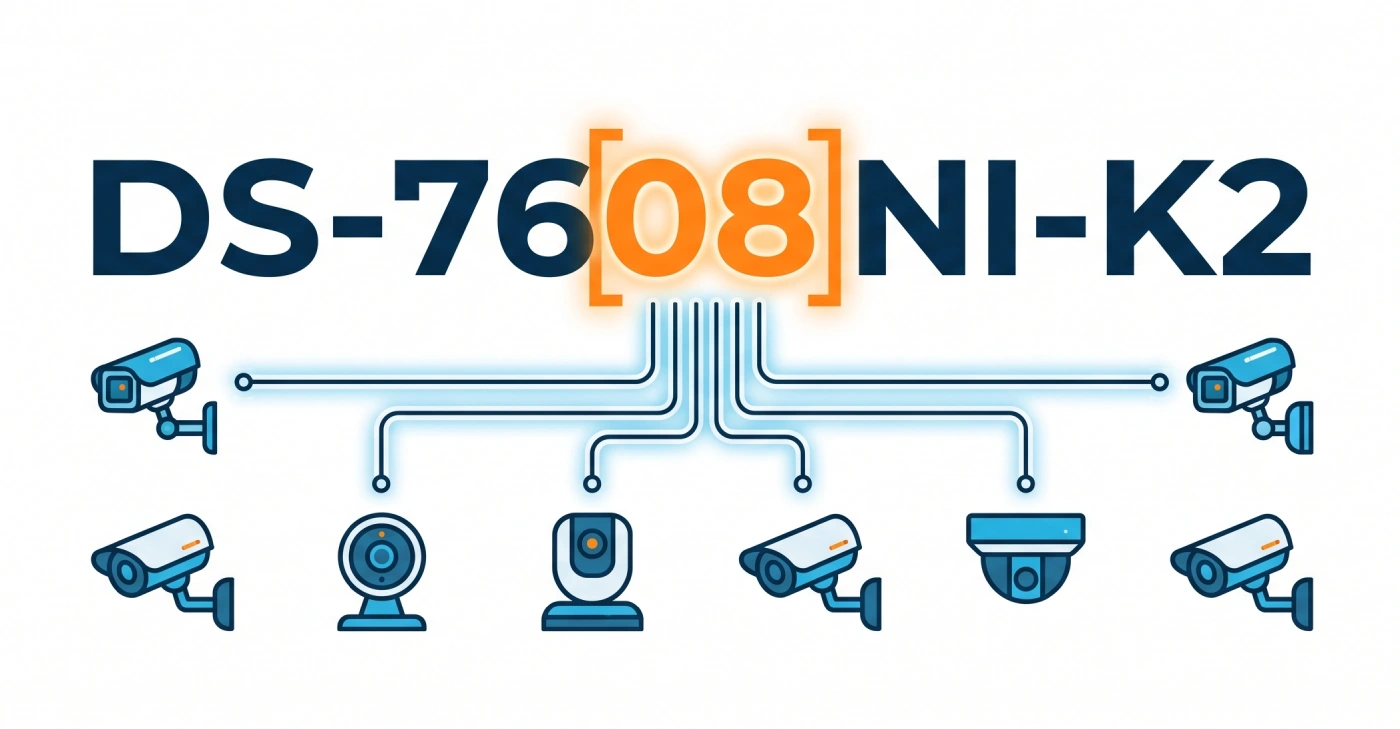

• Наприклад, артикул DS-7608NI-K2 вказує на те, що NVR здатний прийняти потоки рівно від 8 IP-камер. Програмно розширити цей ліміт неможливо.

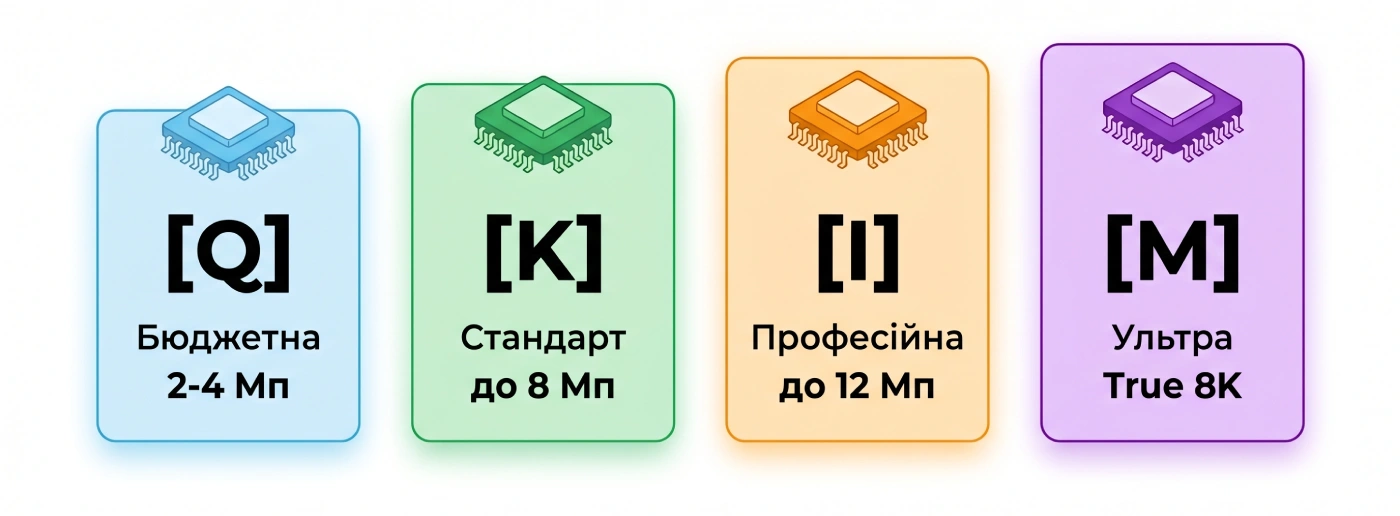

Крок 4. Платформа / Процесор (Суфікс після "NI-" або "NXI-")

Це найважливіший параметр, який визначає обчислювальну потужність процесора та ліміти апаратного декодування відеопотоку.

Це найважливіший параметр, який визначає обчислювальну потужність процесора та ліміти апаратного декодування відеопотоку.

• Суфікс Q (Entry Level): Бюджетні процесори початкового рівня. Їхні можливості жорстко залежать від самої серії реєстратора:
             ◊     У найдоступніших моделях (наприклад, DS-7108NI-Q1) підтримується запис до 6 Мп, а вивести на локальний монітор пристрій зможе лише 1 канал у 6 Мп (або 2 канали у 4 Мп, 4 канали у 1080p).
             ◊     У старшій базовій лінійці (наприклад, DS-7608NI-Q1) реєстратор вже підтримує запис до 8 Мп, а ресурсу декодування вистачить, щоб вивести 1 канал у 8 Мп, 3 канали у 4 Мп або 6 каналів у 1080p (при стандартній частоті кадрів).
• Суфікс K (Standard): Наймасовіша серія на ринку. Сучасні NXI-K реєстратори (наприклад, DS-7604NXI-K1 чи DS-7616NXI-K2) підтримують запис із роздільною здатністю до 12 Мп. З вимкненою відеоаналітикою вони здатні декодувати 2 канали у 12 Мп або 3–4 канали у 8 Мп. Якщо ж активувати інтелектуальні функції (AI on), ресурс декодування трохи знижується (наприклад, 1–2 канали у 12 Мп або 2–3 канали у 8 Мп), а решта камер відображатимуться у додатковому потоці (субпотоці).
• Суфікс I (Pro Range) та моделі Vpro: Професійна серія для складних завдань і великих масивів камер (зокрема потужні моделі лінійок 7732 чи 7764). Топові пристрої цієї лінійки (наприклад, DS-7632NXI-I2/Vpro) здатні приймати надважкі відеопотоки з роздільною здатністю до 32 Мп та декодувати до 32 каналів у форматі 1080p одночасно. Окрема особливість індексу Vpro — це підтримка передової технології AcuSeek. Вона дозволяє здійснювати інтелектуальний пошук цілей та подій за текстовим описом (free text search) у відеоархіві.
• Суфікс M (Ultra / True 8K): Важливо розрізняти платформи для NVR та DVR. Якщо в мережевих NVR літера M — це новітня ультра-платформа для True 8K (до 32 Мп), то в гібридних реєстраторах (DVR) серія M (наприклад, у суфіксі M1/S) має інше значення. Вона означає апаратну підтримку технології Motion Detection 2.0 (класифікація об'єктів «людина/транспортний засіб») на всіх аналогових каналах.

Абсолютна вимога сумісності: якщо підключити вісім 4K-камер до реєстратора серії K і спробувати вивести всі вісім каналів на монітор у головному потоці, екран миттєво видасть помилку "No Resource" (Недостатньо ресурсів декодування). Для таких завдань безальтернативно необхідна серія I або M.

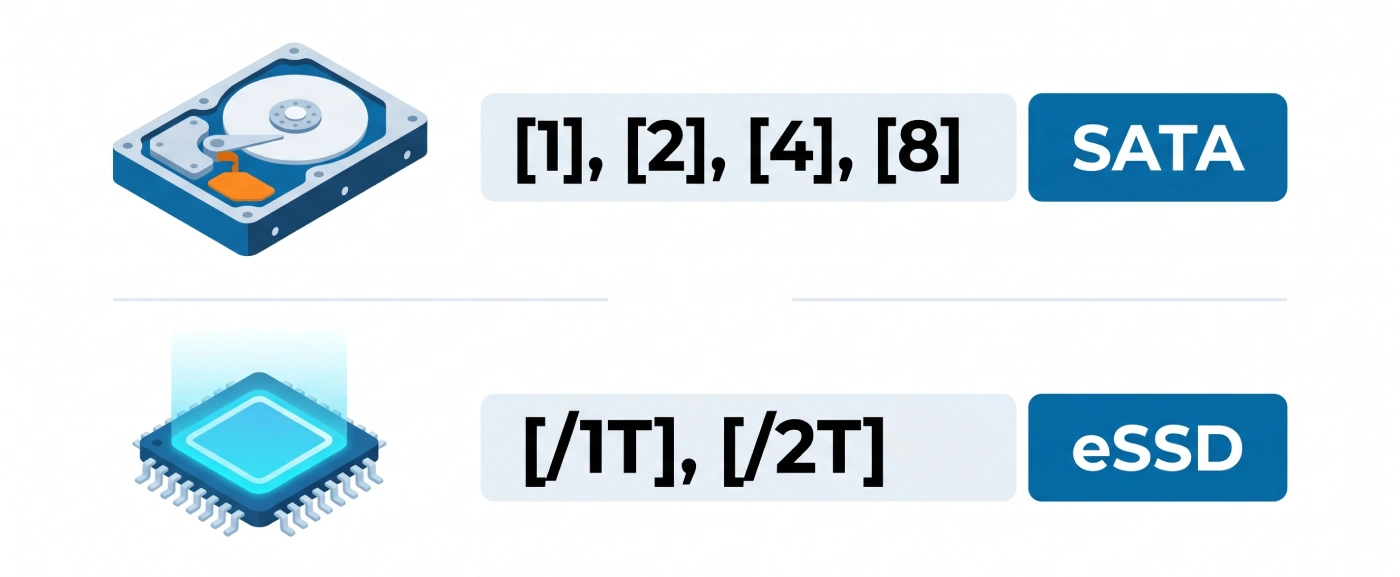

Крок 5. Кількість жорстких дисків (HDD)

Кількість підтримуваних жорстких дисків для зберігання відеоархіву позначається цифрою в самому кінці базового блоку після суфікса платформи.

• Наприклад, реєстратор DS-7608NI-K2 має на платі 2 порти SATA, що дозволяє встановити два жорсткі диски. Відповідно, цифри 1, 4 або 8 вказують на підтримку відповідної кількості HDD для побудови дискових масивів.
• Сучасний розвиток систем зберігання — поява серій eDVR та eNVR. У таких пристроях замість класичних жорстких дисків (SATA) використовується енергоефективний твердотільний накопичувач eSSD, безпосередньо розпаяний на платі. У маркуванні це позначається суфіксами ємності, наприклад, /1T або /2T.

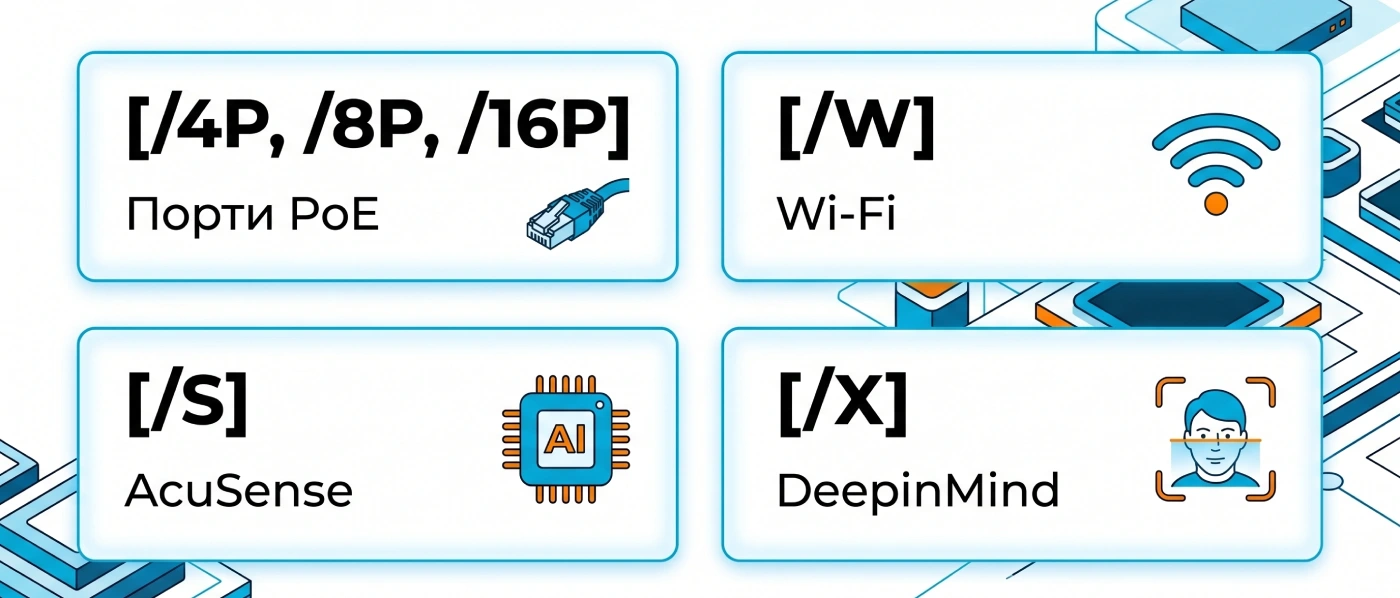

Крок 6. PoE-комутатори та суфікси аналітики

Суфікси в самому кінці артикулу вказують на додаткові апаратні можливості пристрою. Багато NVR мають вбудований комутатор PoE, що дозволяє підключати камери та живити їх кабелем "вита пара" безпосередньо від реєстратора.

• /4P, /8P, /16P, /24P: Точна кількість вбудованих портів PoE (наприклад, популярна модель DS-7608NI-K2/8P має 8 таких портів).
• /W: Підтримка бездротової передачі даних Wi-Fi.
• /S: Наявність виділеного апаратного чипа AcuSense на NVR для інтелектуального аналізу звичайних камер.
• /X: Позначення підтримки найглибших алгоритмів відеоаналітики DeepinMind (розпізнавання облич, структуризація об'єктів).

Крок 7. Апаратна ревізія (Hardware Version)

Наприкінці артикулу в дужках часто вказується індекс ревізії плати — наприклад, (B), (C), (D) тощо. Важливо розуміти, що зміна ревізії не впливає на заявлений функціонал чи загальні можливості пристрою. Літера в дужках лише означає зміну компонентної бази: виробник міг використати інший чипсет або оновити мікросхеми.

Однак це критично важливий параметр при обслуговуванні та оновленні пристрою. Саме через різницю в чипсетах для кожної апаратної ревізії випускається своя окрема версія прошивки. Встановлення ПЗ від іншої ревізії може призвести до фатального програмного збою («оцеглити» пристрій) та повного виходу реєстратора з ладу.

Практичний приклад: Hikvision DS-7608NXI-K2(D)

Спробуємо прочитати цей артикул як єдиний логічний код:

• DS- — стандартний префікс для професійного обладнання Hikvision.
• 76 — класична серія реєстраторів для систем малого та середнього бізнесу (металевий корпус формату 1U).
• 08 — максимальна кількість підключених каналів (реєстратор розрахований рівно на 8 IP-камер).
• NXI — мережевий реєстратор (NVR) для міжнародного ринку з інтегрованою апаратною відеоаналітикою на борту (AcuSense для точної класифікації цілей «людина/транспорт» та фільтрації хибних тривог).
• -K — стандартна обчислювальна платформа (K-серія). Підтримує запис з камер до 8 Мп (але з урахуванням лімітів платформи на одночасне декодування кількох 4K-потоків на монітор).
• 2 — наявність 2 портів SATA для встановлення двох жорстких дисків під відеоархів.
• (D) — індекс апаратної ревізії пристрою (Version D). Вказує на оновлену та доопрацьовану виробником компонентну базу порівняно з попередніми поколіннями цієї моделі.
