Огляд Dahua VTH57: Wi-Fi 6, гібридна архітектура та інтеграція в сучасні СКУД

Сьогодні при проєктуванні систем контролю доступу інтегратори стикаються з подвійною вимогою: обладнання має відповідати жорстким критеріям мережевої стабільності та водночас вписуватися в архітектурний мінімалізм сучасних житлових і комерційних комплексів. Нова серія внутрішніх IP-моніторів Dahua VTH57 розроблена саме для інтеграції в складні екосистеми розумних будівель, де потрібен розширений мережевий функціонал без компромісів у дизайні.

Розуміючи запит ринку на стандартизацію та гнучкість розгортання, компанія Dahua Technology випустила лінійку, яка закриває одразу кілька інженерних завдань — від базового IP-відеозв'язку до безшовної модернізації старих об'єктів.

У цьому технічному огляді ми детально розберемо специфікації трьох нових моделей серії VTH57:

• DHI-VTH5721A-WP та DHI-VTH5721A-WP-F — 7-дюймові IP-монітори для розгортання в сучасних цифрових проєктах (підтримують як класичний накладний, так і прихований врізний монтаж).
• DHI-VTH5744A-WP-F — флагманський 10.1-дюймовий гібридний термінал. Оптимальне рішення для апгрейду об'єктів: підтримує одночасну роботу з IP-системами та класичною 4-дротовою аналоговою магістраллю, що дозволяє використовувати наявну кабельну інфраструктуру.

Головна перевага нової лінійки — це відмова від прокладання нових кабельних трас там, де це економічно недоцільно. Завдяки підтримці новітнього стандарту Wi-Fi 6 (IEEE 802.11ax), пристрої забезпечують стабільний зв'язок та високу пропускну здатність навіть у перевантаженому радіоефірі багатоквартирних будинків чи офісних центрів. У поєднанні з ультратонкими рамками (Full-screen) та вбудованими інтелектуальними сенсорами, VTH57 дає інтегратору гнучкий інструмент для проєктування СКУД, який легко аргументувати найвибагливішому замовнику.

Єдина апаратна платформа та ключові технології серії VTH57

Незалежно від формфактора (7 чи 10.1 дюйма) та типу монтажу, усі пристрої серії VTH57 побудовані на єдиній апаратній архітектурі. Це означає максимальну уніфікацію: спільна логіка налаштувань, ідентичні прошивки та передбачувана поведінка пристроїв у межах одного об'єкта. Dahua заклала в ці монітори набір інженерних рішень, які перетворюють їх зі звичайного засобу зв'язку на повноцінний IoT-вузол для сучасних ЖК та комерційних просторів.

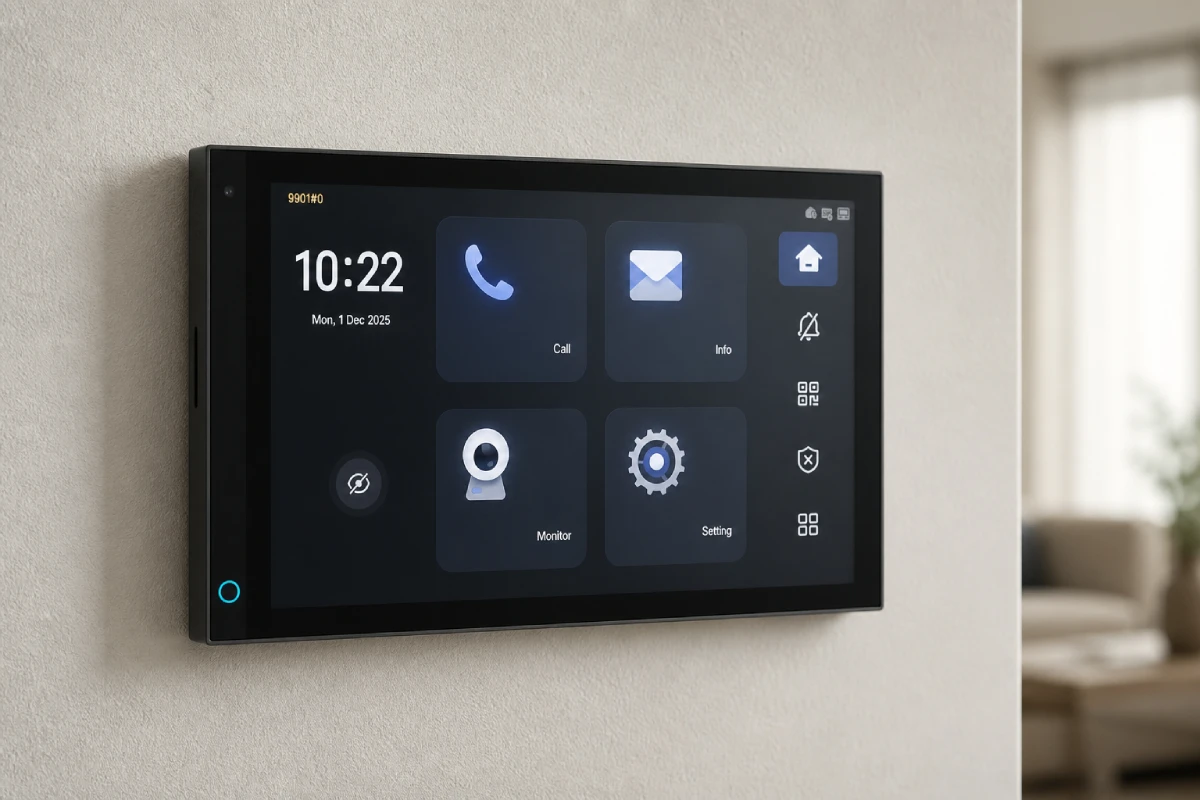

IPS-матриця та архітектурний візуал (Full-screen): Суцільна скляна панель з ультратонкими рамками — це вагомий аргумент при захисті проєкту перед архітекторами та дизайнерами інтер'єрів. Використання ємнісних IPS-матриць із кутом огляду 178° гарантує, що зображення не спотворюватиметься, навіть якщо користувач дивиться на екран збоку або при нестандартній висоті монтажу пристрою.

Інформативна LED-індикація статусу: Замість сліпих світлодіодів монітори отримали багатоколірну індикацію (Breathing light). Вона чітко сигналізує про системні події чи пропущені виклики.

Апаратні сенсори для автономності екрана:

• Сенсор наближення: Дисплей активується виключно тоді, коли людина підходить до панелі. Це не лише зручно для замовника, а й критично важливо для збереження ресурсу матриці (захист від вигорання пікселів при цілодобовій роботі).
• Датчик освітленості: Система автоматично адаптує яскравість екрана до рівня світла в приміщенні.

Гнучкість топології: Standard PoE та Wi-Fi 6: Лінійка VTH57 дозволяє адаптуватися під будь-який етап ремонту на об'єкті:

• Для нових об'єктів: Підтримка Standard PoE дозволяє живити пристрій та передавати дані по одній витій парі. Це спрощує монтаж, захищає від наведень і дозволяє зарезервувати живлення всієї системи через єдиний PoE-комутатор на ДБЖ.
• Для об'єктів із готовим ремонтом: Наявність модуля Wi-Fi 6 дозволяє використовувати бездротовий канал зв'язку (за умови забезпечення локального живлення 12 В), уникаючи штроблення стін та прокладання нових магістралей.

Порівняльний розбір 7-дюймових IP-моделей: DHI-VTH5721A-WP та DHI-VTH5721A-WP-F

Моделі DHI-VTH5721A-WP та DHI-VTH5721A-WP-F призначені для розгортання в чистому IP-середовищі (житлові комплекси, котеджне будівництво, офісні приміщення). Обидва монітори оснащені 7-дюймовою ємнісною IPS-матрицею з роздільною здатністю 1024×600. Така щільність пікселів забезпечує чітке відображення деталей як із бортової камери викличної панелі, так і з транзитних IP-камер спостереження.

З точки зору схемотехніки та мережевих можливостей пристрої абсолютно ідентичні. Ключова відмінність, яка визначає вибір на етапі розробки проєкту або обстеження об'єкта, — це конструктив корпусу та спосіб монтажу:

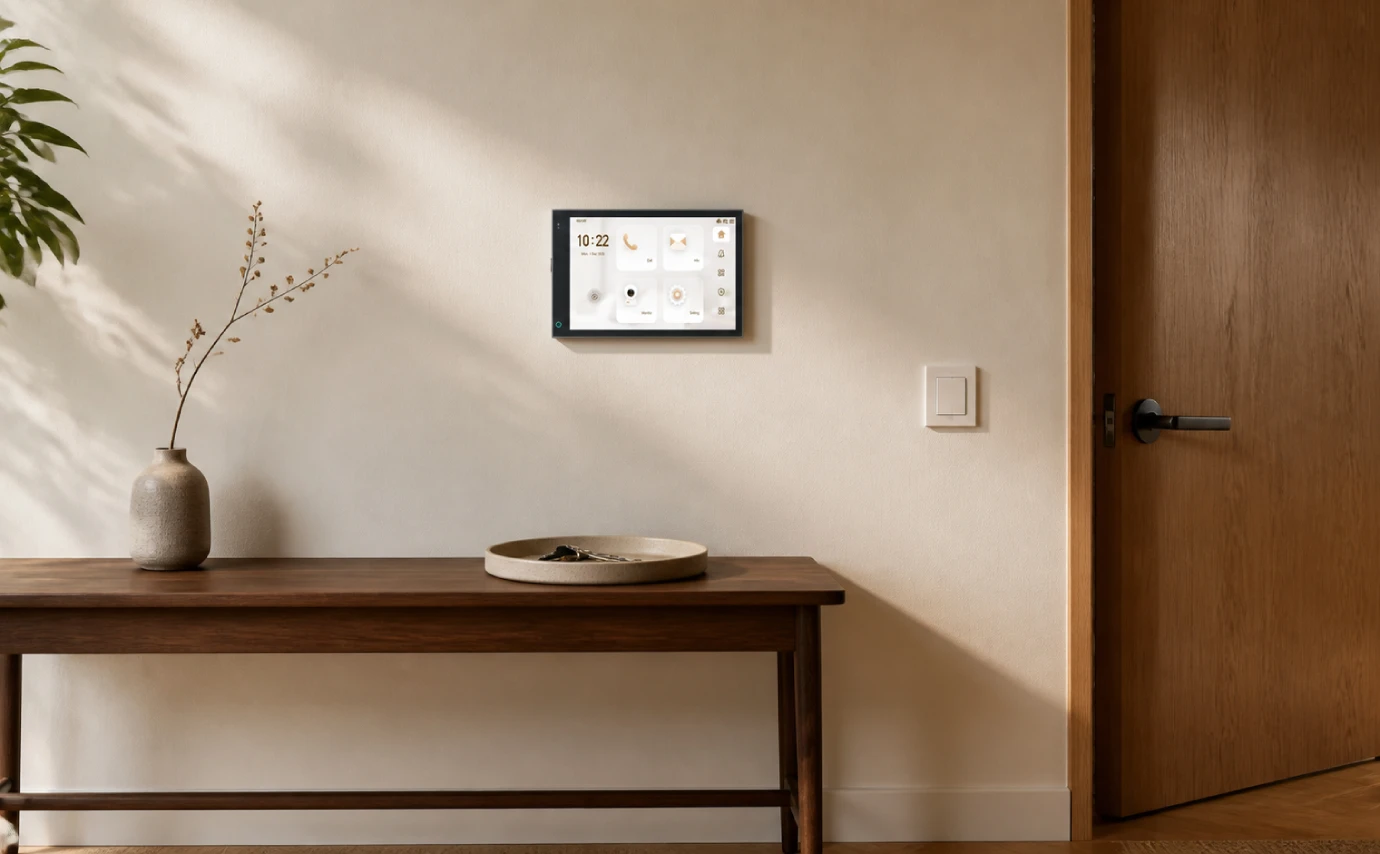

• DHI-VTH5721A-WP (Накладний монтаж / Surface Mount): Універсальна модель для об'єктів на стадії чистового оздоблення або готового ремонту. Не потребує підготовки спеціальних ніш чи глибокого руйнування стін — кріпиться на стандартний монтажний кронштейн. Має товщину корпусу всього 18.6 мм при габаритах 176.2 × 103.1 мм, що забезпечує мінімальний виступ над поверхнею стіни та приховане підведення витої пари.

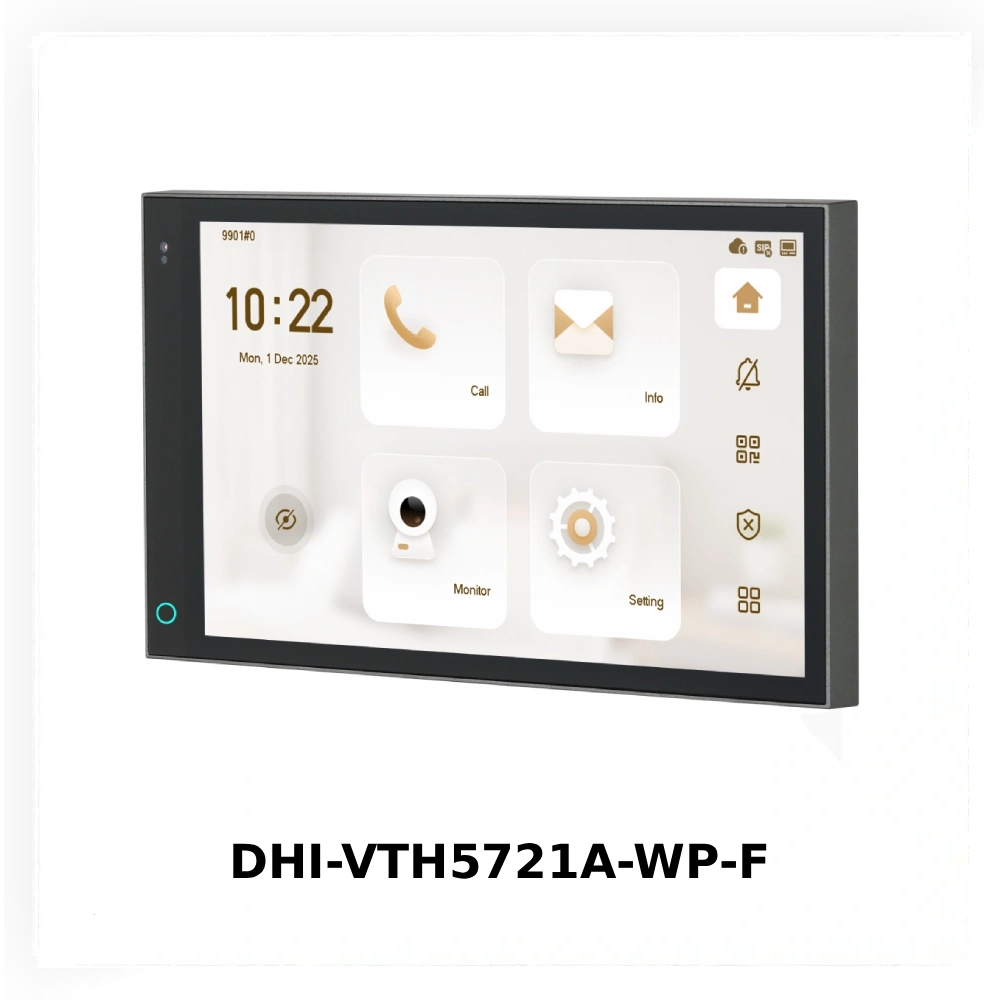

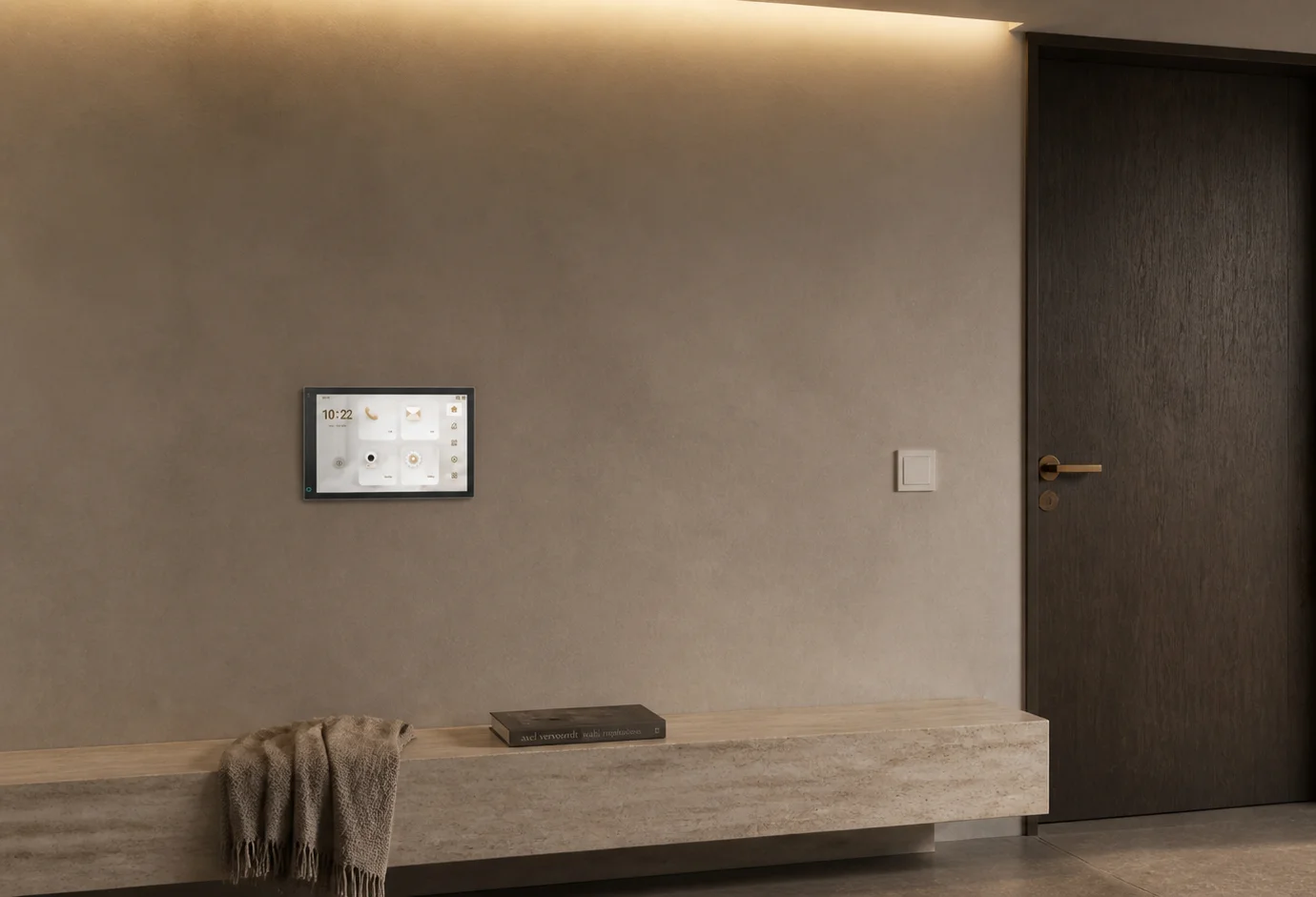

• DHI-VTH5721A-WP-F (Врізний монтаж / Flush Mount): Спеціалізована версія для проєктів із підвищеними вимогами до дизайну та естетики. Передбачає врізне встановлення у стіну («у рівень» із поверхнею). Оскільки апаратна частина вимагає підготовки врізної ніші (монтажної коробки), ця модель закладається в специфікацію ще на етапі чорнових будівельних робіт. Хоча повна глибина корпусу становить 32.2 мм, після інсталяції на видноті залишається лише суцільноскляна площина з ультратонкою рамкою.

Інженерна цінність розділення: Можливість вибору між WP та WP-F дозволяє стандартизувати кошторис та мережеві налаштування, адаптуючи лише спосіб фізичної інсталяції під вимоги дизайнера або готовність стін на об'єкті.

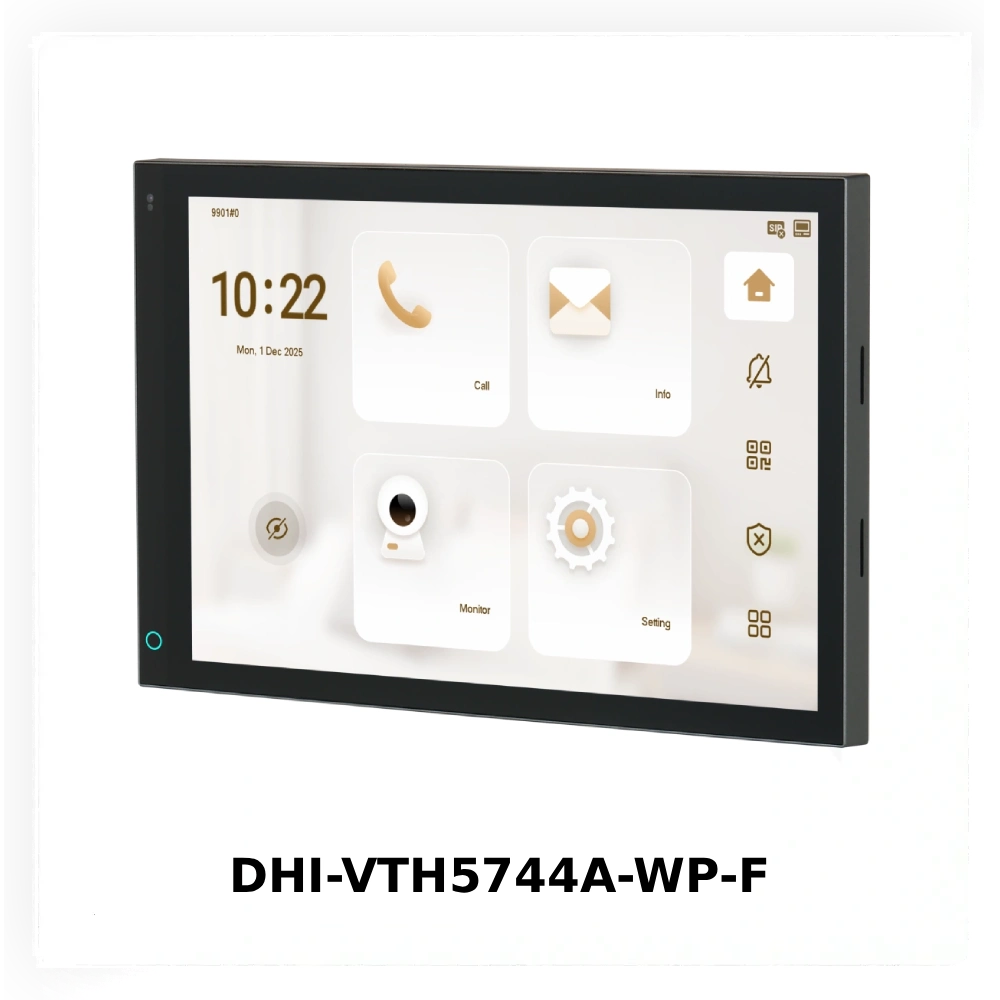

Флагман для гібридних систем та реновації: 10.1" DHI-VTH5744A-WP-F

Флагманська модель DHI-VTH5744A-WP-F розроблена для складних об'єктів та проєктів реновації, де вимагається модернізація застарілих аналогових мереж без капітальних інфраструктурних витрат. Завдяки апаратній підтримці 4-дротової аналогової комунікації (Analog 4-wire) та технології Plug-and-Play, можна розгорнути сучасний IP-термінал на базі вже наявної кабельної траси, не руйнуючи оздоблення приміщень.

• Гібридна комунікація (Full Digital & 4-Wire Analog): Пристрій підтримує роботу в двох середовищах. Це дозволяє використовувати модель як універсальний вузол: приймати виклики зі старої аналогової панелі біля під'їзду чи загального коридору та одночасно інтегруватися в сучасну цифрову мережу (PoE / Wi-Fi 6) для роботи з хмарою, IP-камерами та мобільним застосунком.
• 10.1" IPS-матриця (1280×800) для деталізації та мультизадачності: Збільшена площа екрана та роздільна здатність HD (1280×800) дають практичну перевагу при моніторингу: зображення з транзитних IP-камер чи багатовіконного перегляду залишається чітким та читабельним. Великий дисплей також спрощує навігацію по меню, що важливо для об'єктів із розширеним функціоналом СКУД та автоматизації.
• Врізний монтаж (Flush Mount) для масивного формфактора: Для 10.1-дюймового монітора передбачено виключно врізний тип інсталяції. Прихований монтаж дозволяє нівелювати візуальну масивність великого дисплея, ухопивши апаратну частину в стіну.

DHI-VTH5744A-WP-F — це інструмент для зниження собівартості модернізації об'єктів. Він дозволяє запропонувати замовнику преміальний функціонал (10" екран, Wi-Fi 6, IP-відео) без необхідності заново прокладати магістральні кабелі через весь об'єкт.

Інтеграційні можливості та системний функціонал

Серія Dahua VTH57 проєктувалася не просто як термінал для прийому викликів, а як мультифункціональний хаб контролю доступу та первинної безпеки. Це можливість реалізувати складні сценарії на об'єкті без залучення стороннього обладнання чи складних міжмережевих шлюзів.

Масштабована топологія інтеркома (Villa / Apartment): Пристрої дають гнучкі ліміти для побудови внутрішньої мережі зв'язку без встановлення додаткових локальних серверів:

• Режим Villa (приватні будинки, котеджні містечка): 1 головний монітор + до 9 додаткових точок розширення. Це дозволяє закрити великі багатоповерхові маєтки з кількома точками проходу чи поверховими зонами.
• Режим Apartment (багатоквартирні ЖК, офісні блоки): 1 головний монітор + до 4 додаткових розширень для багатокімнатних квартир чи кабінетних систем.

Вбудований тривожний концентратор (8 in / 1 out): Усі моделі лінійки оснащені 8 тривожними входами та 1 релейним виходом. Це перетворює VTH57 на повноцінний локальний модуль охоронної сигналізації: до монітора напряму підключаються геркони, датчики руху, протікання води чи витоку газу.

При спрацюванні сигнал миттєво дублюється в мобільний застосунок або на пульт охорони/консьєржа. Для кошторису це означає економію на окремих охоронних приладах для базових зон.

Інтеграція з суміжними системами будівлі:

• Керування ліфтовим обладнанням (Elevator Control): Нативна підтримка протоколів взаємодії з ліфтовими контролерами дозволяє реалізувати супровід гостя: ліфт автоматично викликається на поверх мешканця при відкритті дверей із монітора.
• Централізована комунікація (DSS / Керуюча компанія): Монітори інтегруються з професійним ПЗ Dahua (наприклад, DSS Express / Professional), що дає змогу диспетчеру чи ОСББ розсилати текстові сповіщення, квитанції або оголошення безпосередньо на екрани обраних квартир.

Локальний архів та резервування даних (MicroSD до 512 ГБ): Підтримка карт пам'яті високої ємності (до 512 ГБ) задовольняє вимоги щодо автономності запису. Пристрій фіксує фото/відео відвідувачів, тривожні події та аудіоповідомлення навіть за тимчасової відсутності зв'язку з мережевим реєстратором (NVR) або хмарою, гарантуючи збереження логів та журналу подій.

Як обрати модель під специфікацію об'єкта

Лінійка Dahua VTH57 закриває три основні інженерні сценарії, дозволяючи інтегратору підібрати оптимальну позицію залежно від стану кабельної інфраструктури, етапу будівельних робіт та вимог замовника:

DHI-VTH5721A-WP (7" IP, накладний монтаж):

• Сценарій: Чисте IP-середовище, об'єкти з готовим оздобленням або швидка заміна застарілих моніторів без будівельних робіт.
• Перевага: Швидкий накладний монтаж на стандартний кронштейн, мінімальні трудовитрати та відсутність брудних робіт на об'єкті.

DHI-VTH5721A-WP-F (7" IP, врізний монтаж):

• Сценарій: Нове будівництво або капітальний ремонт із підвищеними вимогами до дизайну (інтеграція «в рівень» із поверхнею стіни).
• Перевага: Виконання жорстких вимог дизайн-проєктів без зміни загальної IP-топології та схемотехніки. Закладається в специфікацію на етапі чорнових робіт для завчасного облаштування монтажної ніші.

DHI-VTH5744A-WP-F (10.1" Hybrid, врізний монтаж):

• Сценарій: Модернізація (реновація) об'єктів з наявною 4-дротовою аналоговою магістраллю або флагманські рішення для преміальних житлових та комерційних просторів.
• Перевага: Захист кошторису перед замовником завдяки збереженню старих кабельних трас при одночасному наданні сучасного IP-функціоналу (Wi-Fi 6, мобільний застосунок, інтеграція з IP-камерами та ліфтами).
