Dahua DH-IPC-HUM4231S-L5: деликатное видеонаблюдение там, где каждый сантиметр на счету

На большинстве объектов есть одна-две зоны, которые остаются без наблюдения не из-за сметы, а из-за физики: над кассовой стойкой нет и десяти сантиметров запаса, в нише банкомата купол не помещается, в кабине лифта габаритный корпус съедает пространство и собирает механические повреждения, а в шоуруме или гостиничном лобби дизайнер не согласует ничего, что выступает из потолка. Интегратор либо оставляет эти точки вне системы, либо начинает придумывать конструктив.

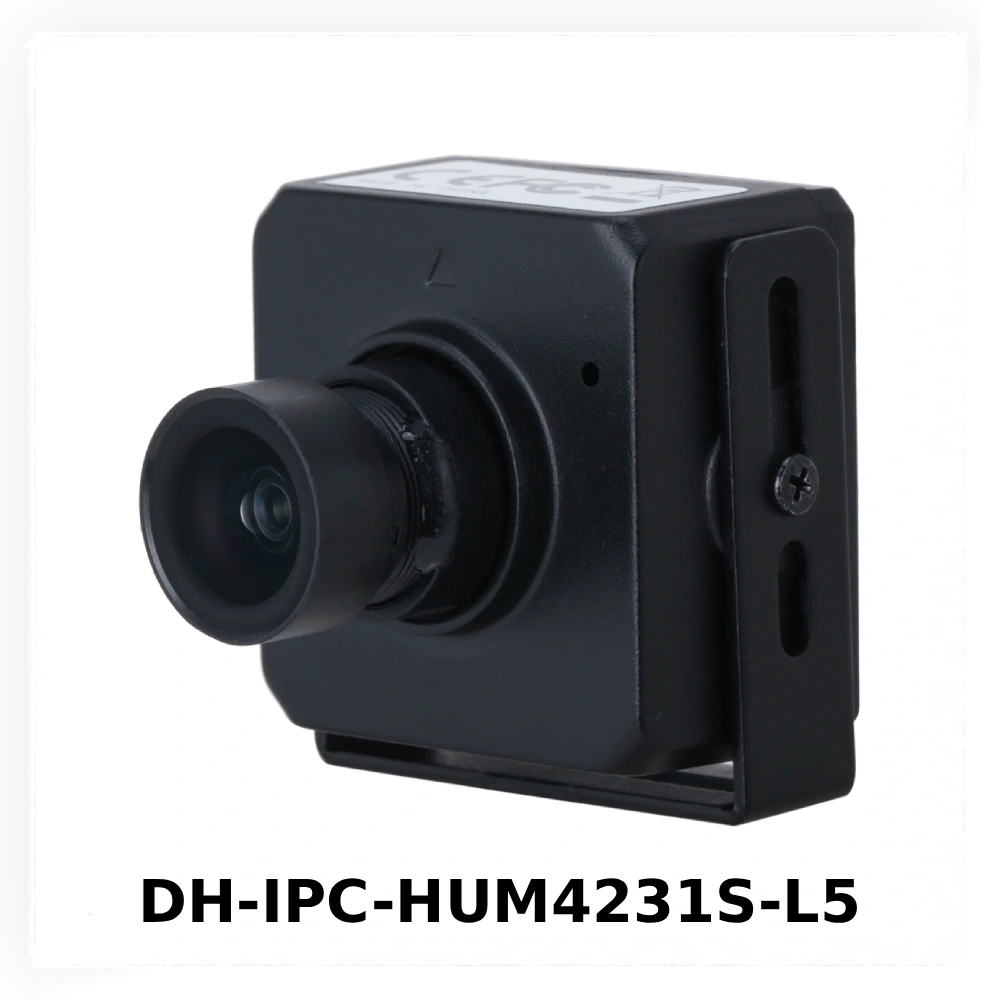

DH-IPC-HUM4231S-L5 из серии Dahua Pinhole закрывает именно этот класс задач. Это полноценная сетевая камера в металлическом корпусе 31 × 31 × 37,1 мм весом 81 г — примерно как два спичечных коробка. Компактность здесь решает как проблему физической нехватки монтажного пространства, так и задачу сделать видеоконтроль максимально деликатным. Камера органично интегрируется в сложные интерьеры, не бросается в глаза посетителям (что снижает риск вандализма) и не нарушает эстетику объекта, оставаясь при этом эффективным инструментом безопасности.

Где решение оправдано, а где нет

HUM4231S-L5 — не замена купольным и цилиндрическим камерам, а инструмент для конкретных монтажных ситуаций:

• Кассовые узлы и зоны выдачи наличных. Камера нужна близко к стойке, места над ней минимум, а сцена — это руки, купюры и документы на дистанции метр-полтора.
• Лифты, тамбуры, узкие коридоры. Малый корпус не мешает и меньше провоцирует на механическое воздействие.
• Интерьеры с требованиями к внешнему виду. Музеи, галереи, шоурумы, лобби, отреставрированные помещения, где каждый выступающий элемент согласовывается отдельно.
• Технологические ниши. Контроль оборудования внутри киосков самообслуживания, вендинговых аппаратов, шкафов и стоек — там, куда другая камера просто не поместится.

Где это решение не будет работать: на открытой улице под прямыми осадками (класс защиты оболочки IP не заявлен); на дистанциях более 15 метров, где 2 МП уже не дают детализации для идентификации; на объектах, где требуется классификация объектов на камере. А вот насчет низких температур переживать не стоит: в закрытых, но неотапливаемых помещениях (холодные склады, тамбуры, банкоматы) камера будет работать штатно, ведь ее диапазон рабочих температур составляет от -40 °C до +60 °C.

Оптика: расчет на близкую сцену

Версия с фиксированным объективом 2,8 мм и светосилой F1.6 дает 95° по горизонтали и 52° по вертикали. Для компактного монтажа принципиальнее другой параметр — минимальная дистанция фокусировки 1,1 м. Именно она определяет, будет ли резкой сцена, к которой камера установлена почти вплотную.

По стандарту EN 62676-4 эта оптика дает распознавание человека (Recognize) до 12,7 м и наблюдение (Observe) до 25,4 м. В переводе на практику: одна камера над кассовым узлом закрывает зону обслуживания и подход к ней, а изображение остается пригодным для разбора инцидента, а не только для фиксации факта.

Что касается угла обзора: 95° на такой дистанции означает заметную перспективную дисторсию по краям кадра. Если задача — читать номиналы купюр или мелкий текст на документах, зону интереса нужно выводить в центр кадра еще на этапе крепления. Камера поддерживает четыре зоны ROI, поэтому критичный участок можно кодировать с повышенным качеством, не увеличивая битрейт всего потока.

Сложный свет: витрина днем, помещение вечером

Компактные камеры почти всегда оказываются в худших световых условиях на объекте: возле стеклянных дверей, под точечным светильником, в зоне, где днем контровая засветка, а вечером работает только дежурное освещение.

Здесь работает связка Starlight и WDR 120 дБ. Минимальная освещенность — 0,01 лк в цвете и 0,001 лк в черно-белом режиме, поэтому камера дает полезное изображение в помещении без отдельной подсветки. WDR разводит яркую витрину и затененную стойку в одном кадре, а HLC гасит пятно от фар или прожектора, направленного в объектив.

Собственная ИК-подсветка не поддерживается. В полностью темном помещении она не видит ничего — Starlight работает со слабым светом, а не вместо него. Если объект ночью обесточивается или освещение гасят полностью, в проект нужно закладывать ИК-прожектор или дежурный свет.

Организация питания: что учесть в кабельных трассах и смете

Камера питается от 12 В DC и не поддерживает PoE. Для объекта, где уже развернута PoE-инфраструктура, это означает либо отдельную линию питания до точки монтажа, либо PoE-сплиттер рядом с камерой. В нише банкомата или за подвесным потолком это часто решающий фактор при выборе места установки — и статья сметы, о которой легко забыть на этапе коммерческого предложения.

Обратная сторона этого ограничения — мизерное потребление: 1,2 Вт в базовом режиме и 1,56 Вт с включенной аналитикой и WDR. Несколько таких камер спокойно работают от небольшого источника бесперебойного питания 12 В, что для украинских объектов с отключениями имеет вполне конкретную ценность.

Куда записывается архив

Слота для карты памяти в камере нет. Запись ведется на регистратор, NAS или FTP/SFTP — автономный сценарий «камера сама пишет на карту» здесь невозможен, и это нужно проверить до заказа.

При этом камера без проблем интегрируется в существующую систему: ONVIF Profile S и Profile T, CGI, P2P, интеграция с Milestone, работа со SmartPSS Lite, DSS и DMSS. H.265 и Smart H.265+ удерживают битрейт в разумных пределах, что имеет значение, когда компактная камера подключается к уже загруженному каналу или к регистратору с ограниченным ресурсом записи.

События и контроль исправности

На борту базовый IVS: пересечение линии и вторжение в зону. Плюс детекция движения по четырем зонам, детекция звука, саботаж видео и изменение сцены.

Для камеры, установленной в труднодоступном месте, отдельно ценна служебная диагностика: обрыв сети, конфликт IP-адресов, попытка несанкционированного доступа и контроль напряжения питания. Камеру, скрытый монтаж которой потребовал разборки стойки, никто не проверяет еженедельно визуально — поэтому тревога об изменении сцены или просадке питания приходит раньше, чем клиент обнаружит, что нужной записи нет.

Это уровень событий для оператора и регистратора, а не аналитика с классификацией людей и транспорта. Если проект требует фильтрации ложных срабатываний по типу объекта, эту функцию закладывайте на стороне регистратора или выбирайте старшую серию камер.

Аудиоконтроль: фиксация разговоров в зоне обслуживания

Для кассовых узлов, банковских кабин или стоек регистрации запись диалога часто не менее важна, чем видеоряд — именно она позволяет разбирать конфликтные ситуации с клиентами. В отличие от многих бескорпусных модулей, эта камера уже оснащена встроенным микрофоном, что позволяет закрыть вопрос звука «из коробки».

Если же на объекте есть специфические акустические условия или высокий уровень фонового шума, инсталлятор может использовать имеющиеся аудиовход и аудиовыход (стандартные разъемы RCA). Это дает гибкость: можно подключить внешний, более направленный микрофон, или динамик для двусторонней связи.

Монтаж

Металлический корпус, крепление на потолок или на плоскость, четыре отверстия Ø2,5 мм, объектив на резьбе M12. Изображение поворачивается на 90/180/270°, поэтому камеру можно установить боком или вертикально там, где этого требует конструкция — кадр останется правильно ориентированным.
