Dahua DH-IPC-HUM4231S-L5: делікатне відеоспостереження там, де кожен сантиметр на рахунку

На більшості об'єктів є одна-дві зони, які лишаються без нагляду не через кошторис, а через фізику: над касовою стійкою немає й десяти сантиметрів запасу, у ніші банкомата купол не поміщається, у кабіні ліфта габаритний корпус з'їдає простір і збирає механічні пошкодження, а в шоурумі чи готельному лобі дизайнер не погодить нічого, що виступає зі стелі. Інтегратор або лишає ці точки поза системою, або починає вигадувати конструктив.

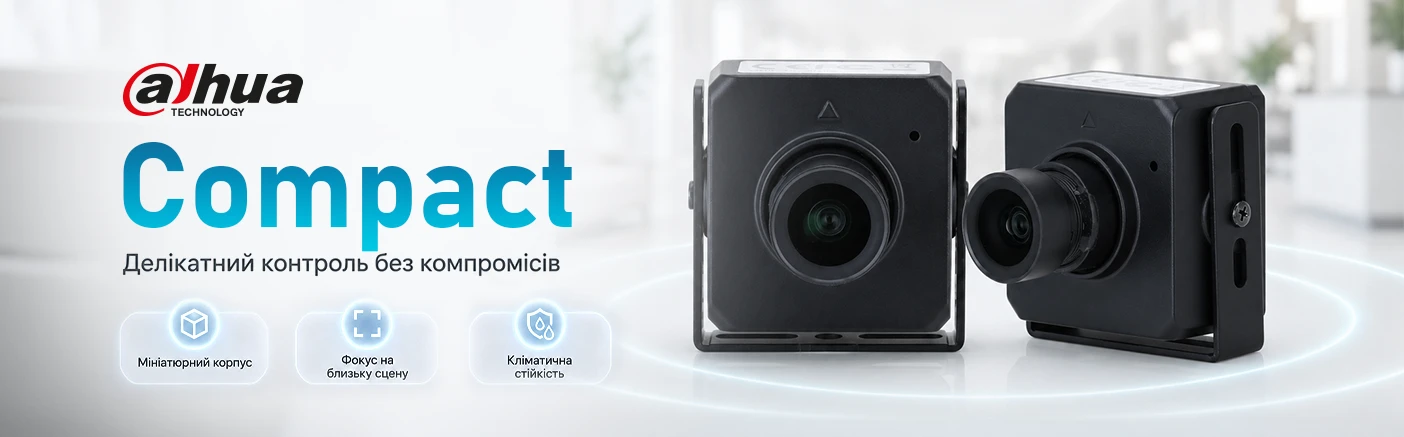

DH-IPC-HUM4231S-L5 із серії Dahua Pinhole закриває саме цей клас задач. Це повноцінна мережева камера в металевому корпусі 31 × 31 × 37,1 мм вагою 81 г — приблизно як два сірникові коробки. Компактність тут вирішує як проблему фізичного браку монтажного простору, так і завдання зробити відеоконтроль максимально делікатним. Камера органічно інтегрується в складні інтер'єри, не кидається в очі відвідувачам (що знижує ризик вандалізму) і не порушує естетику об'єкта, залишаючись при цьому ефективним інструментом безпеки.

Де рішення виправдане, а де ні

HUM4231S-L5 — не заміна купольним і циліндричним камерам, а інструмент під конкретні монтажні ситуації:

• Касові вузли та зони видачі готівки. Камера потрібна близько до стійки, місця над нею мінімум, а сцена — це руки, купюри й документи на дистанції метр-півтора.
• Ліфти, тамбури, вузькі коридори. Малий корпус не заважає й менше провокує на механічний вплив.
• Інтер'єри з вимогами до вигляду. Музеї, галереї, шоуруми, лобі, реставровані приміщення, де кожен виступний елемент узгоджується окремо.
• Технологічні ніші. Контроль обладнання всередині кіосків самообслуговування, вендингових апаратів, шаф і стійок — там, куди інша камера просто не влізе.

Де це рішення не працюватиме: на відкритій вулиці під прямими опадами (клас захисту оболонки IP не декларується); на дистанціях понад 15 метрів, де 2 МП уже не дають деталізації для ідентифікації; на об'єктах, де потрібна класифікація об'єктів на камері. А от щодо низьких температур переживати не варто: у закритих, але неопалюваних приміщеннях (холодні склади, тамбури, банкомати) камера працюватиме штатно, адже її діапазон робочих температур становить від -40 °C до +60 °C.

Оптика: розрахунок на близьку сцену

Версія з фіксованим об'єктивом 2,8 мм і світлосилою F1.6 дає 95° по горизонталі та 52° по вертикалі. Для компактного монтажу принциповіший інший параметр — мінімальна дистанція фокусування 1,1 м. Саме вона визначає, чи буде різкою сцена, до якої камера стоїть майже впритул.

За стандартом EN 62676-4 ця оптика дає розпізнавання людини (Recognize) до 12,7 м і спостереження (Observe) до 25,4 м. У перекладі на практику: одна камера над касовим вузлом закриває зону обслуговування та підхід до неї, а картинка лишається придатною для розбору інциденту, а не тільки для фіксації факту.

Щодо кута огляду: 95° на такій дистанції означає помітну перспективну дисторсію по краях кадру. Якщо задача — читати номінали купюр або дрібний друк на документах, зону інтересу треба виводити в центр кадру ще на етапі кріплення. Камера підтримує чотири зони ROI, тож критичну ділянку можна кодувати з підвищеною якістю, не піднімаючи бітрейт усього потоку.

Складне світло: вітрина вдень, приміщення ввечері

Компактні камери майже завжди опиняються в найгірших світлових умовах на об'єкті: біля скляних дверей, під точковим світильником, у зоні, де вдень контровий засвіт, а ввечері працює лише чергове освітлення.

Тут працює зв'язка Starlight і WDR 120 дБ. Мінімальна освітленість — 0,01 лк у кольорі та 0,001 лк у чорно-білому режимі, тож камера дає корисну картинку в приміщенні без окремого підсвічування. WDR розводить яскраву вітрину та затінену стійку в одному кадрі, а HLC гасить пляму від фар чи прожектора, спрямованого в об'єктив.

Власне ІЧ-підсвічування не підтримується. У повністю темному приміщенні вона не бачить нічого — Starlight працює зі слабким світлом, а не замість нього. Якщо об'єкт вночі знеструмлюється або освітлення гасять повністю, у проєкт треба закладати ІЧ-прожектор або чергове світло.

Організація живлення: що врахувати в кабельних трасах та кошторисі

Камера живиться від 12 В DC і не підтримує PoE. Для об'єкта, де вже розгорнута PoE-інфраструктура, це означає або окрему лінію живлення до точки монтажу, або PoE-спліттер поруч із камерою. У ніші банкомата чи за підвісною стелею це часто вирішальний фактор при виборі місця встановлення — і стаття кошторису, про яку легко забути на етапі комерційної пропозиції.

Зворотний бік цього обмеження — мізерне споживання: 1,2 Вт у базовому режимі та 1,56 Вт із увімкненою аналітикою і WDR. Кілька таких камер спокійно тримаються від невеликого джерела безперебійного живлення 12 В, що для українських об'єктів із відключеннями має цілком конкретну цінність.

Куди пишеться архів

Слота для карти пам'яті в камері немає. Запис ведеться на реєстратор, NAS або FTP/SFTP — автономний сценарій «камера сама пише на картку» тут неможливий, і це треба перевірити до замовлення.

Натомість камера без проблем стає в наявну систему: ONVIF Profile S і Profile T, CGI, P2P, інтеграція з Milestone, робота зі SmartPSS Lite, DSS і DMSS. H.265 та Smart H.265+ тримають бітрейт у розумних межах, що має значення, коли компактна камера підключається до вже завантаженого каналу або до реєстратора з обмеженим ресурсом запису.

Події та контроль справності

На борту базовий IVS: перетин лінії та вторгнення в зону. Плюс детекція руху по чотирьох зонах, детекція звуку, саботаж відео та зміна сцени.

Для камери, встановленої в труднодоступному місці, окремо цінна службова діагностика: обрив мережі, конфлікт IP-адрес, спроба несанкціонованого доступу та контроль напруги живлення. Камеру, схований монтаж якої вимагав розбирання стійки, ніхто не перевіряє щотижня візуально — тож тривога про зміну сцени або просідання живлення приходить раніше, ніж клієнт виявить, що потрібного запису немає.

Це рівень подій для оператора та реєстратора, а не аналітика з класифікацією людей і транспорту. Якщо проєкт вимагає фільтрації хибних спрацювань за типом об'єкта, цю функцію закладайте на стороні реєстратора або обирайте старшу серію камер.

Аудіоконтроль: фіксація розмов у зоні обслуговування

Для касових вузлів, банківських кабін чи стійок реєстрації запис діалогу часто не менш важливий за відеоряд — саме він дозволяє розбирати конфліктні ситуації з клієнтами. На відміну від багатьох безкорпусних модулів, ця камера вже оснащена вбудованим мікрофоном, що дозволяє закрити питання звуку «з коробки».

Якщо ж на об'єкті є специфічні акустичні умови або високий рівень фонового шуму, інсталятор може використати наявні аудіовхід та аудіовихід (стандартні роз'єми RCA). Це дає гнучкість: можна підключити зовнішній, більш направлений мікрофон, або динамік для двостороннього зв'язку.

Монтаж

Металевий корпус, кріплення на стелю або на площину, чотири отвори Ø2,5 мм, об'єктив на різьбі M12. Зображення повертається на 90/180/270°, тож камеру можна поставити боком або вертикально там, де це диктує конструкція — кадр лишиться правильно орієнтованим.
