Технологія NUC у тепловізорах: природа температурного дрейфу та алгоритми корекції
28-05-2026
38
На об'єктах критичної інфраструктури тепловізори — це перша лінія виявлення загроз. Вони фіксують температурні відхилення незалежно від освітлення, тому цілодобово залишаються ефективними. Але у процесі тривалої роботи матриця тепловізора нагрівається зсередини, а зовнішні перепади температури додають свій вплив. Це призводить до так званого температурного дрейфу.
Кожен піксель матриці реагує на нагрів по-своєму. З часом різниця між пікселями накопичується й стає видимою: зображення втрачає чіткість, на ньому з'являються смуги або «зерно». В системах із відеоаналітикою це вже не просто погіршення якості картинки — такий шум може спровокувати хибну тривогу.
Що таке NUC і як це працює
Для усунення цього ефекту тепловізори використовують вбудовану функцію калібрування — NUC (Non-Uniformity Correction). Вона автоматично вирівнює чутливість пікселів і повертає зображенню чіткість.
Як це працює:
- Перед матрицею на частку секунди опускається механічна шторка з рівномірною температурою.
- Камера зчитує сигнал від кожного пікселя. Оскільки шторка однорідна, будь-яке відхилення — це і є похибка, яку потрібно виправити.
- Алгоритм розраховує поправку для кожного пікселя окремо і вирівнює загальний фон.
- Шторка піднімається — камера продовжує роботу з відкаліброваною матрицею.
Фізично цей процес супроводжується характерним тихим «кліком» (спрацювання шторки) та мікропаузою в трансляції відео (завмиранням кадру на долю секунди).
Режими роботи NUC: контроль над трансляцією
Тепловізор може виконувати калібрування в кількох режимах: автоматичному (Auto), ручному (Manual) та по зовнішньому фону (External/Background).
- Автоматичний (Auto NUC). Камера запускає калібрування сама — за таймером або при зміні температури матриці. Щоб оператор не пропустив момент завмирання картинки, перед початком циклу на екрані з'являється попереджувальний індикатор (у багатьох сучасних приладах — у вигляді зворотного відліку).
- Ручний (Manual NUC). Калібрування запускається тільки за командою оператора. Це важливо під час активного інциденту — коли навіть секунда сліпої зони неприйнятна.
- По зовнішньому фону (External / Background NUC). Калібрування відбувається без участі внутрішньої механічної шторки — еталоном слугує зовнішнє середовище. Для цього оператору необхідно фізично закрити об'єктив захисною кришкою (або навести прилад на абсолютно рівномірний температурний фон) і запустити алгоритм.
Регулярне калібрування є обов'язковою умовою для підтримки високої точності детекції та стабільної роботи алгоритмів відеоаналітики.
В яких приладах AGM працює ця технологія
Технологія автоматичного та ручного очищення матриці є базовим стандартом для сучасної тепловізійної оптики. Зокрема, вона повністю реалізована в усіх ключових лінійках пристроїв від популярного бренду AGM. Залежно від ваших завдань, ви зустрінете її в таких серіях:
- Тепловізійні монокуляри (AGM Taipan / Taipan V2, AGM Fuzion / Fuzion LRF, Asp-Micro): У компактних приладах для патрулювання чи спостереження ця функція допомагає швидко відновити якість картинки. Наприклад, це дуже рятує, коли ви дістаєте тепловізор із теплої кишені або салону авто на морозну вулицю — через різку зміну температури навколишнього середовища об'єктив та корпус приладу починають випромінювати тепло інакше, і цей новий паразитний фон необхідно компенсувати.

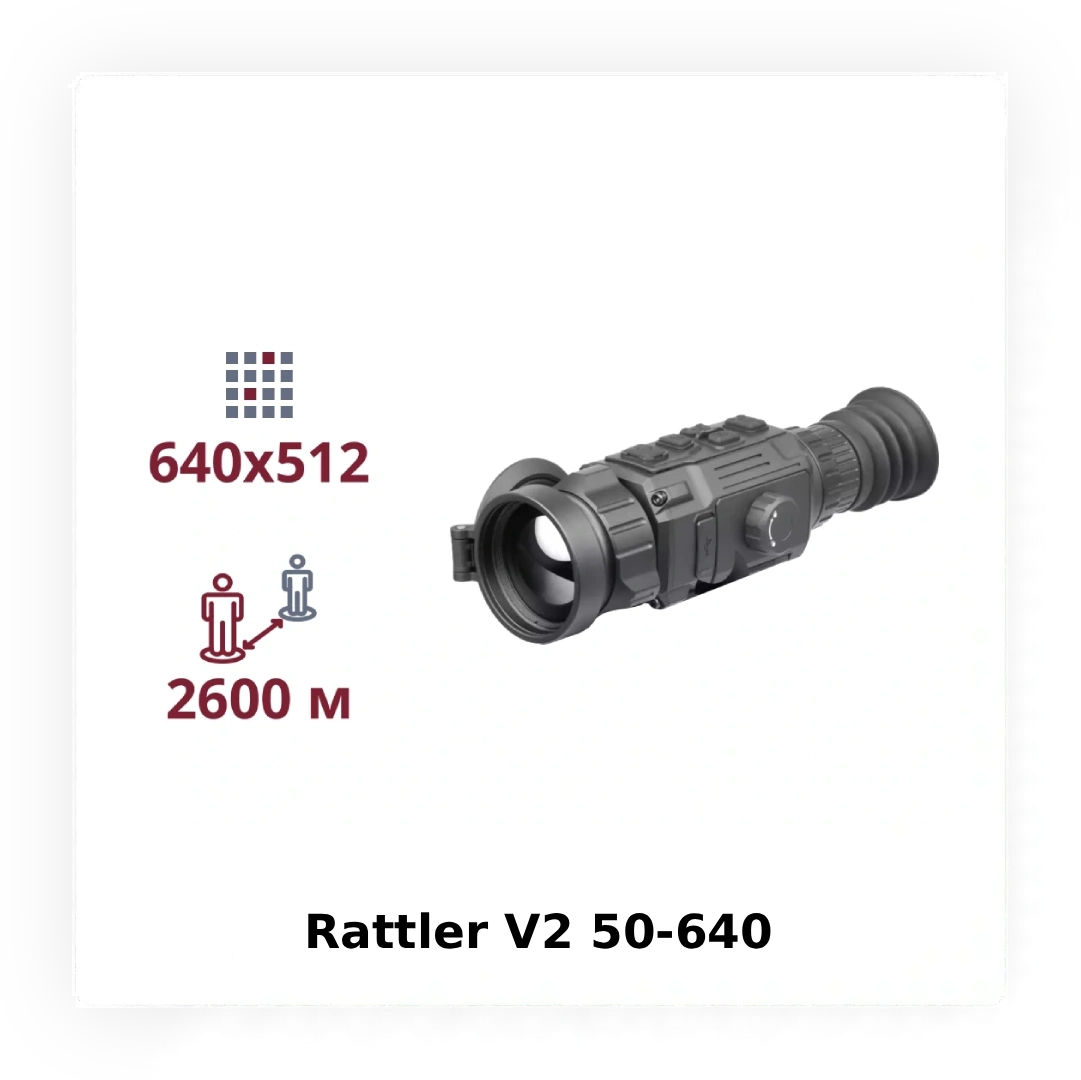

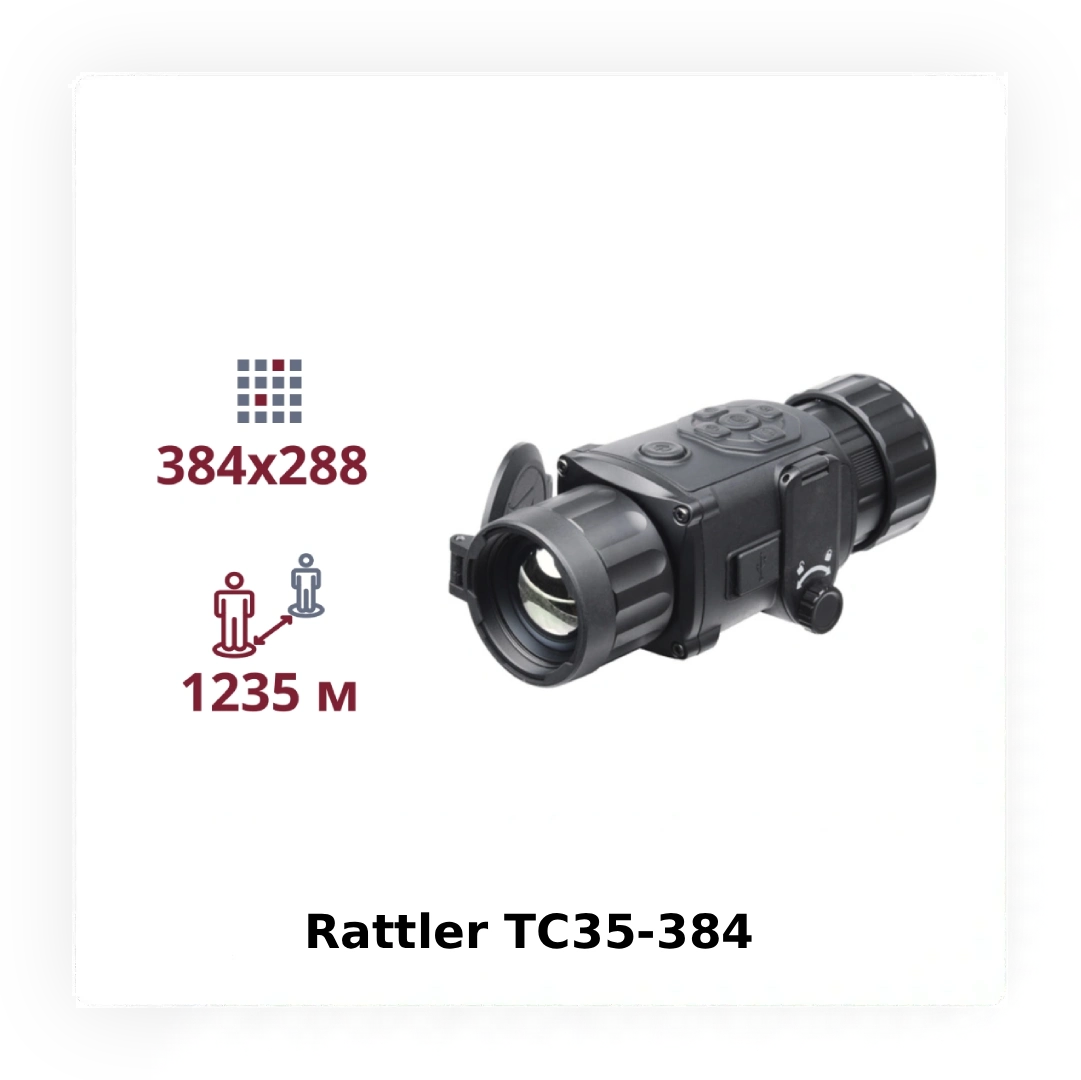

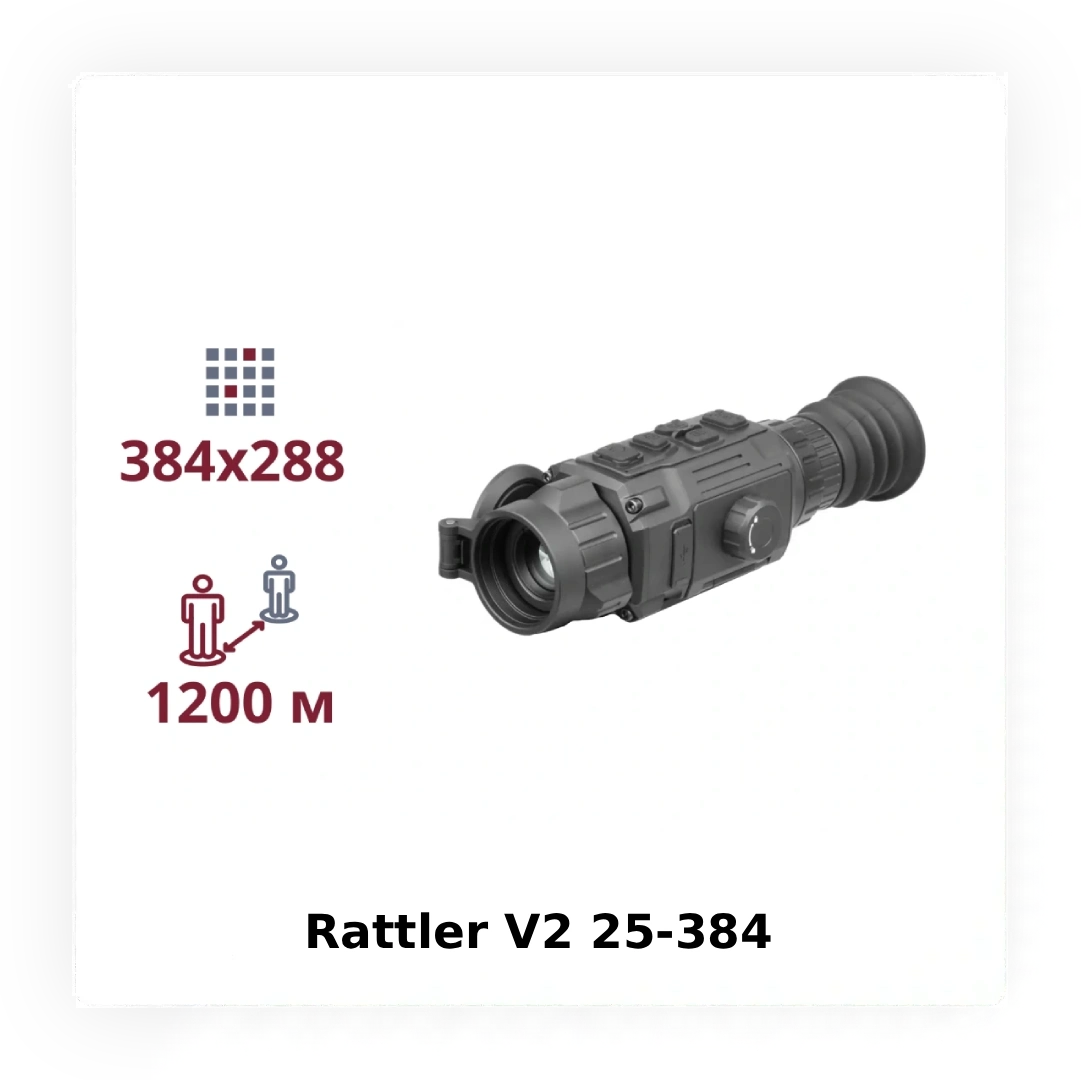

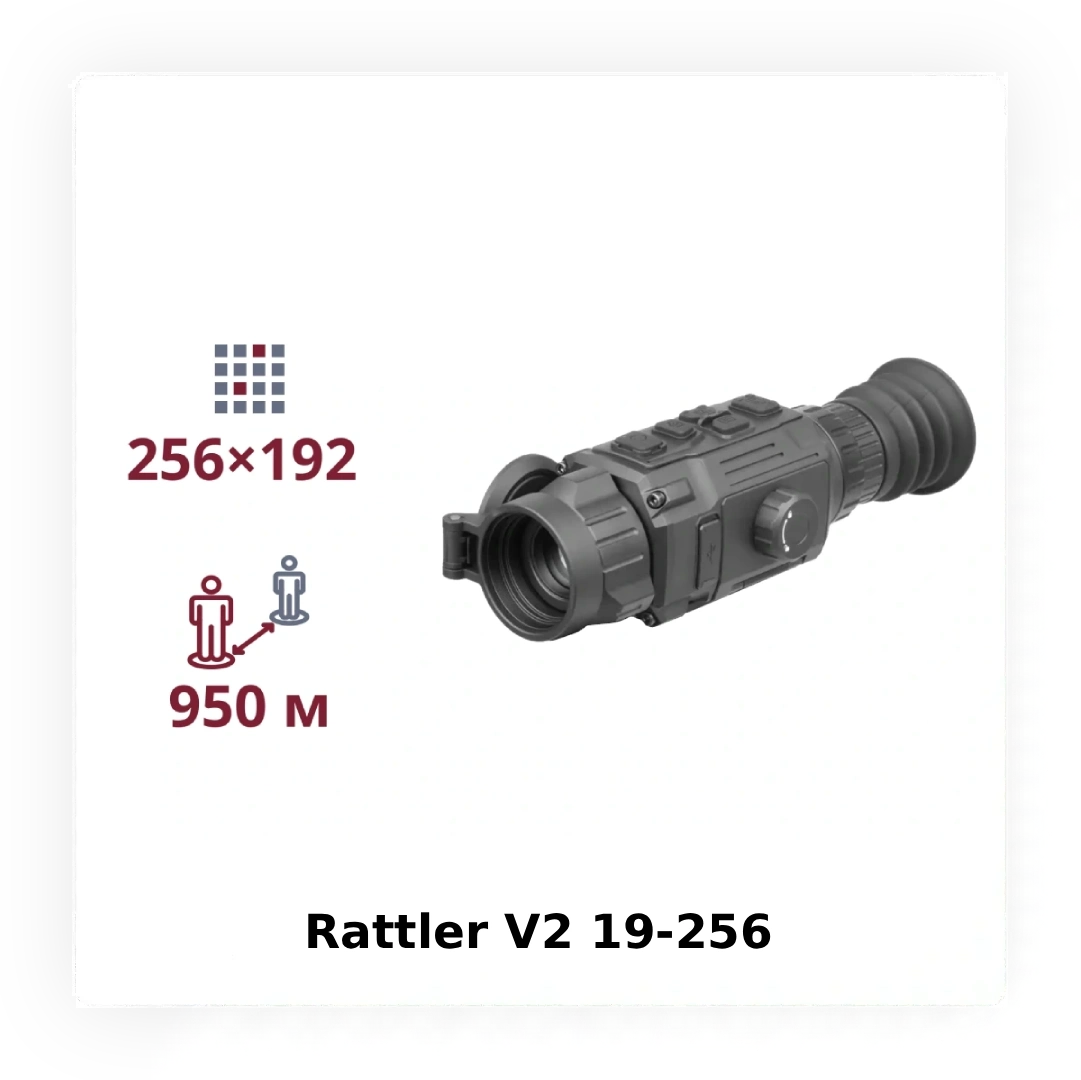

- Тепловізійні приціли (AGM Rattler / Rattler V2, AGM Adder / Adder V2): Тут контроль над калібруванням є критично важливим. Саме в прицілах стрілки активно переходять на ручний режим очищення. Це робиться для того, щоб зображення випадково не «завмерло» на автоматичне калібрування за секунду до важливого пострілу.
- Тепловізійні бінокуляри (AGM Explorator, AGM Protector): У пристроях, які створені для тривалого спостереження на великих дистанціях, цей алгоритм підтримує стабільний контраст сцени протягом довгих годин роботи.
Більше тепловізорів для будь-яких задач
FFC або NUC — одна технологія, два імені
В офіційній документації AGM та в меню самого тепловізора ви не знайдете абревіатури NUC. Замість неї виробник використовує термін FFC — Flat Field Correction, тобто корекція плоского поля.
Це та сама технологія. Перед матрицею опускається механічна шторка з рівномірною температурою — процесор сприймає її як еталонне «плоске поле» і скидає накопичені похибки пікселів. Результат ідентичний: матриця калібрується, зображення очищується від артефактів.
Тому якщо в меню вашого приладу AGM ви бачите FFC Mode з варіантами Auto або Manual — це і є керування калібруванням матриці. Просто під міжнародним позначенням, прийнятим у галузі.
Режими NUC — лише один із параметрів, який впливає на точність і надійність приладу в реальних умовах експлуатації. Щоб вибір відповідав технічним вимогам конкретної задачі, зверніться до персонального менеджера VIATEC — він підбере оптимальну модель і проконсультує щодо актуального асортименту.
